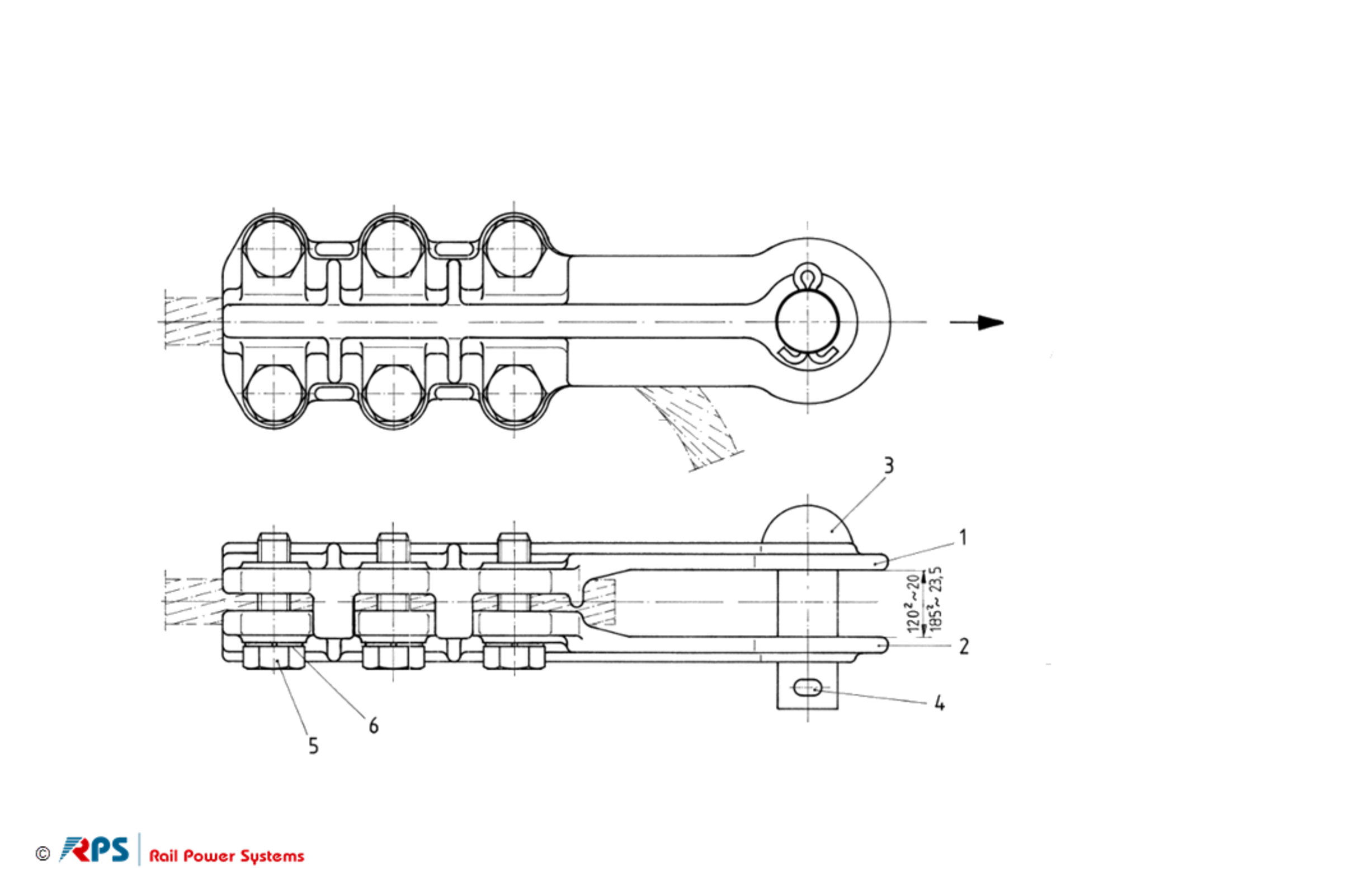

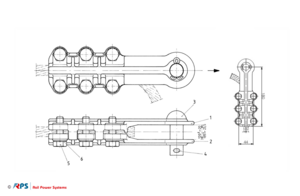

Feste Abspannung

Abspannklemme für Seile 120 mm² - 185 mm²

Variante: Abspannklemme

Produkt	Abspannklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006849

einschließlich Bolzen und Splint

Mechanische Werte

	Wert
Bezeichnung	Abspannklemme
Werkstoff	G-CuAl, Cu
Masse	1,500 kg
Nennkraft	30 kN
Zeichnungsnummer	GVT3516436
Material-ID	3EGF006849

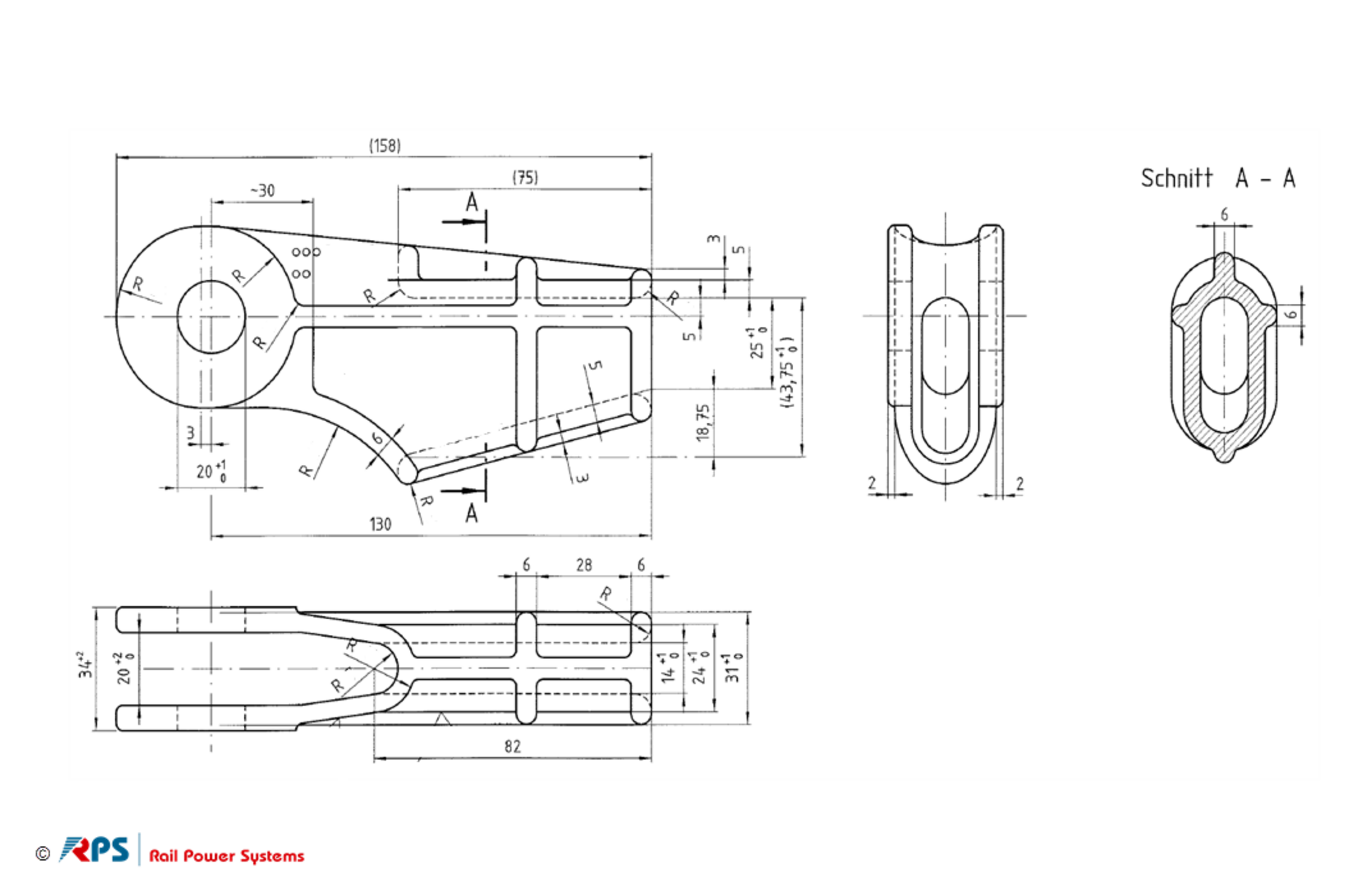

Keilendklemme nur für Stahlseile, ohne Cupal-Seiltasche

Variante: Keilendklemme mit 2-Lochkeil

Produkt	Keilendklemme mit 2-Lochkeil
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006848

Mechanische Werte

	Wert
Bezeichnung	Keilendklemme mit 2-Lochkeil
Seil ø	8 mm
Werkstoff	G-Al, Al, GTW, nrSt
Masse	0,43 kg
Nennkraft	80 kN
Zeichnungsnummer	GVT3516425
Material-ID	3EGF006848

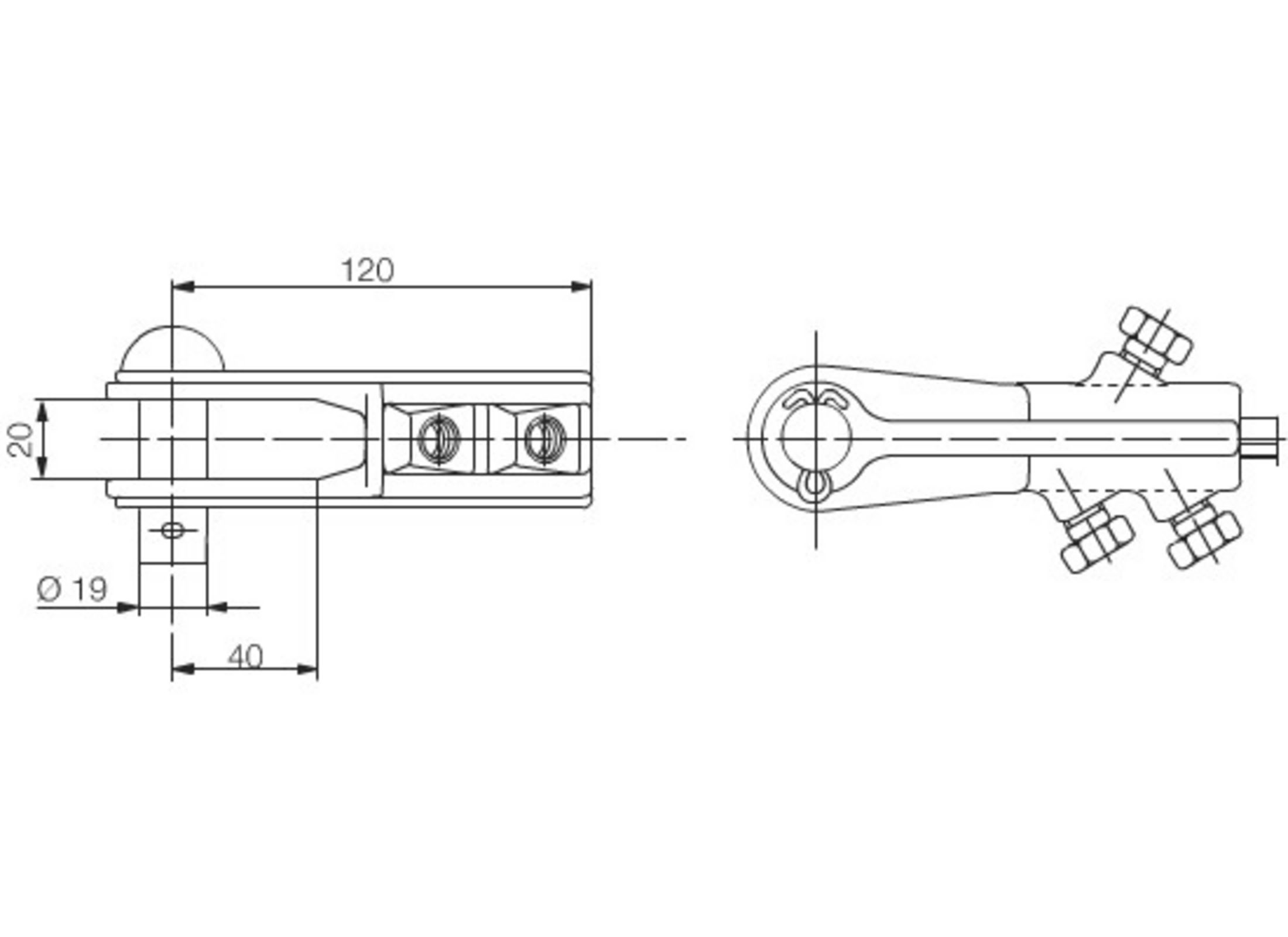

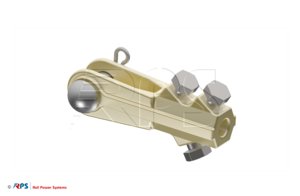

Abspanngelenk komplett für Fahrdraht

Variante: Abspanngelenk

Produkt	Abspanngelenk
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006852

Mechanische Werte

	Wert
Bezeichnung	Abspanngelenk
Werkstoff	Cu-Al, nrSt
Masse	0,840 kg
Nennkraft	30 kN
Fahrdraht	AC 80 Cu - AC 120 Cu
Zeichnungsnummer	GVT3516437
Material-ID	3EGF006852

Keilendklemme für BZ II/Cu-Seile und Fahrdraht DIN 50149

Variante: Keilendklemme Fahrdraht AC80-102

Produkt	Keilendklemme Fahrdraht AC80-102
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010855

Mechanische Werte

	Wert
Bezeichnung	Keilendklemme Fahrdraht AC80-102
Ebs	Ebs 20.02.07-1 A
Fahrdraht	AC80-120
Werkstoff	AW 6082
Masse	0,574 kg
Material-ID	3EGF010855

Spannband für Befestigungen an Rund- und Mehrkantmasten

Variante: Spannband

Produkt	Spannband
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006784

Mechanische Werte

	Wert
Bezeichnung	Spannband
Werkstoff	nrSt
Masse	0,113 kg
Breite	0,7 mm
Höhe	19 mm
Zeichnungsnummer	RB134
Material-ID	3EGF006784

Auslegerbefestigung am Mast, Aluminium-Alternative

Variante: Traverse Mastdurchmesser <= 250 mm

Produkt	Traverse Mastdurchmesser <= 250 mm
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001107

für Betonmast

Mechanische Werte

	Wert
Bezeichnung	Traverse Mastdurchmesser <= 250 mm
Ebs	Ebs 04.61.04 A
Werkstoff	AW 6082
Masse	13,48 kg
Mast ø	250 mm
Zeichnungsnummer	EBS09.61.04 a
Material-ID	3EGF001107

Befestigungsteile für 2 Radspanner nebeneinander am Betonmast Ø 390 - 415 mm

Variante: Befestigungsteile

Produkt	Befestigungsteile
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011622

Mechanische Werte

	Wert
Bezeichnung	Befestigungsteile
Ebs	Ebs 08.09.63
Werkstoff	S355JO
Masse	3 kg
Zeichnungsnummer	Ebs 08.09.63
Material-ID	3EGF011622

Zugband für Befestigungen an Rundmasten mit Ø 100 - 800 mm

Variante: Zugband

Produkt	Zugband
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011027

Mechanische Werte

	Wert
Bezeichnung	Zugband
Ebs	Ebs 04.54.45
Werkstoff	nrSt
Masse	1,81 kg (ø100) bis 5,13 kg (ø800) kg
Nennkraft	80 kN
Zeichnungsnummer	Ebs 04.54.45
Material-ID	3EGF011027

Hochgeschwindigkeits-Befestigungsteile für Betonmast Ø 300 - 660 mm, parallel

Variante: Befestigungsteile

Produkt	Befestigungsteile
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001703

Für 2 Radspanner, Gewinde M20

Mechanische Werte

	Wert
Bezeichnung	Befestigungsteile
Ebs	Ebs 08.09.46 A
Bauart	parallel
Werkstoff	A2-70
Masse	3 kg
Mast ø	300 - 460 mm
Nennkraft	60 kN
Zeichnungsnummer	08.09.46 a
Material-ID	3EGF001703

Hochgeschwindigkeits-Befestigungsteile für Betonmast Ø 300 - 660 mm, seriell

Variante: Befestigungsteile

Produkt	Befestigungsteile
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001711

Für 2 Radspanner, Gewinde M20

Mechanische Werte

	Wert
Bezeichnung	Befestigungsteile
Ebs	Ebs 08.09.47 A
Bauart	seriell Fahrdraht
Werkstoff	A2-70
Masse	3 kg
Mast ø	300 - 460 mm
Nennkraft	60 kN
Zeichnungsnummer	08.09.47 a
Material-ID	3EGF001711

Zwischenstück für schwere Befestigungen

Variante: Zwischenstück

Produkt	Zwischenstück
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006898

Mechanische Werte

	Wert
Bezeichnung	Zwischenstück
Bauart	mit Gewinde M16
Werkstoff	EPH
Masse	1,30 kg
Zeichnungsnummer	GVT1516483 A
Material-ID	3EGF006898

Zwischenstück für leichte Befestigungen

Variante: Zwischenstück

Produkt	Zwischenstück
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006552

Mechanische Werte

	Wert
Bezeichnung	Zwischenstück
Bauart	mit Gewinde M16
Werkstoff	EPH
Masse	0,50 kg
Zeichnungsnummer	GVT3509482 I
Material-ID	3EGF006552

Mastverankerungswinkel für Mast Ø 195 - 495 mm

Variante: Mastverankerungswinkel

Produkt	Mastverankerungswinkel
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001094

Mechanische Werte

	Wert
Bezeichnung	Mastverankerungswinkel
Ebs	Ebs 04.54.43 C
Bauart	a
Werkstoff	nrSt
Masse	3 kg
Mast ø	195/260 mm
Zeichnungsnummer	Ebs 04.54.43
Material-ID	3EGF001094

Führrungsschelle für Gewicht

Variante: Führungsschelle

Produkt	Führungsschelle
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001749

Mechanische Werte

	Wert
Bezeichnung	Führungsschelle
Ebs	Ebs 08.10.07 C
Werkstoff	St
Masse	3 kg
Zeichnungsnummer	EBS08.10.07 C
Material-ID	3EGF001749

T-Flachanschlußklemme

Variante: Anschlussklemme 4-Loch Seil 243/184

Produkt	Anschlussklemme 4-Loch Seil 243/184
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002044

Mechanische Werte

	Wert
Bezeichnung	Anschlussklemme 4-Loch Seil 243/184
Ebs	Ebs 09.10.22-1 A
Bauart	4-Loch
Masse	0,705 kg
Zeichnungsnummer	Ebs 09.10.22
Material-ID	3EGF002044

Klaue für Befestigungen an Winkel- und Flachmasten

Variante: Klaue

Produkt	Klaue
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001024

Mechanische Werte

	Wert
Bezeichnung	Klaue
Ebs	Ebs 04.54.07-1
Werkstoff	Al
Masse	0,17 kg
Breite	65 mm
Nennkraft	75 kN
Zeichnungsnummer	Ebs 04.54.07
Material-ID	3EGF001024

Gerade Flachanschlußklemme

Variante:

Produkt	Anschlussklemme 4-Loch Seil D14-21
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002099

Mechanische Werte

	Wert
Ebs	Ebs 09.31.10 A
Masse	1,36 kg
Zeichnungsnummer	Ebs 09.31.10 a
Material-ID	3EGF002099

Aufhängung für Rückleitungsseil am Betonmast

Variante: Aufhängung

Produkt	Aufhängung
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010343

Mechanische Werte

	Wert
Bezeichnung	Aufhängung
Ebs	Ebs 15.15.01 A
Bauart	a
Werkstoff	nrSt
Masse	3 kg
Zeichnungsnummer	Ebs 15.15.01 a
Material-ID	3EGF010343

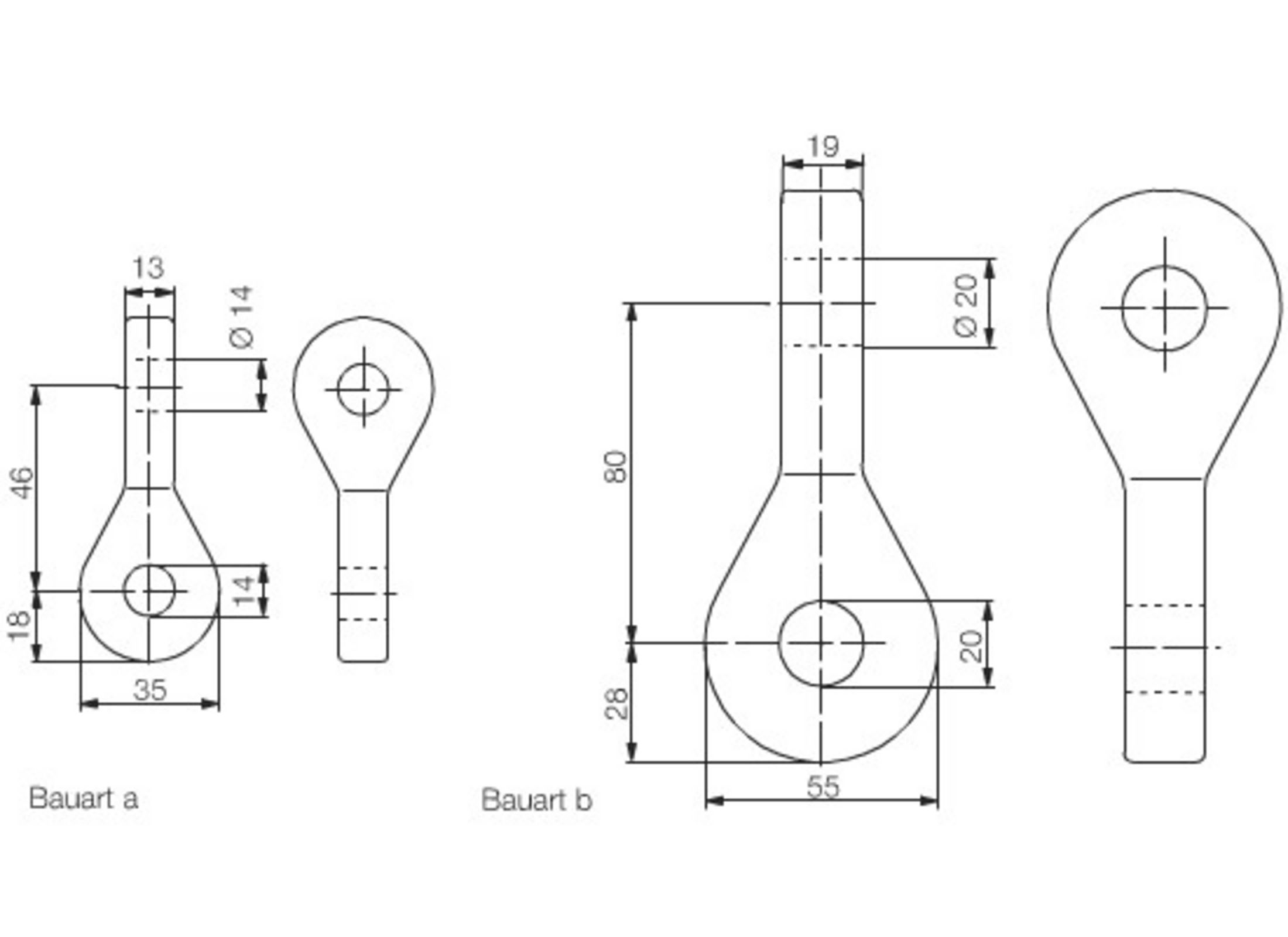

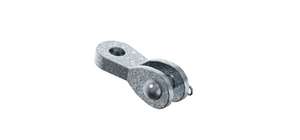

Gedrehte Gabelöse

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005711

Mechanische Werte

	Wert
Werkstoff	St-tzn
Masse	0,850 kg
L	1 mm
Nennkraft	90 kN
Material-ID	3EGF005711

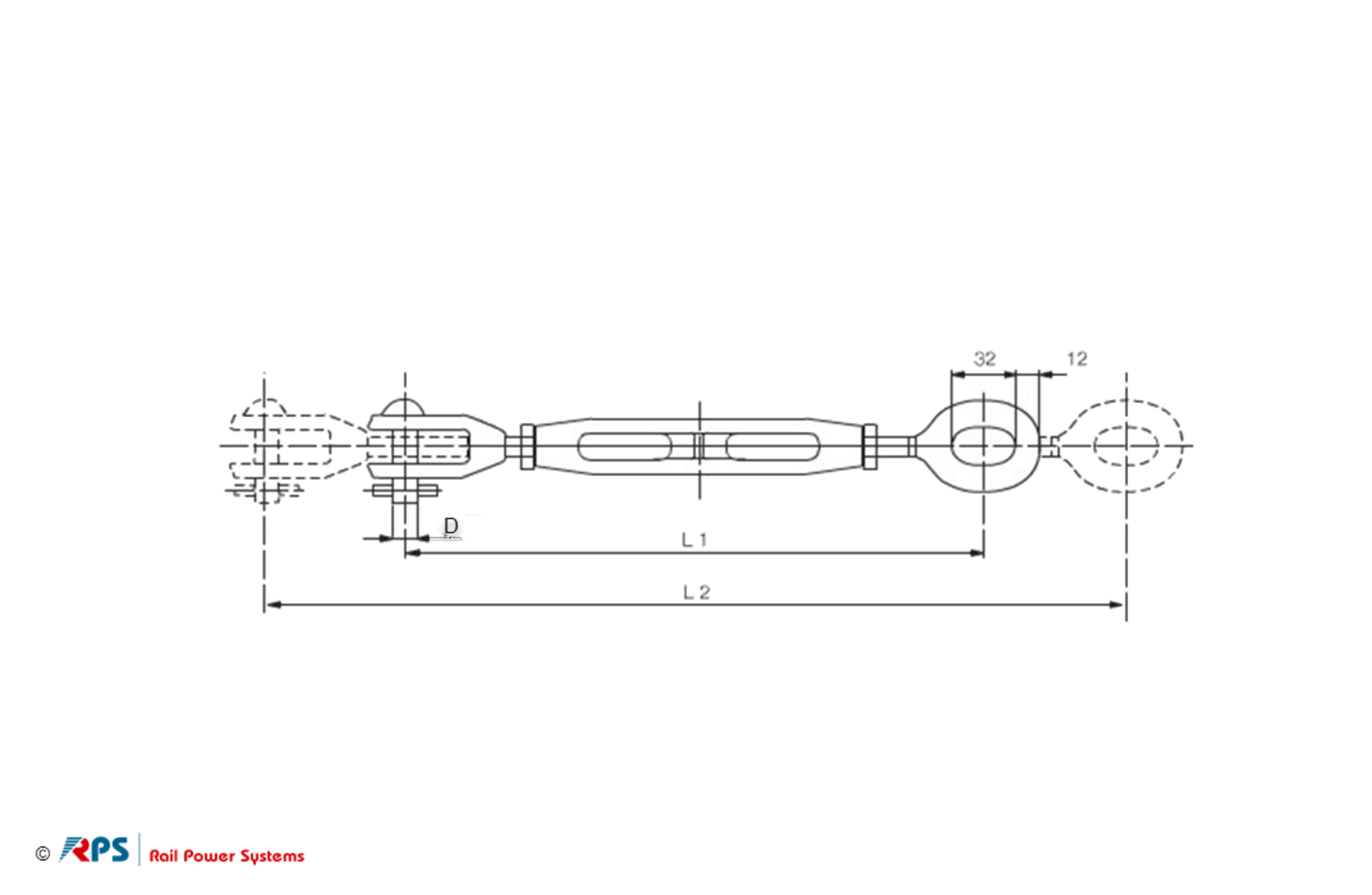

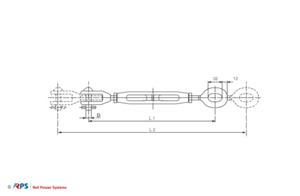

Rohrspannschloss M12 für Abspannungen

Variante: Rohrspannschloss

Produkt	Rohrspannschloss
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010730

Mechanische Werte

	Wert
Bezeichnung	Rohrspannschloss
Bauart	Auge-Auge
Werkstoff	Cu-Al, Cu
Masse	0,63 kg
Durchmesser	13 mm
Einbaulänge	250 mm
L2	360 mm
Nennkraft	33 kN
Material-ID	3EGF010730

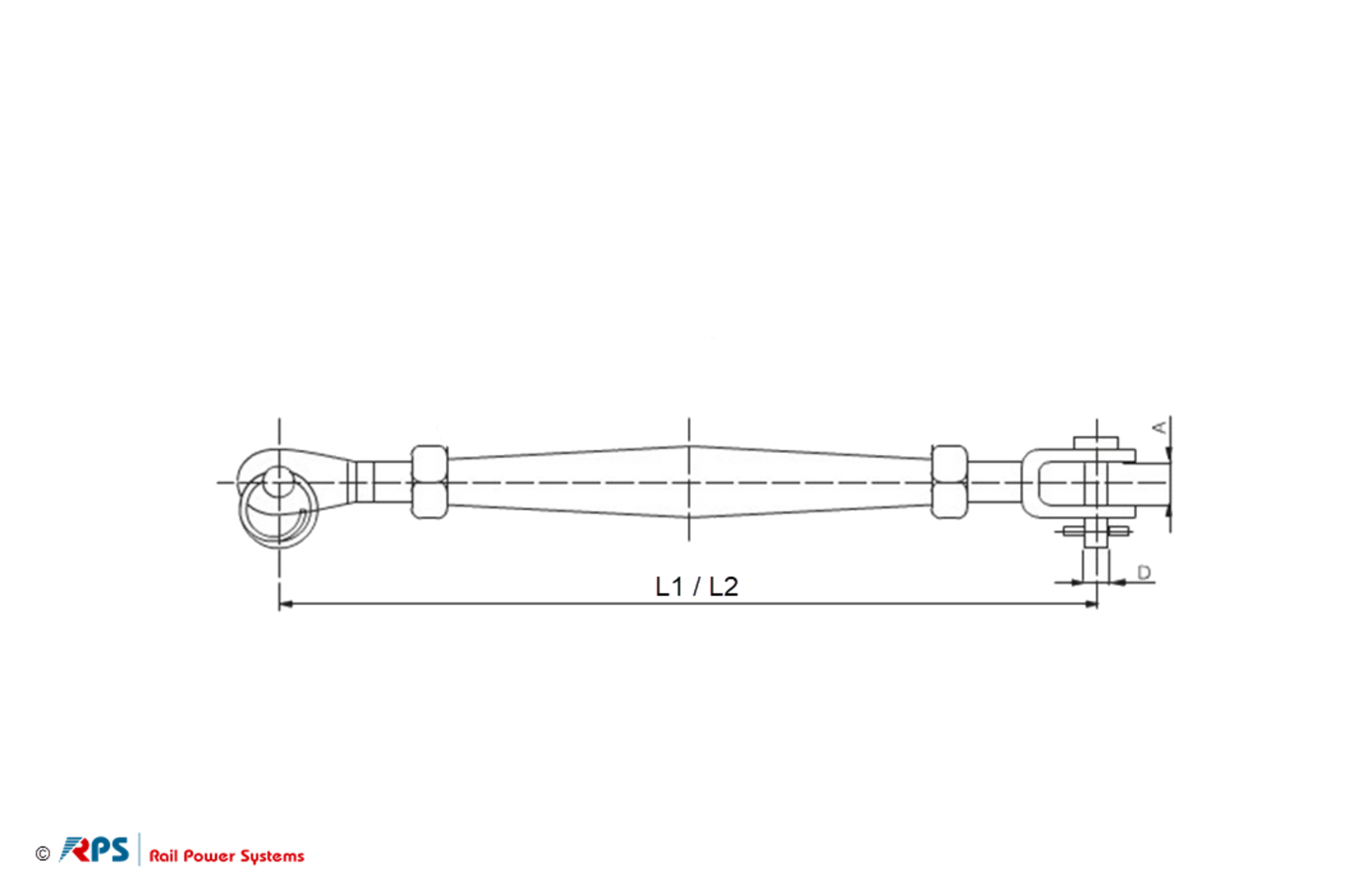

Spannschloss

Produkt	Spannschloss
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011328

Mechanische Werte

	Wert
Bezeichnung	Spannschloss
Bauart	Gewinde M12
Werkstoff	nrSt
Masse	0,52 kg
Durchmesser	12 mm
Einbaulänge	245 mm
L2	360 mm
Nennkraft	37 kN
Zeichnungsnummer	8WL1082-3
Material-ID	3EGF011328

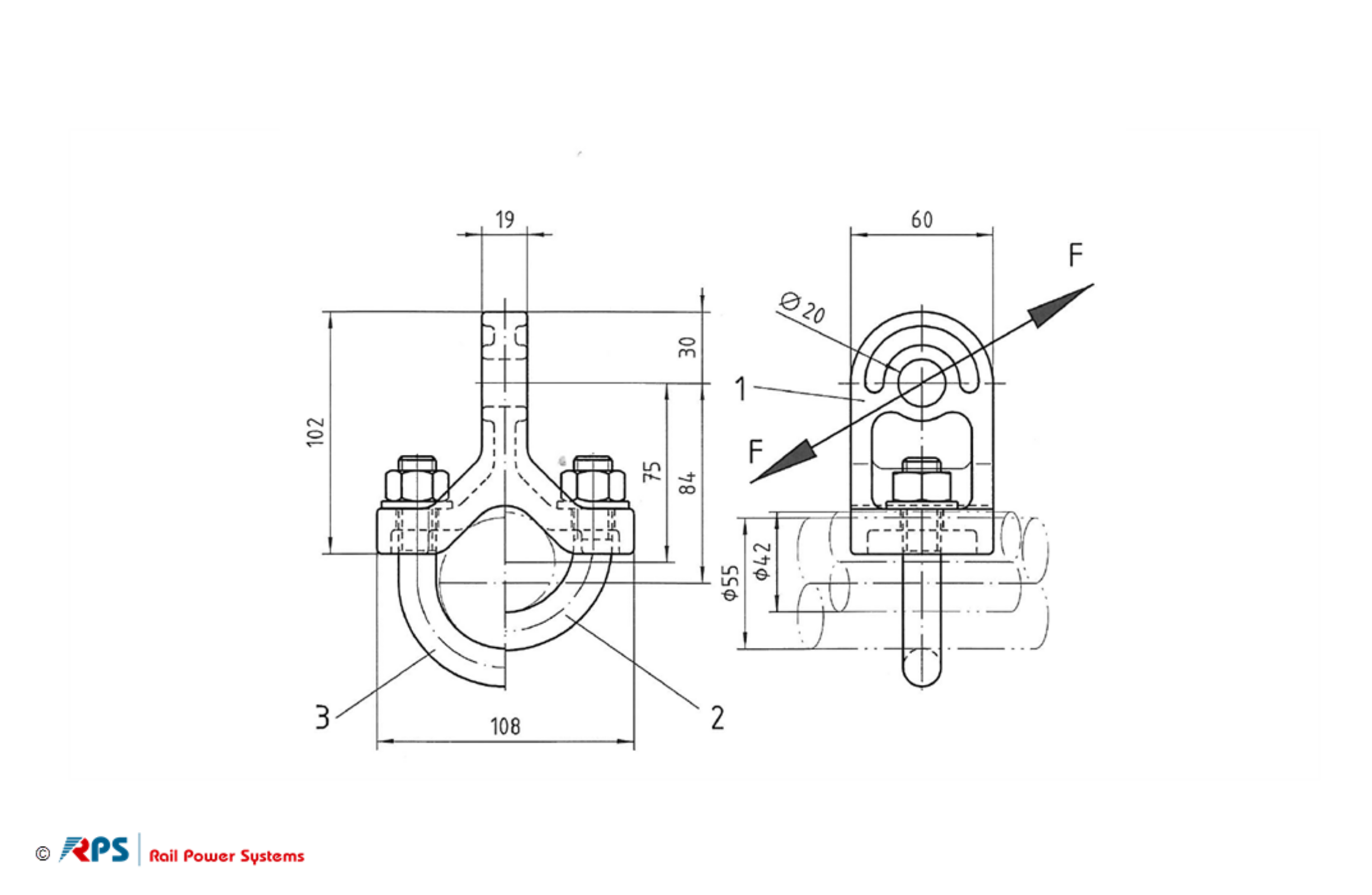

Augenschelle für Rohre Ø 42 / Ø 55 mm

Variante: Augenschelle D42

Produkt	Augenschelle D42
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF012295

für Gabel

Mechanische Werte

	Wert
Bezeichnung	Augenschelle D42
Ebs	Ebs 05.96.45-2 A
Werkstoff	AC-42100
Masse	0,67 kg
Durchmesser	42 mm
Zeichnungsnummer	EBS05.96.45 a
Material-ID	3EGF012295

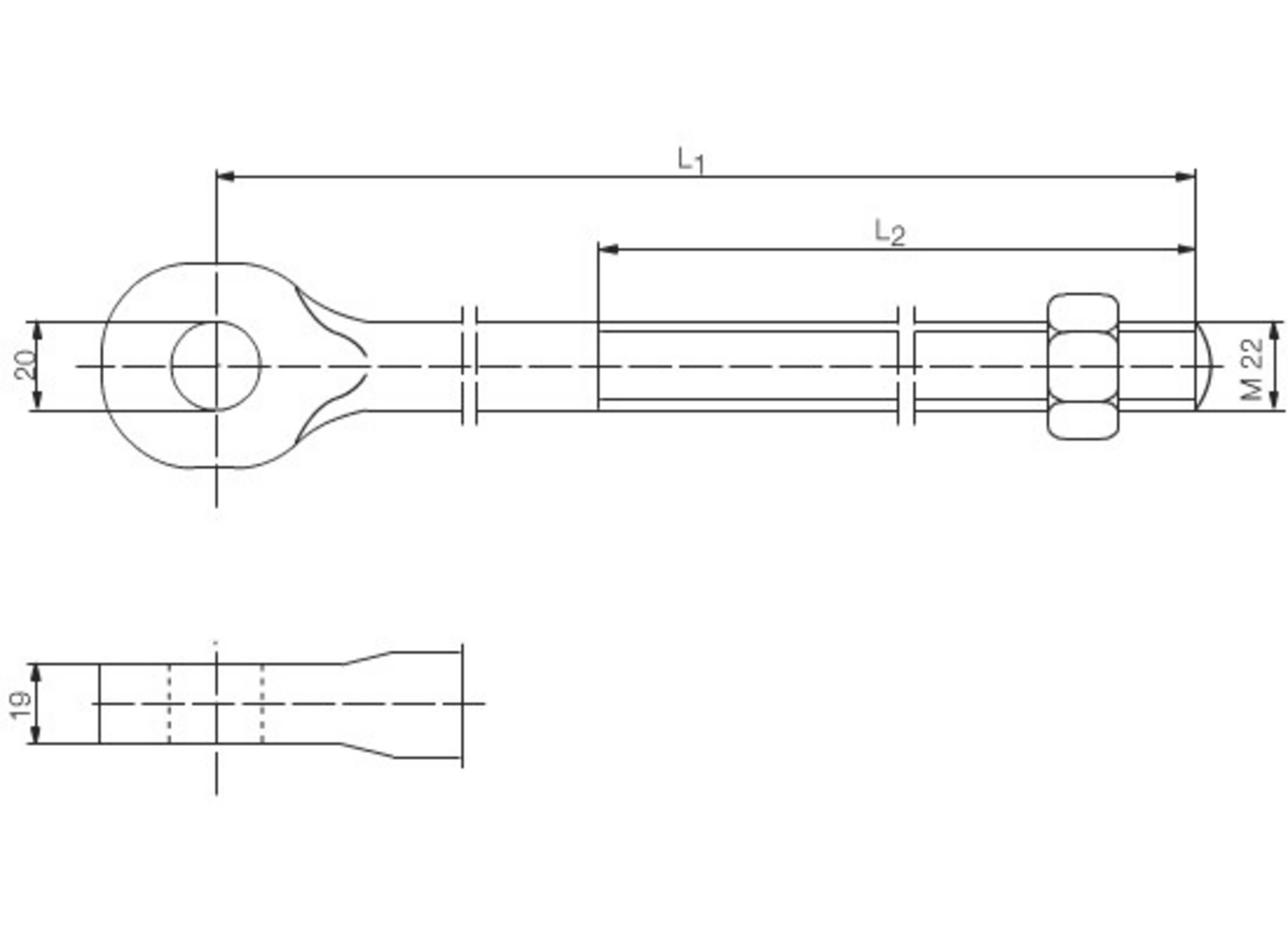

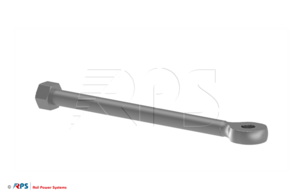

Zugstange M22 für Abspannungen, Verankerungen und Befestigungen

Variante: Zugstange

Produkt	Zugstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002830

Mechanische Werte

	Wert
Bezeichnung	Zugstange
Ebs	Ebs 20.20.01-1 D
Werkstoff	St-tzn
Masse	0,60 kg
Einbaulänge	120 mm
L2	80 mm
Nennkraft	100 kN
Material-ID	3EGF002830

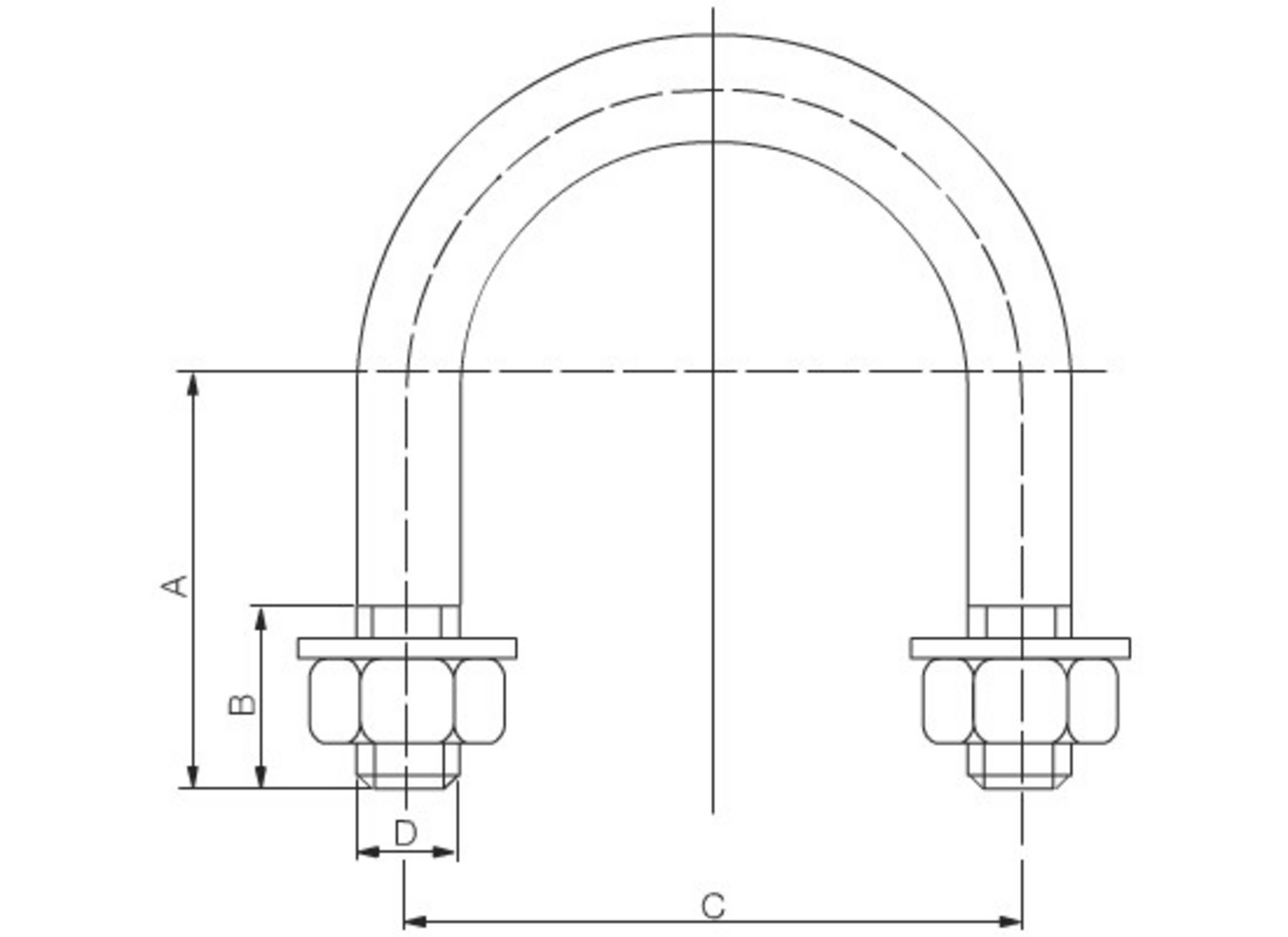

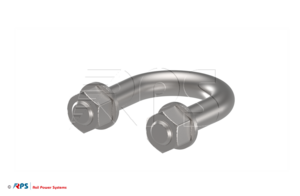

Bügelschraube

Produkt	Bügelschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF008725

komplett, nichtrostender Stahl

Mechanische Werte

	Wert
Bezeichnung	Bügelschraube
Ebs	Ebs 04.61.54 R
Rohr ø	42 mm
Masse	0,357 kg
Breite	35 mm
Durchmesser	16 mm
Material-ID	3EGF008725

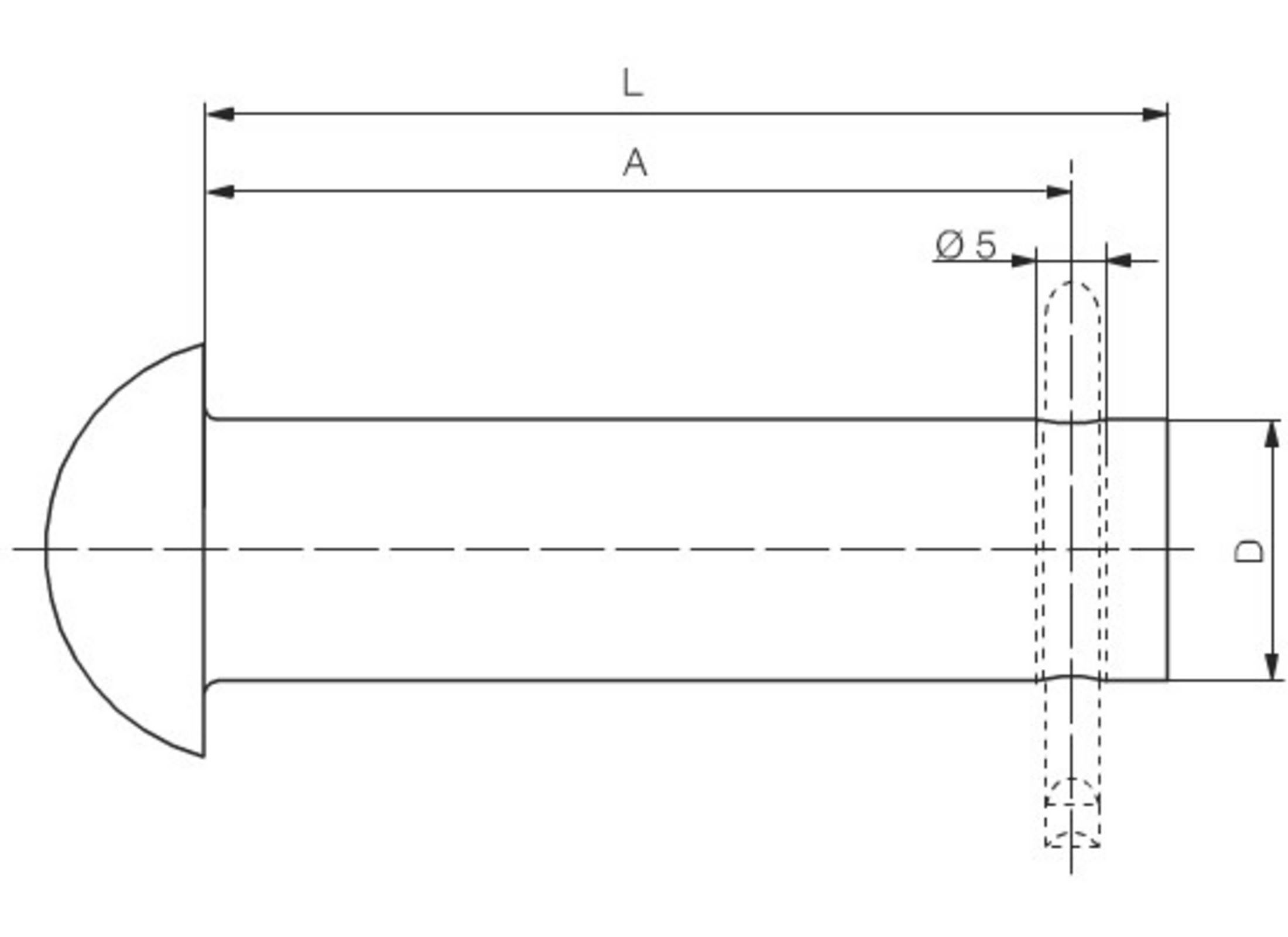

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005324

Mechanische Werte

	Wert
Werkstoff	St-tzn
Masse	0,055 kg
Durchmesser	13 mm
L	40 mm
Material-ID	3EGF005324

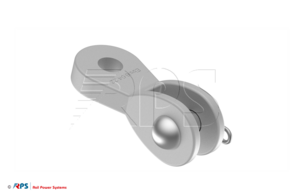

Gedrehte Gabelöse einschließlich 1x19er Bolzen und Splint

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002650

Mechanische Werte

	Wert
Ebs	Ebs 16.04.21
Werkstoff	G-Al, Al, nrSt
Masse	0,310 kg
Breite	28 mm
Nennkraft	80 kN
Zeichnungsnummer	Ebs 16.04.21
Material-ID	3EGF002650

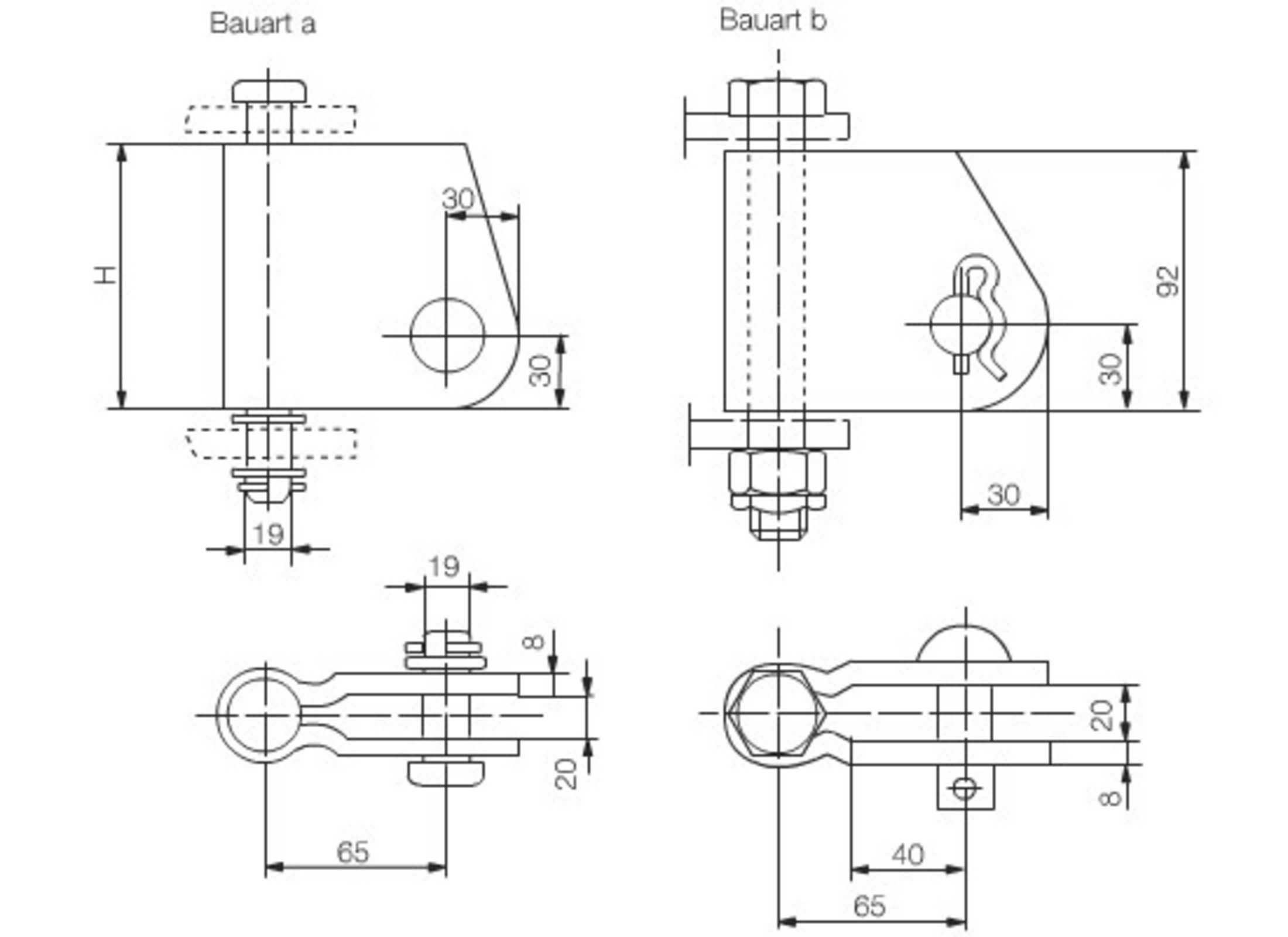

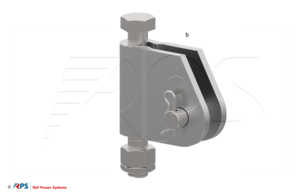

Abspanngelenk für Abspannung der Speiseleitung

Variante: Abspanngelenk 19-19-100

Produkt	Abspanngelenk 19-19-100
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002660

einschließlich Bolzen und Splint

Mechanische Werte

	Wert
Bezeichnung	Abspanngelenk 19-19-100
Ebs	Ebs 16.04.26
Werkstoff	nrSt
Masse	1,850 kg
Höhe	92 mm
Nennkraft	160 kN
Material-ID	3EGF002660

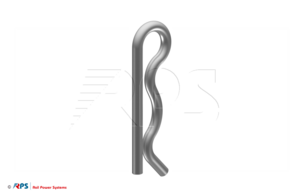

Beta-Splint

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002903

für Bolzen ø19

Mechanische Werte

	Wert
Ebs	Ebs 20.20.20
Werkstoff	nrSt
Masse	0,006 kg
Zeichnungsnummer	Ebs 20.20.20
Material-ID	3EGF002903

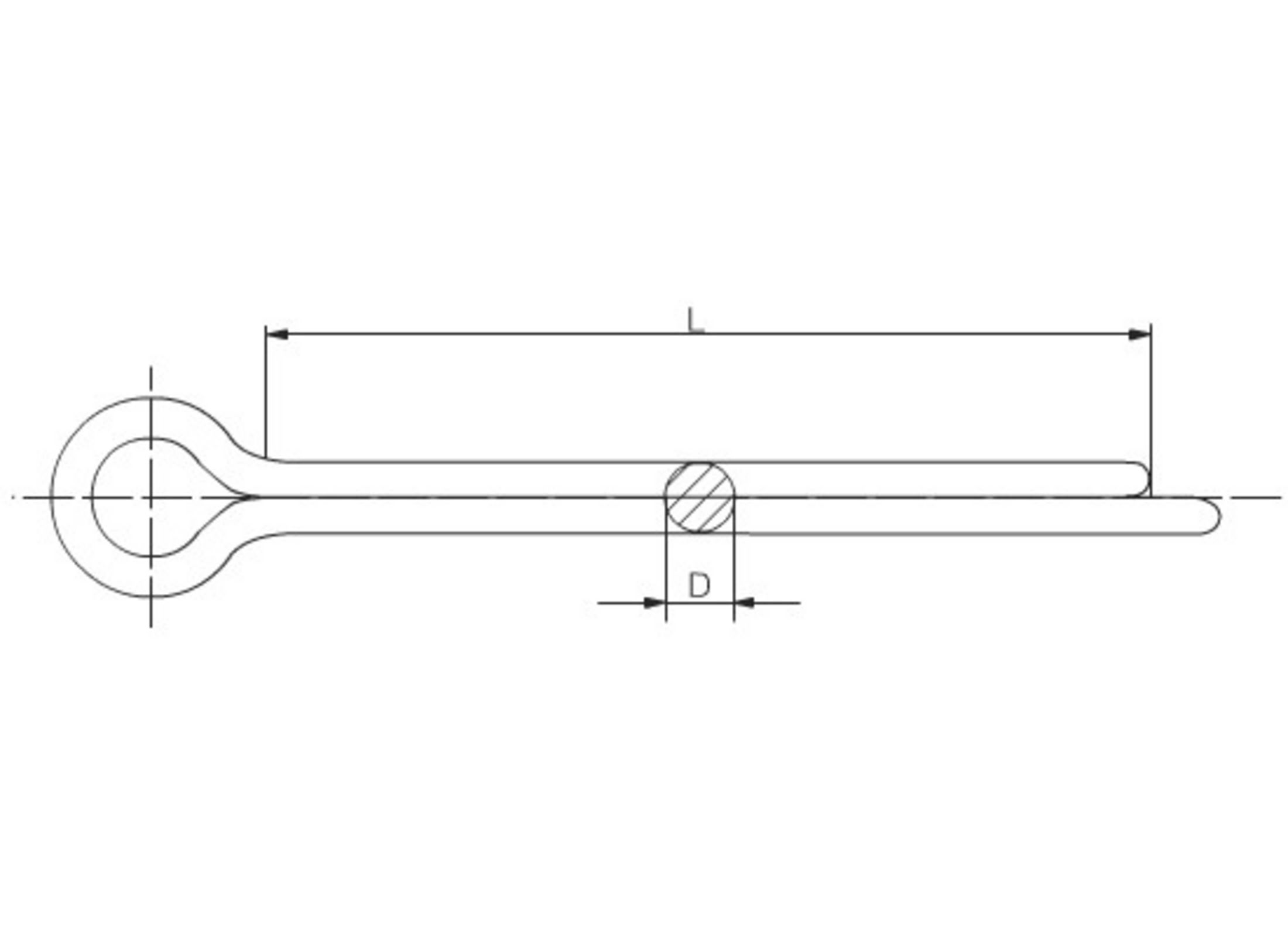

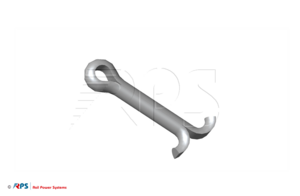

Splint zur Bolzensicherung DIN EN ISO 1234

Variante: Splint

Produkt	Splint
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF004492

DIN EN ISO 1234

Mechanische Werte

	Wert
Bezeichnung	Splint
Werkstoff	nrSt
Masse	0,006 kg
L	28 mm
Durchmesser	5 mm
Material-ID	3EGF004492

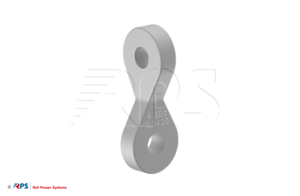

Gedrehte Doppelöse

Variante: Doppelöse für Bolzen 19

Produkt	Doppelöse für Bolzen 19
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002658

Mechanische Werte

	Wert
Bezeichnung	Doppelöse für Bolzen 19
Ebs	Ebs 16.04.25
Werkstoff	G-Al
Masse	0,230 kg
Nennkraft	80 kN
Zeichnungsnummer	Ebs 16.04.25 Ausführung b
Material-ID	3EGF002658
