Feste Abspannung

Abspannklemmen

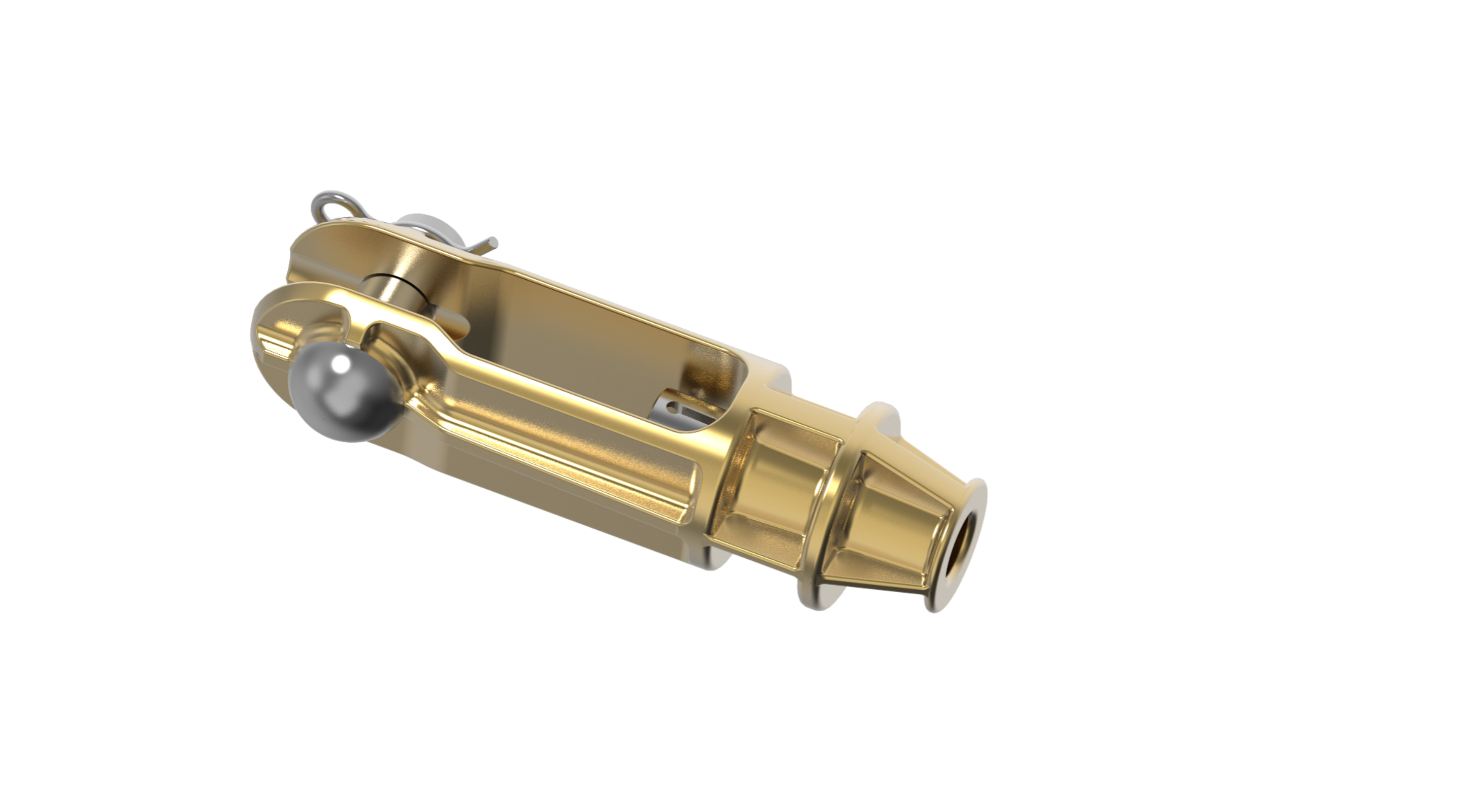

Konusabspannklemmen

Variante: Konusabspannklemme

Produkt	Konusabspannklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF030439

Mechanische Werte

	Wert
Bezeichnung	Konusabspannklemme
Bauart	mit Hülse 15
Seil Q	95/19 Cu mm²
Fahrdraht	AC 100 Cu; AC 100 CuAg; AC 120 CuAg
Werkstoff	CC333G
Masse	1 kg
Material-ID	3EGF030439

Konusabspannklemmen

Variante: Konusabspannklemme

Produkt	Konusabspannklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF030440

Mechanische Werte

	Wert
Bezeichnung	Konusabspannklemme
Bauart	mit Hülse 17
Seil Q	120 Bz II mm²
Fahrdraht	AC 150 Cu
Werkstoff	CC333G
Masse	0,99 kg
Material-ID	3EGF030440

Konusabspannklemmen

Variante: Konusabspannklemme

Produkt	Konusabspannklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF030626

Mechanische Werte

	Wert
Bezeichnung	Konusabspannklemme
Bauart	mit Hülse 12
Seil Q	50/7 BzII; 50/19 Bz II; 70/19 BzII mm²
Werkstoff	CC333G
Masse	1,01 kg
Material-ID	3EGF030626

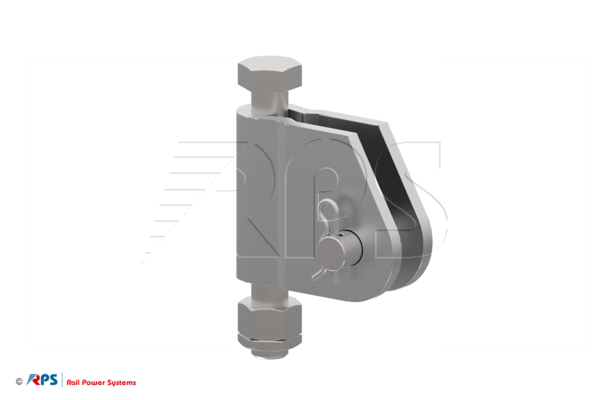

Abspannklemme für Seile 120 mm² - 185 mm²

Variante: Abspannklemme

Produkt	Abspannklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006849

inkl. Bolzen und Splint

Mechanische Werte

	Wert
Bezeichnung	Abspannklemme
Seil Q	120-185 mm²
Werkstoff	G-CuAl, Cu
Masse	1,5 kg
Nennkraft	30 kN
Material-ID	3EGF006849

Keilendklemme nur für Stahlseile, ohne Cupal-Seiltasche

Variante: Keilendklemme mit 2-Lochkeil

Produkt	Keilendklemme mit 2-Lochkeil
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006848

Mechanische Werte

	Wert
Bezeichnung	Keilendklemme mit 2-Lochkeil
Seil ø	8 mm
Werkstoff	G-Al, Al, GTW, nrSt
Masse	0,43 kg
Nennkraft	48 kN
Material-ID	3EGF006848

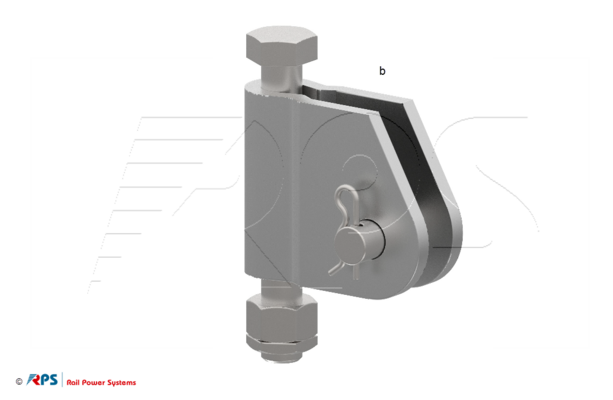

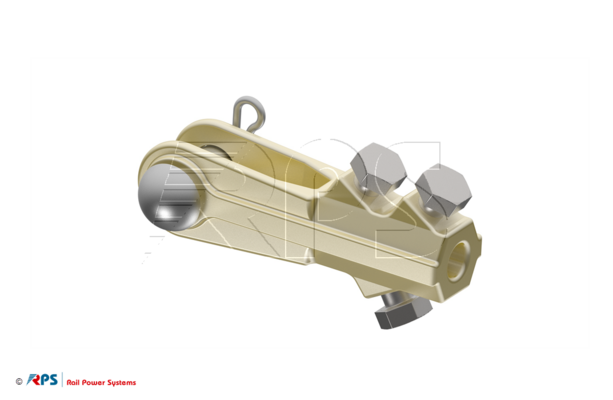

Abspanngelenk komplett für Fahrdraht

Variante: Abspanngelenk

Produkt	Abspanngelenk
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006852

Mechanische Werte

	Wert
Bezeichnung	Abspanngelenk
Fahrdraht	AC 80 Cu - AC 120 Cu
Werkstoff	Cu-Al, nrSt
Masse	0,840 kg
Nennkraft	30 kN
Material-ID	3EGF006852

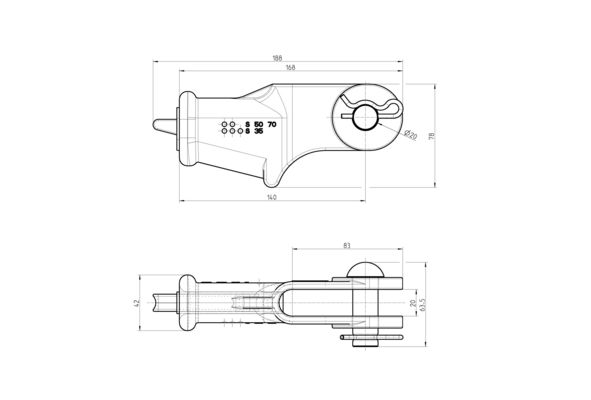

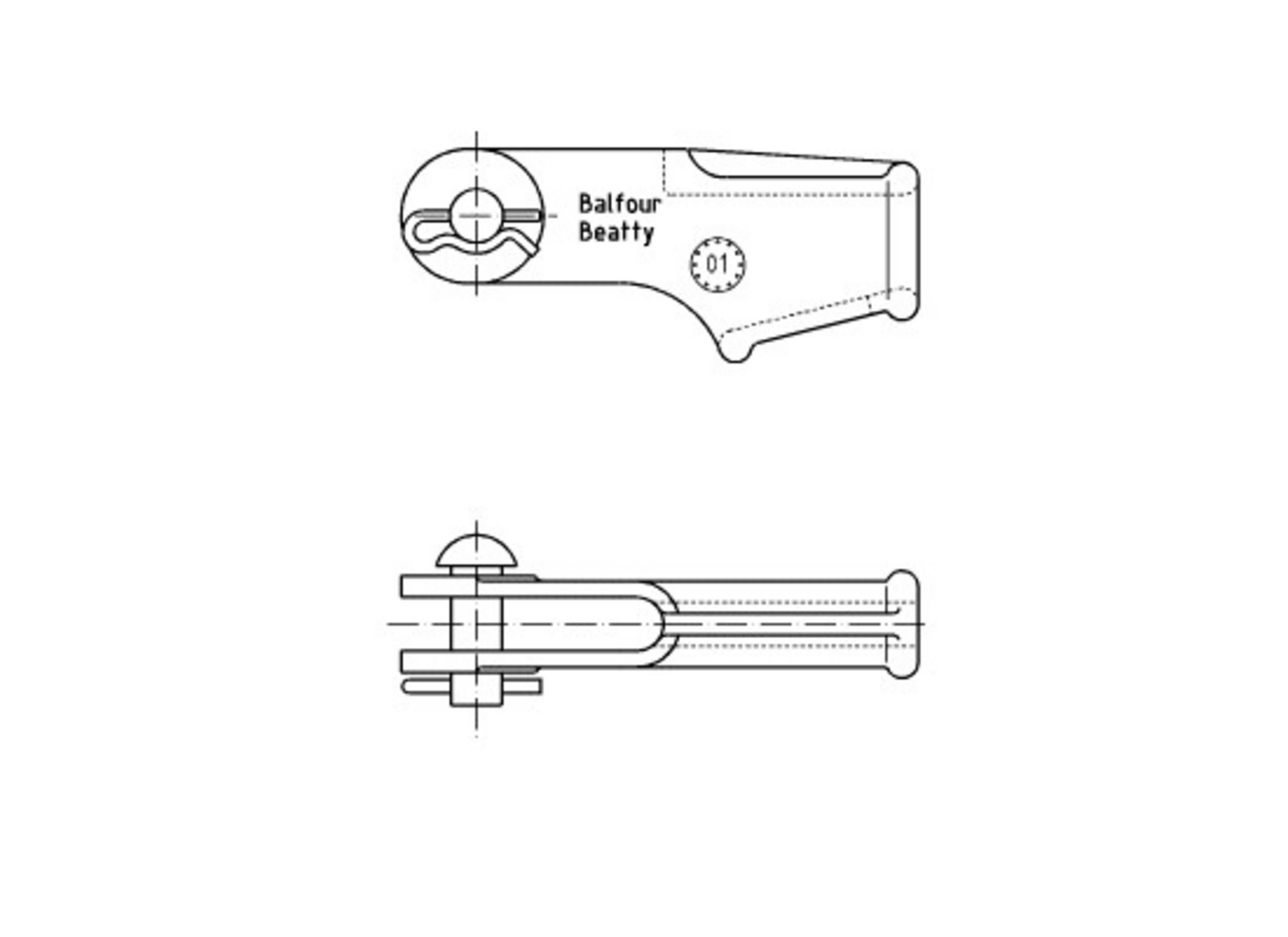

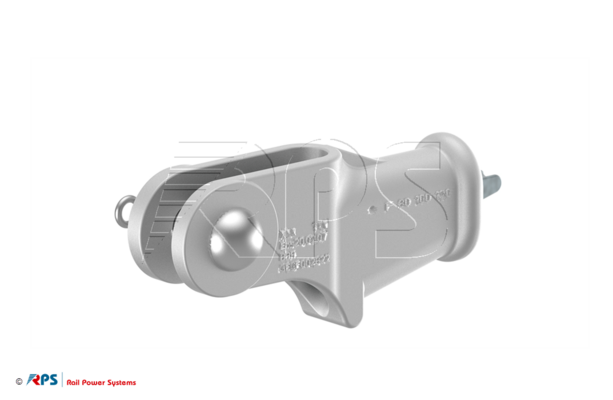

Keilendklemme für BZ II/Cu-Seile und Fahrdraht DIN 50149

Variante: Keilendklemme

Produkt	Keilendklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010855

Mechanische Werte

	Wert
Bezeichnung	Keilendklemme
Ebs	Ebs 20.02.07-1 A
Bauart	1-Loch
Fahrdraht	AC80-120
Seil Q	70 / 70 flex mm²
Werkstoff	1.4301
Masse	0,574 kg
Nennkraft	36 kN
Material-ID	3EGF010855

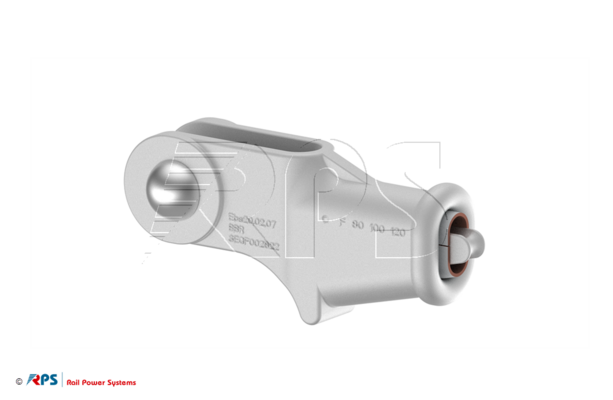

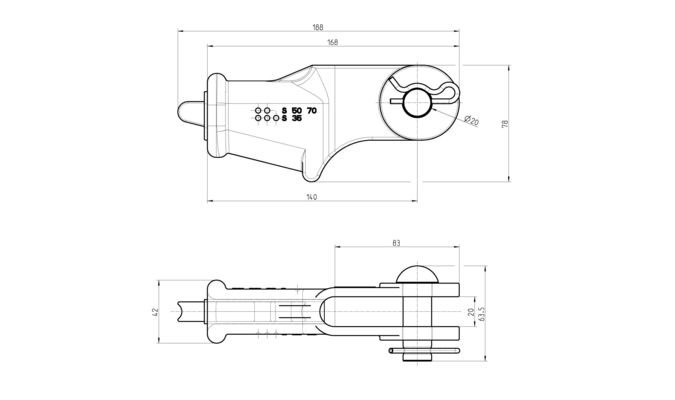

Keilendklemme für BZ II/Cu-Seile und Fahrdraht DIN 50149

Variante: Keilendklemme

Produkt	Keilendklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010856

Mechanische Werte

	Wert
Bezeichnung	Keilendklemme
Ebs	Ebs 20.02.07-1 B
Bauart	2-Loch
Fahrdraht	n/a
Seil Q	50 / 70 mm²
Werkstoff	AW 6082
Masse	0,577 kg
Nennkraft	36 kN
Material-ID	3EGF010856

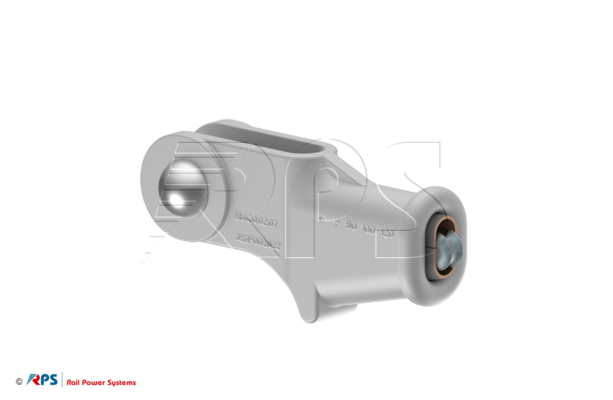

Keilendklemme für BZ II/Cu-Seile und Fahrdraht DIN 50149

Variante: Keilendklemme

Produkt	Keilendklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010864

Mechanische Werte

	Wert
Bezeichnung	Keilendklemme
Ebs	Ebs 20.02.07-1 C
Bauart	3-Loch
Seil Q	35 mm²
Werkstoff	AW 6082
Masse	0,58 kg
Nennkraft	36 kN
Material-ID	3EGF010864

Keilendklemme für BZ II/Cu-Seile und Fahrdraht DIN 50149

Variante: Keilendklemme

Produkt	Keilendklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002815

inkl. passender Keil

Mechanische Werte

	Wert
Bezeichnung	Keilendklemme
Ebs	Ebs 20.02.06-1
Seil Q	95 - 150 mm²
Werkstoff	GJMW 400-5
Masse	3,15 kg
Nennkraft	60 kN
Material-ID	3EGF002815

Keilendklemme für BZ II/Cu-Seile und Fahrdraht DIN 50149

Variante: Keilendklemme

Produkt	Keilendklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF007343

Klemmkörper und Keil aus GTW - es wird keine Cupal Zwischenlage benötigt.

Mechanische Werte

	Wert
Bezeichnung	Keilendklemme
Ebs	-
Bauart	2-Loch
Fahrdraht	AC 60/80/100 Cu
Seil Q	50/70 mm²
Werkstoff	GTW, Zn, nrSt
Masse	0,545 kg
Nennkraft	20 kN
Material-ID	3EGF007343

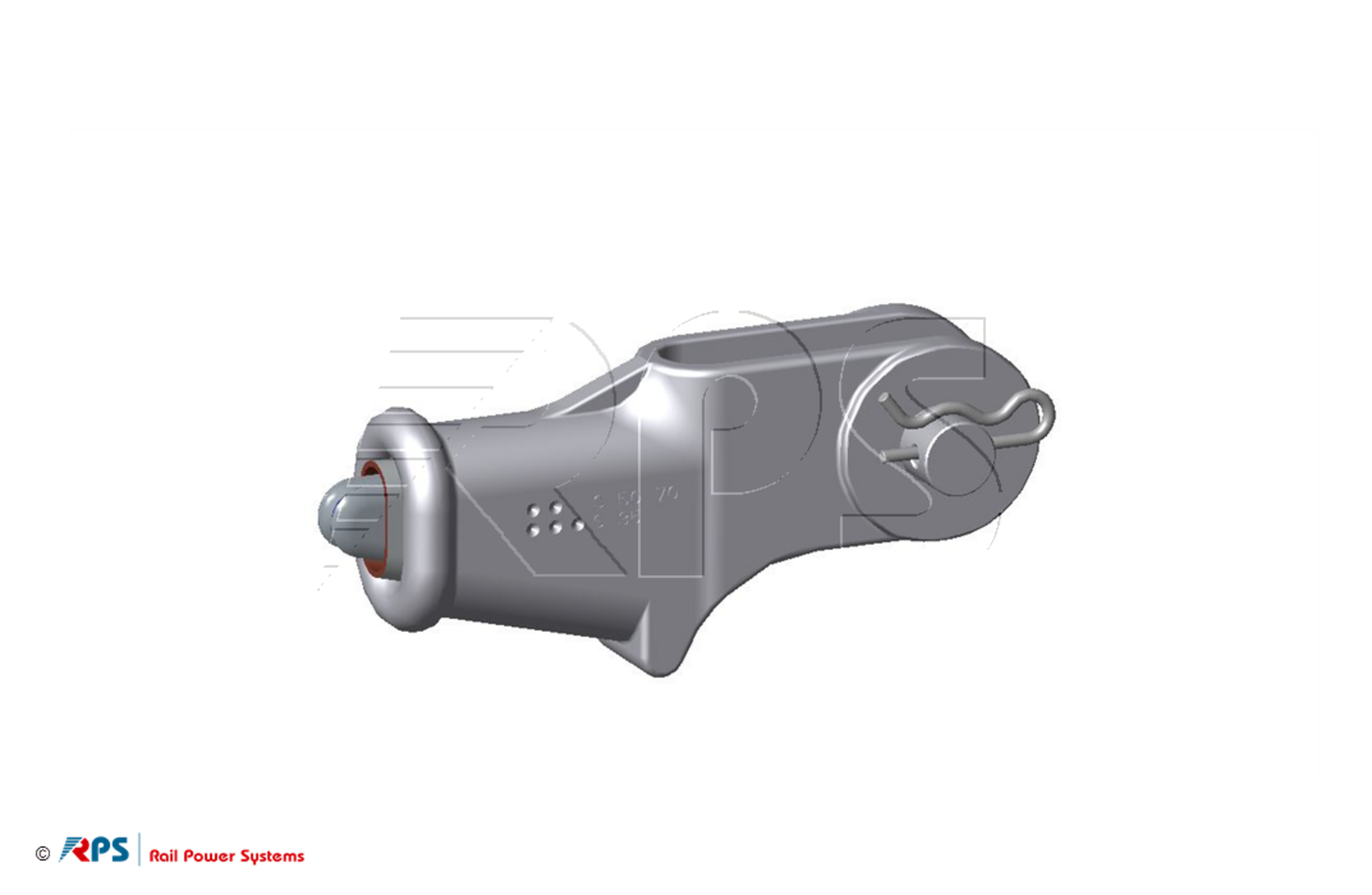

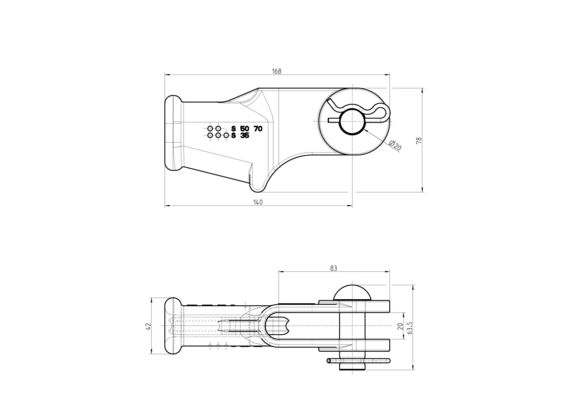

Keilendklemme für BZ II/Cu-Seile und Fahrdraht DIN 50149

Variante: Keilendklemme

Produkt	Keilendklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002821

Mechanische Werte

	Wert
Bezeichnung	Keilendklemme
Ebs	Ebs 20.02.07-1 C
Seil Q	für Seile 35 mm² mm²
Werkstoff	G-Al
Masse	0,587 kg
Nennkraft	36 kN
Material-ID	3EGF002821

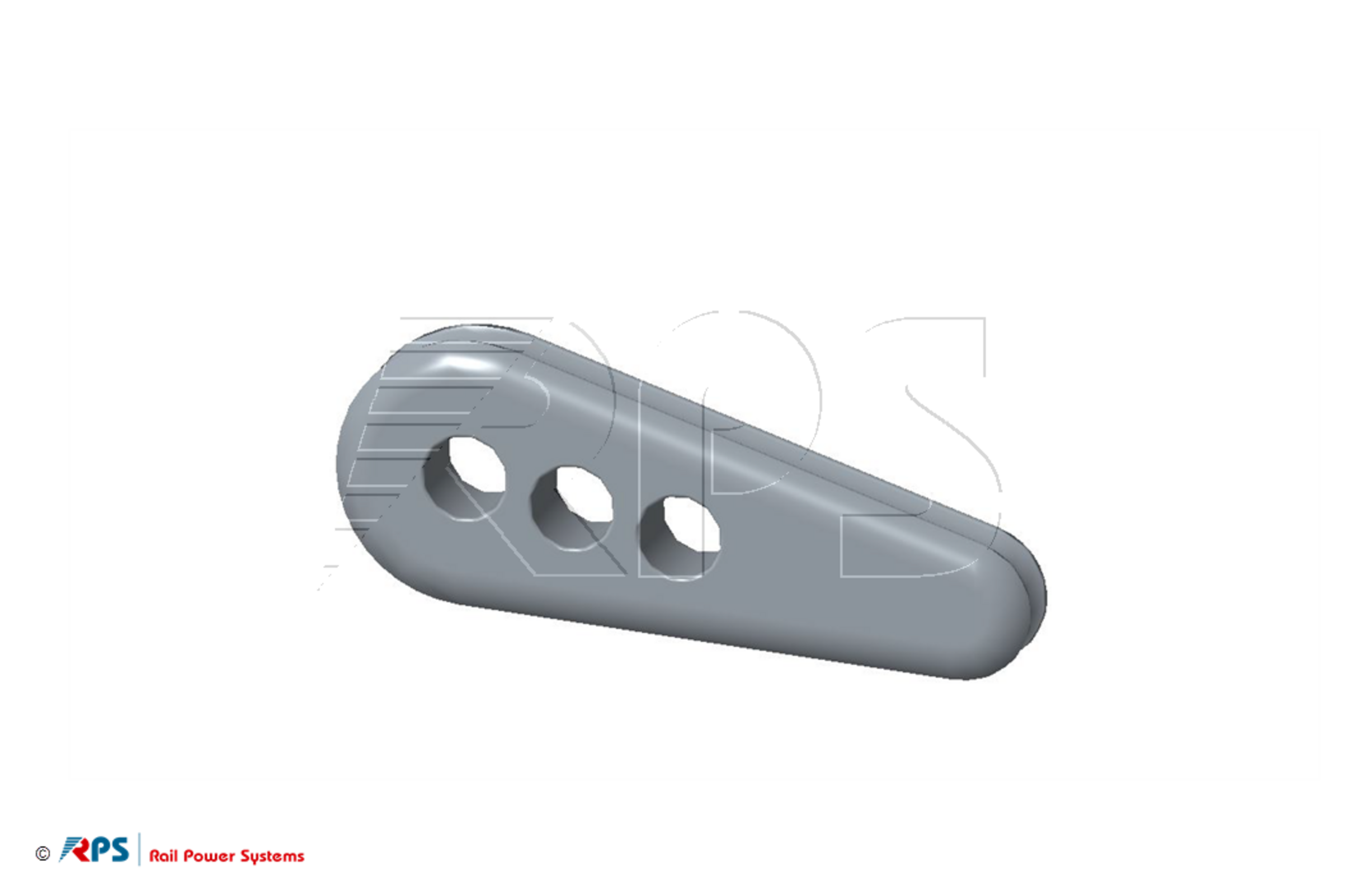

Abspannklemmen Zubehör

Variante: Keil

Produkt	Keil
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002811

Mechanische Werte

	Wert
Bezeichnung	Keil
Ebs	Ebs 20.02.07-1 C
Bauart	3-Loch
Werkstoff	GTW-tzn
Masse	0,167 kg
Material-ID	3EGF002811

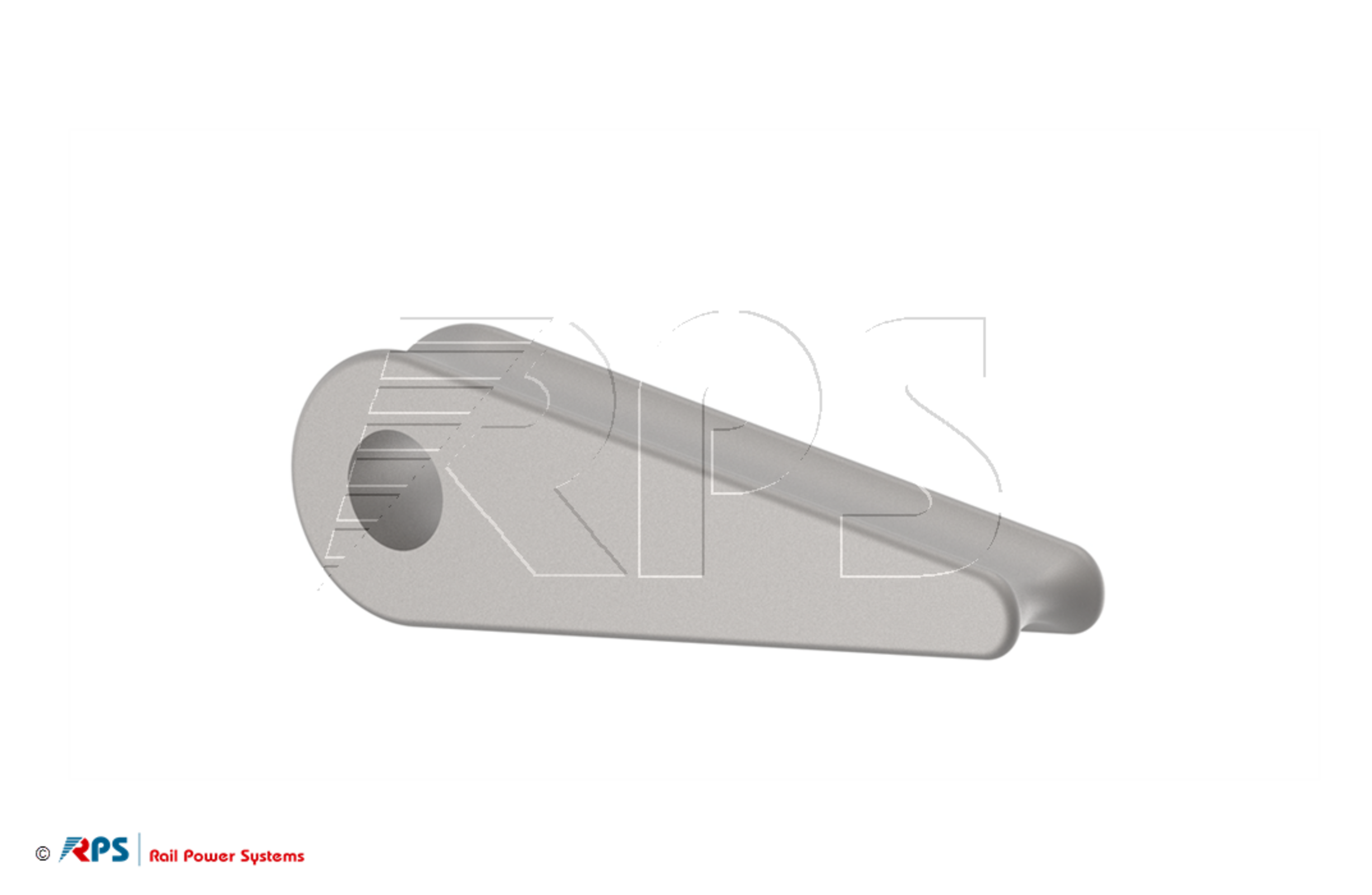

Abspannklemmen Zubehör

Variante: Keil

Produkt	Keil
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002812

Mechanische Werte

	Wert
Bezeichnung	Keil
Ebs	Ebs 20.02.07-1 A
Bauart	1-Loch
Werkstoff	GTW-tzn
Masse	0,088 kg
Material-ID	3EGF002812

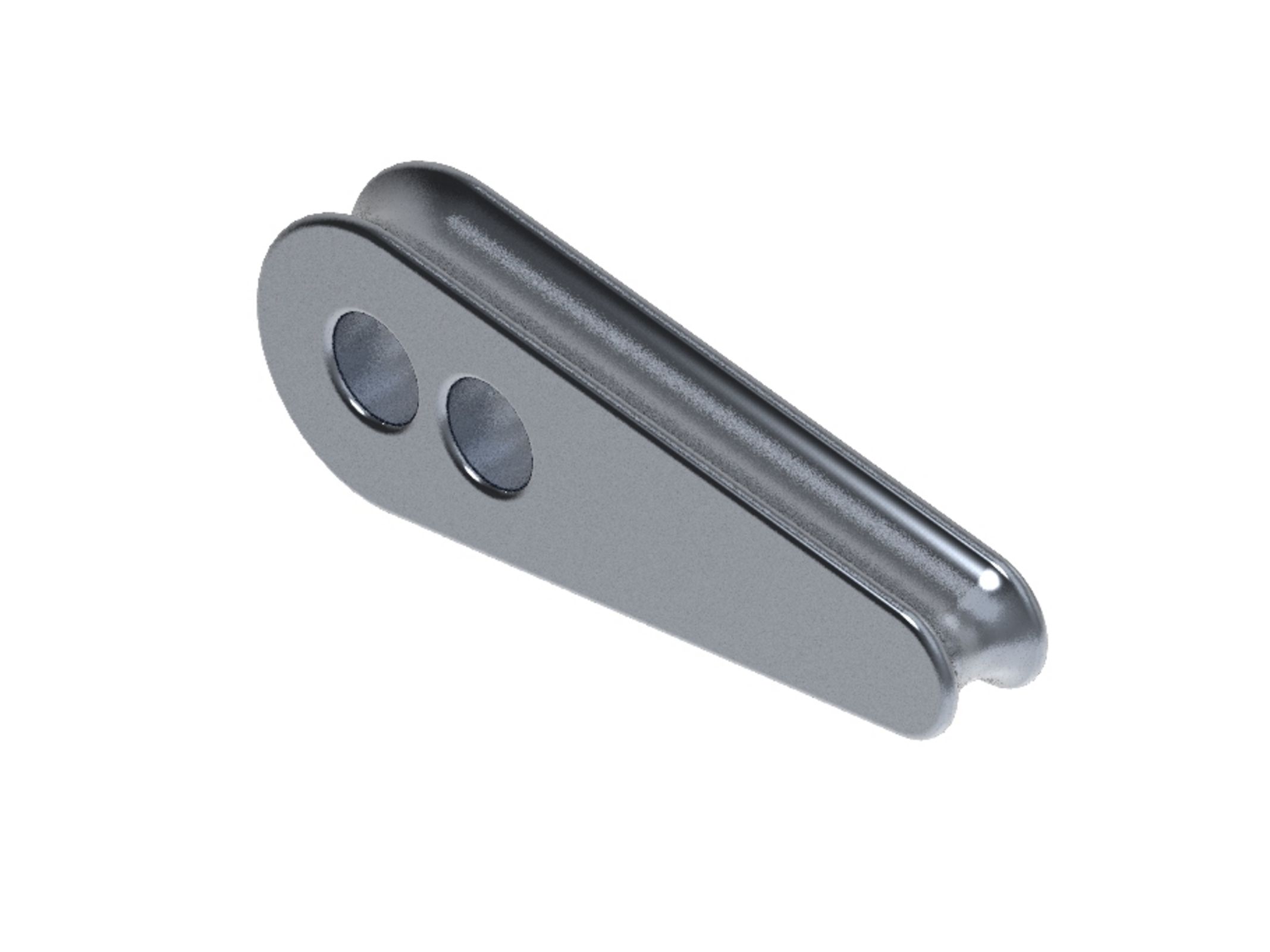

Abspannklemmen Zubehör

Variante: Keil

Produkt	Keil
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002813

Mechanische Werte

	Wert
Bezeichnung	Keil
Ebs	Ebs 20.02.07-1 B
Bauart	2-Loch
Werkstoff	GTW-tzn
Masse	0,115 kg
Material-ID	3EGF002813

Abspannklemmen Zubehör

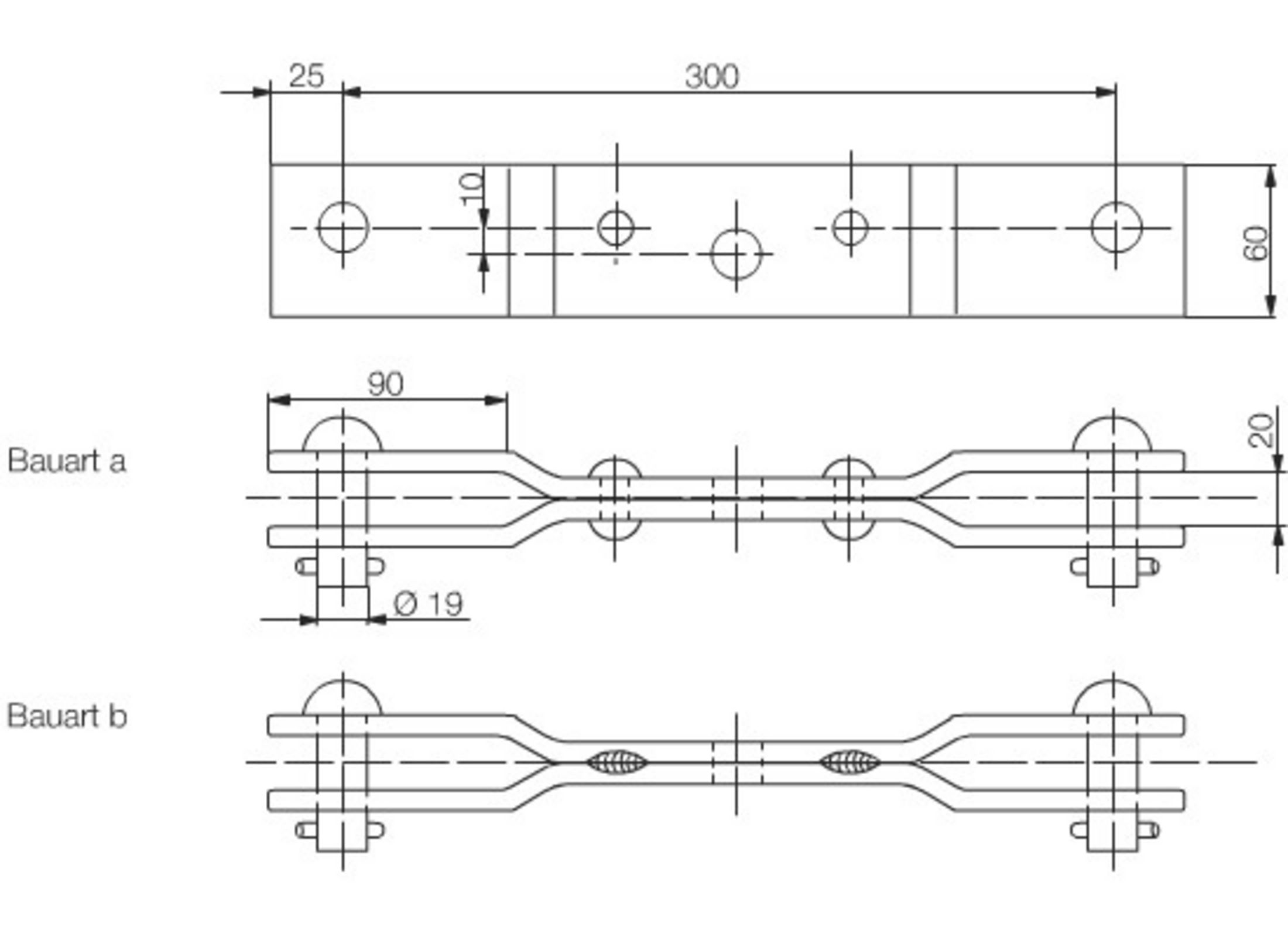

Variante: Lasche Abspannklemme

Produkt	Lasche Abspannklemme
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002613

Mechanische Werte

	Wert
Bezeichnung	Lasche Abspannklemme
Ebs	Ebs 16.01.08 C
Bauart	a
Werkstoff	Al
Masse	1,10 kg
Material-ID	3EGF002613

Abspannklemmen Zubehör

Variante: Cupal-Seiltasche

Produkt	Cupal-Seiltasche
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002825

Mechanische Werte

	Wert
Bezeichnung	Cupal-Seiltasche
Ebs	EBS20.02.08 A
Werkstoff	Cu-Al
Material-ID	3EGF002825

Mastbefestigung

Spannband für Befestigungen an Rund- und Mehrkantmasten

Variante: Spannband

Produkt	Spannband
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006784

Mechanische Werte

	Wert
Bezeichnung	Spannband
Werkstoff	nrSt
Masse	0,113 kg
Breite	0,7 mm
Höhe	19 mm
Zeichnungsnummer	RB134
Material-ID	3EGF006784

Spannband für Befestigungen an Rund- und Mehrkantmasten

Variante: Spannband

Produkt	Spannband
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005586

Mechanische Werte

	Wert
Bezeichnung	Spannband
Werkstoff	nrSt
Masse	0,157 kg
Breite	1,0 mm
Höhe	20 mm
Zeichnungsnummer	GVT4516530
Material-ID	3EGF005586

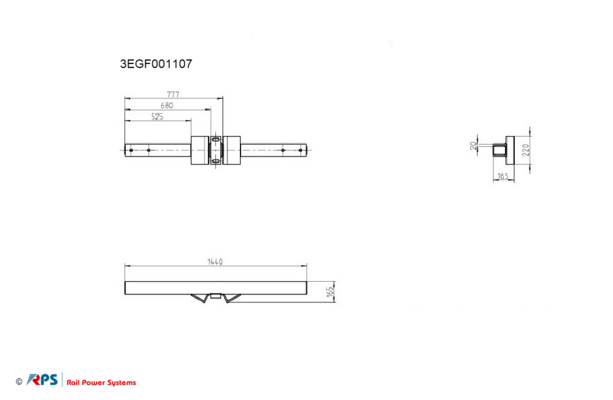

Auslegerbefestigung am Mast, Aluminium-Alternative

Variante: Traverse Mastdurchmesser <= 250 mm

Produkt	Traverse Mastdurchmesser <= 250 mm
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001107

für Betonmast

Mechanische Werte

	Wert
Bezeichnung	Traverse Mastdurchmesser <= 250 mm
Ebs	Ebs 04.61.04 A
Werkstoff	AW 6082
Masse	13,48 kg
Mast ø	250 mm
Zeichnungsnummer	EBS09.61.04 a
Material-ID	3EGF001107

Befestigungsteile für 2 Radspanner nebeneinander am Betonmast Ø 390 - 415 mm

Variante: Befestigungsteile

Produkt	Befestigungsteile
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011622

Mechanische Werte

	Wert
Bezeichnung	Befestigungsteile
Ebs	Ebs 08.09.63
Werkstoff	S355JO
Masse	3 kg
Zeichnungsnummer	Ebs 08.09.63
Material-ID	3EGF011622

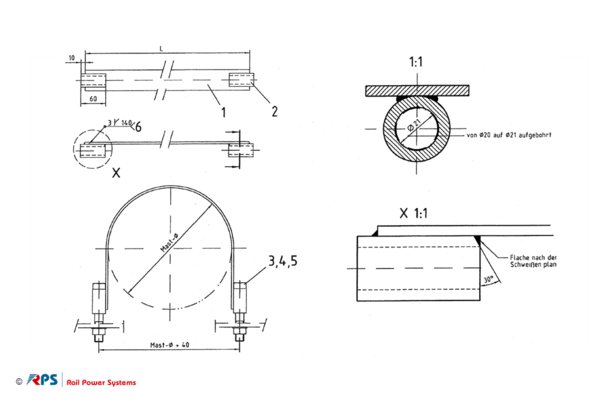

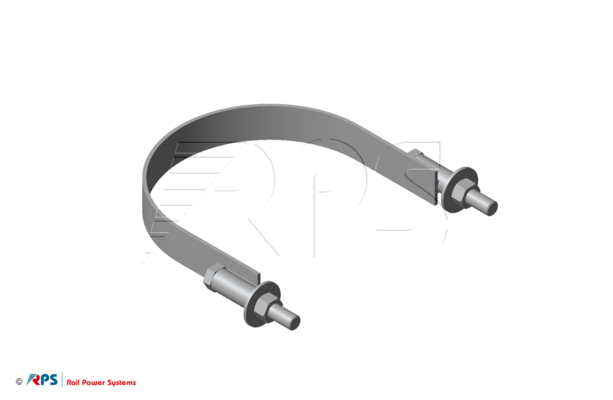

Zugband für Befestigungen an Rundmasten mit Ø 100 - 800 mm

Variante: Zugband

Produkt	Zugband
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011027

Mechanische Werte

	Wert
Bezeichnung	Zugband
Ebs	Ebs 04.54.45
Werkstoff	nrSt
Masse	1,81 kg (ø100) bis 5,13 kg (ø800) kg
Nennkraft	80 kN
Zeichnungsnummer	Ebs 04.54.45
Material-ID	3EGF011027

Hochgeschwindigkeits-Befestigungsteile für Betonmast Ø 300 - 660 mm, parallel

Variante: Befestigungsteile

Produkt	Befestigungsteile
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001703

Für 2 Radspanner, Gewinde M20

Mechanische Werte

	Wert
Bezeichnung	Befestigungsteile
Ebs	Ebs 08.09.46 A
Bauart	parallel
Werkstoff	A2-70
Masse	3 kg
Mast ø	300 - 460 mm
Nennkraft	60 kN
Zeichnungsnummer	08.09.46 a
Material-ID	3EGF001703

Hochgeschwindigkeits-Befestigungsteile für Betonmast Ø 300 - 660 mm, seriell

Variante: Befestigungsteile

Produkt	Befestigungsteile
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001711

Für 2 Radspanner, Gewinde M20

Mechanische Werte

	Wert
Bezeichnung	Befestigungsteile
Ebs	Ebs 08.09.47 A
Bauart	seriell Fahrdraht
Werkstoff	A2-70
Masse	3 kg
Mast ø	300 - 460 mm
Nennkraft	60 kN
Zeichnungsnummer	08.09.47 a
Material-ID	3EGF001711

Hochgeschwindigkeits-Befestigungsteile für Betonmast Ø 300 - 660 mm, seriell

Variante: Befestigungsteile

Produkt	Befestigungsteile
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001714

Mechanische Werte

	Wert
Bezeichnung	Befestigungsteile
Ebs	Ebs 08.09.47 D
Bauart	seriell Tragseil
Werkstoff	A2-70
Masse	3 kg
Mast ø	300 - 460 mm
Nennkraft	60 kN
Zeichnungsnummer	08.09.47 d
Material-ID	3EGF001714

Zwischenstück für schwere Befestigungen

Variante: Zwischenstück

Produkt	Zwischenstück
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006898

Mechanische Werte

	Wert
Bezeichnung	Zwischenstück
Bauart	mit Gewinde M16
Werkstoff	EPH
Masse	1,30 kg
Zeichnungsnummer	GVT1516483 A
Material-ID	3EGF006898

Zwischenstück für leichte Befestigungen

Variante: Zwischenstück

Produkt	Zwischenstück
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006552

Mechanische Werte

	Wert
Bezeichnung	Zwischenstück
Bauart	mit Gewinde M16
Werkstoff	EPH
Masse	0,50 kg
Zeichnungsnummer	GVT3509482 I
Material-ID	3EGF006552

Mastverankerungswinkel für Mast Ø 195 - 495 mm

Variante: Mastverankerungswinkel

Produkt	Mastverankerungswinkel
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001094

Mechanische Werte

	Wert
Bezeichnung	Mastverankerungswinkel
Ebs	Ebs 04.54.43 C
Bauart	a
Werkstoff	nrSt
Masse	3 kg
Mast ø	195/260 mm
Zeichnungsnummer	Ebs 04.54.43
Material-ID	3EGF001094

Mastverankerungswinkel für Mast Ø 195 - 495 mm

Variante: Mastverankerungswinkel

Produkt	Mastverankerungswinkel
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001093

Mechanische Werte

	Wert
Bezeichnung	Mastverankerungswinkel
Ebs	Ebs 04.54.43 B
Bauart	b
Werkstoff	nrSt
Masse	3 kg
Mast ø	255/390 mm
Zeichnungsnummer	Ebs 04.54.43
Material-ID	3EGF001093

Mastverankerungswinkel für Mast Ø 195 - 495 mm

Variante: Mastverankerungswinkel

Produkt	Mastverankerungswinkel
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001092

Mechanische Werte

	Wert
Bezeichnung	Mastverankerungswinkel
Ebs	Ebs 04.54.43 A
Bauart	c
Werkstoff	nrSt
Masse	3 kg
Mast ø	380/495 mm
Zeichnungsnummer	Ebs 04.54.43
Material-ID	3EGF001092

Führrungsschelle für Gewicht

Variante: Führungsschelle

Produkt	Führungsschelle
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001749

Mechanische Werte

	Wert
Bezeichnung	Führungsschelle
Ebs	Ebs 08.10.07 C
Werkstoff	St
Masse	3 kg
Zeichnungsnummer	EBS08.10.07 C
Material-ID	3EGF001749

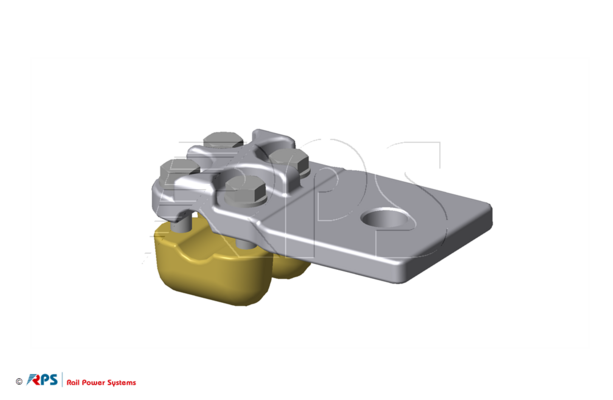

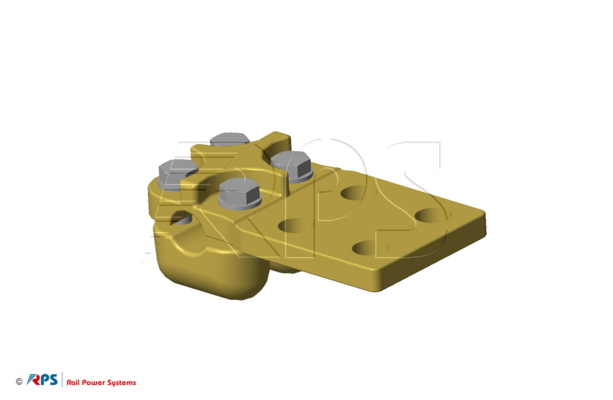

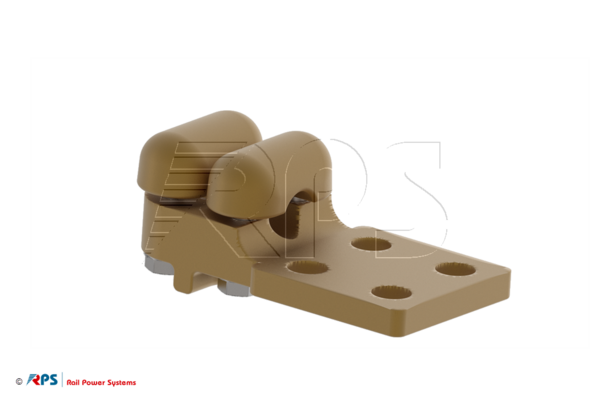

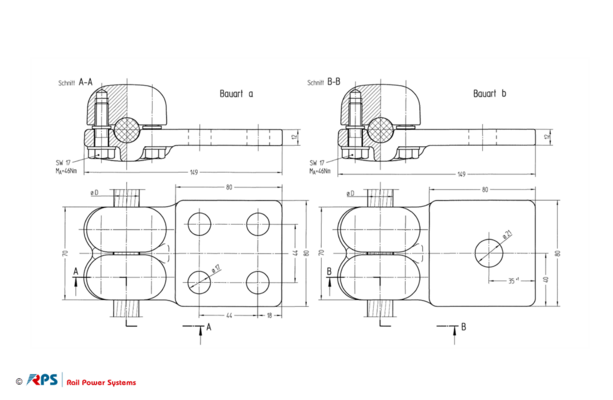

T-Flachanschlußklemme

Variante: Anschlussklemme 4-Loch Seil 243/184

Produkt	Anschlussklemme 4-Loch Seil 243/184
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002044

Mechanische Werte

	Wert
Bezeichnung	Anschlussklemme 4-Loch Seil 243/184
Ebs	Ebs 09.10.22-1 A
Bauart	4-Loch
Masse	0,705 kg
Zeichnungsnummer	Ebs 09.10.22
Material-ID	3EGF002044

T-Flachanschlußklemme

Variante: Anschlussklemme 1-Loch Seil 243/184

Produkt	Anschlussklemme 1-Loch Seil 243/184
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002045

Mechanische Werte

	Wert
Bezeichnung	Anschlussklemme 1-Loch Seil 243/184
Ebs	Ebs 09.10.22-1 B
Bauart	1-Loch
Masse	0,71 kg
Zeichnungsnummer	Ebs 09.10.22
Material-ID	3EGF002045

Klaue für Befestigungen an Winkel- und Flachmasten

Variante: Klaue

Produkt	Klaue
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001024

Mechanische Werte

	Wert
Bezeichnung	Klaue
Ebs	Ebs 04.54.07-1
Werkstoff	Al
Masse	0,17 kg
Breite	65 mm
Nennkraft	75 kN
Zeichnungsnummer	Ebs 04.54.07
Material-ID	3EGF001024

Gerade Flachanschlußklemme

Variante:

Produkt	Anschlussklemme 4-Loch Seil D14-21
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002099

Mechanische Werte

	Wert
Ebs	Ebs 09.31.10 A
Masse	1,36 kg
Zeichnungsnummer	Ebs 09.31.10 a
Material-ID	3EGF002099

Gerade Flachanschlußklemme

Variante:

Produkt	Anschlussklemme 4-Loch Seil D21-30
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002100

Mechanische Werte

	Wert
Ebs	Ebs 09.31.10 B
Masse	1,66 kg
Zeichnungsnummer	Ebs 09.31.10 b
Material-ID	3EGF002100

Aufhängung für Rückleitungsseil am Betonmast

Variante: Aufhängung

Produkt	Aufhängung
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010343

Mechanische Werte

	Wert
Bezeichnung	Aufhängung
Ebs	Ebs 15.15.01 A
Bauart	a
Werkstoff	nrSt
Masse	3 kg
Zeichnungsnummer	Ebs 15.15.01 a
Material-ID	3EGF010343

Aufhängung für Rückleitungsseil am Betonmast

Variante: Aufhängung

Produkt	Aufhängung
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010342

Mechanische Werte

	Wert
Bezeichnung	Aufhängung
Ebs	Ebs 15.15.01 B
Bauart	b
Werkstoff	nrSt
Masse	3 kg
Zeichnungsnummer	Ebs 15.15.01 b
Material-ID	3EGF010342

Einzelteile

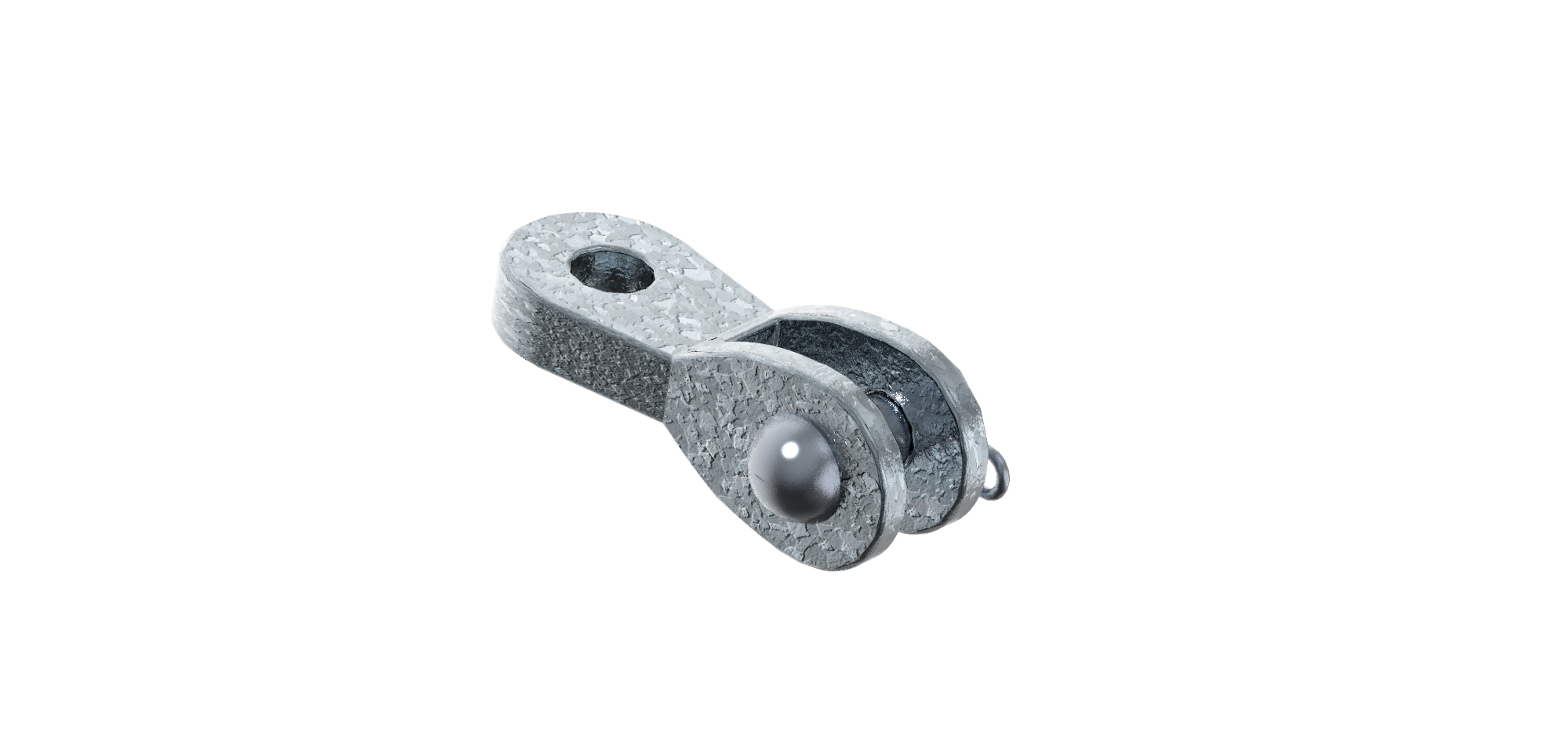

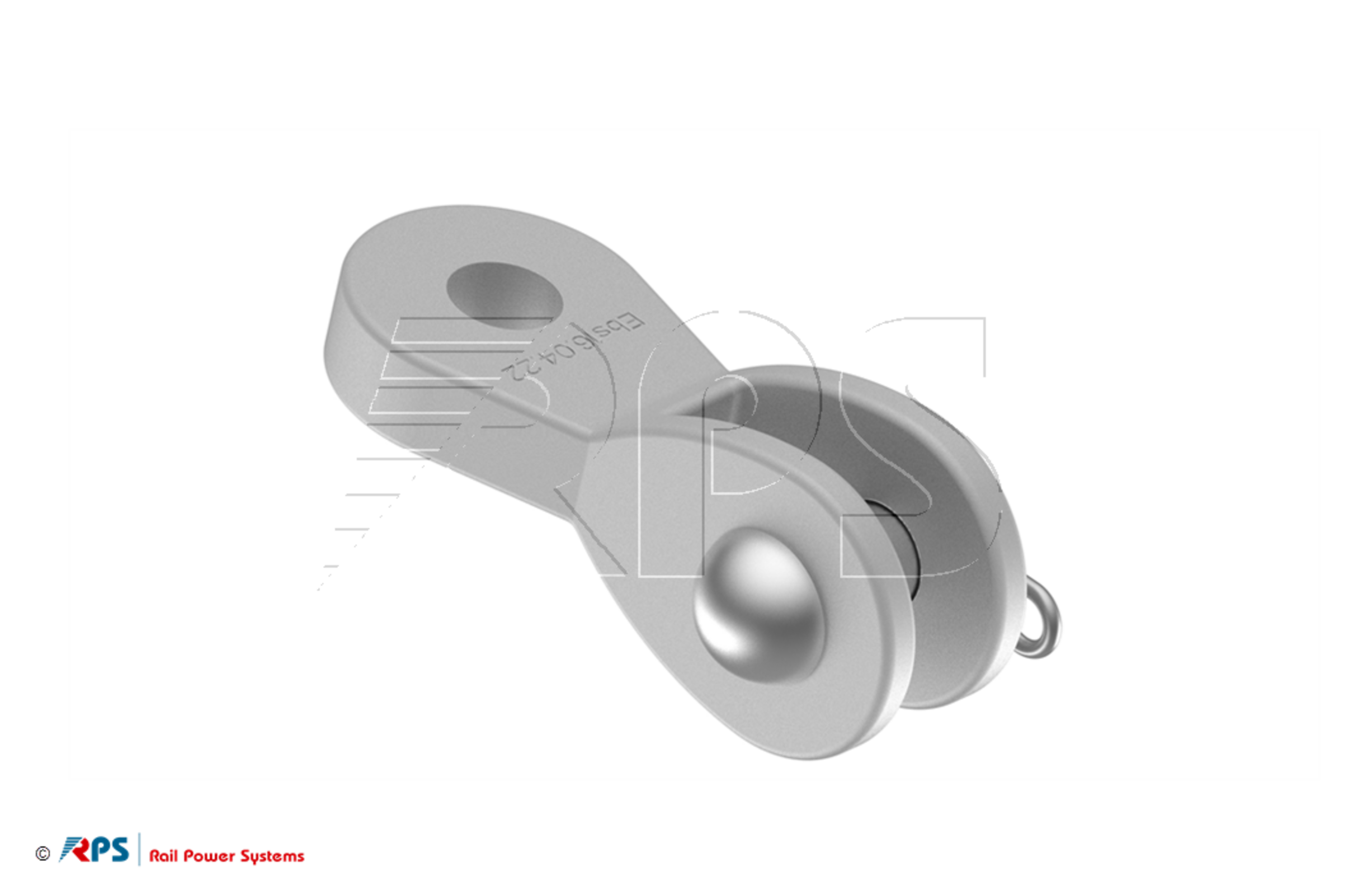

Gedrehte Gabelöse

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005711

Mechanische Werte

	Wert
Werkstoff	St-tzn
Masse	0,850 kg
L	1 mm
Nennkraft	90 kN
Material-ID	3EGF005711

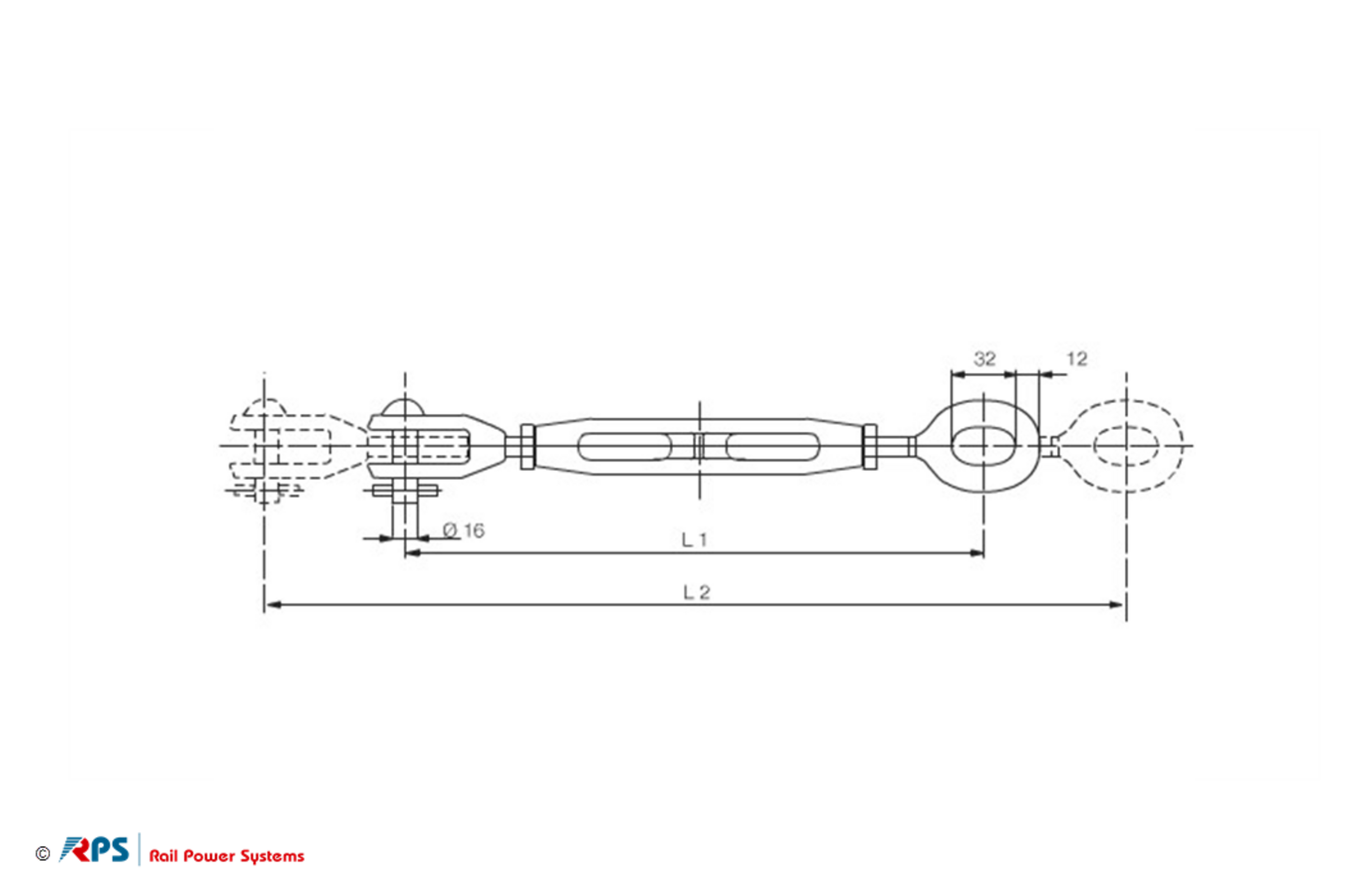

Rohrspannschloss M12 für Abspannungen

Variante: Rohrspannschloss

Produkt	Rohrspannschloss
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010730

Mechanische Werte

	Wert
Bezeichnung	Rohrspannschloss
Bauart	Auge-Auge
Werkstoff	Cu-Al, Cu
Masse	0,63 kg
Durchmesser	13 mm
Einbaulänge	250 mm
L2	360 mm
Nennkraft	33 kN
Material-ID	3EGF010730

Rohrspannschloss M12 für Abspannungen

Variante: Rohrspannschloss

Produkt	Rohrspannschloss
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011326

Mechanische Werte

	Wert
Bezeichnung	Rohrspannschloss
Bauart	Gabel-Gabel
Werkstoff	Cu-Al, Cu
Masse	0,65 kg
Durchmesser	13 mm
Einbaulänge	280 mm
L2	370 mm
Nennkraft	33 kN
Material-ID	3EGF011326

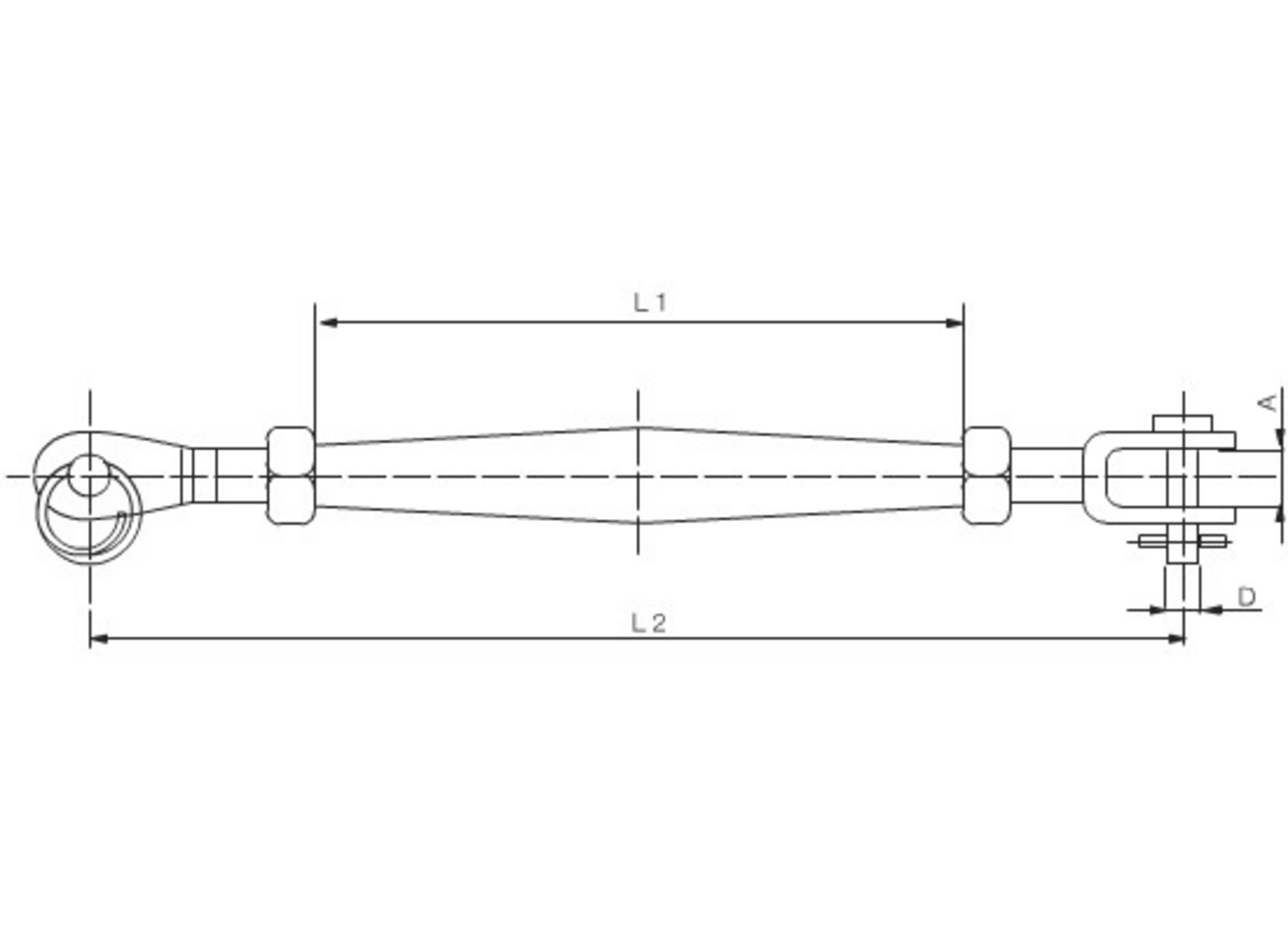

Spannschloss

Produkt	Spannschloss
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011328

Mechanische Werte

	Wert
Bezeichnung	Spannschloss
Bauart	Gewinde M12
Werkstoff	nrSt
Masse	0,52 kg
Durchmesser	12 mm
Einbaulänge	360 mm
L2	245 mm
Nennkraft	37 kN
Material-ID	3EGF011328

Spannschloss

Produkt	Spannschloss
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011329

Gewinde: M16

Mechanische Werte

	Wert
Bezeichnung	Spannschloss
Bauart	Gewinde M16
Werkstoff	nrSt
Masse	1,02 kg
Durchmesser	14 mm
Einbaulänge	450 mm
L2	310 mm
Nennkraft	65 kN
Material-ID	3EGF011329

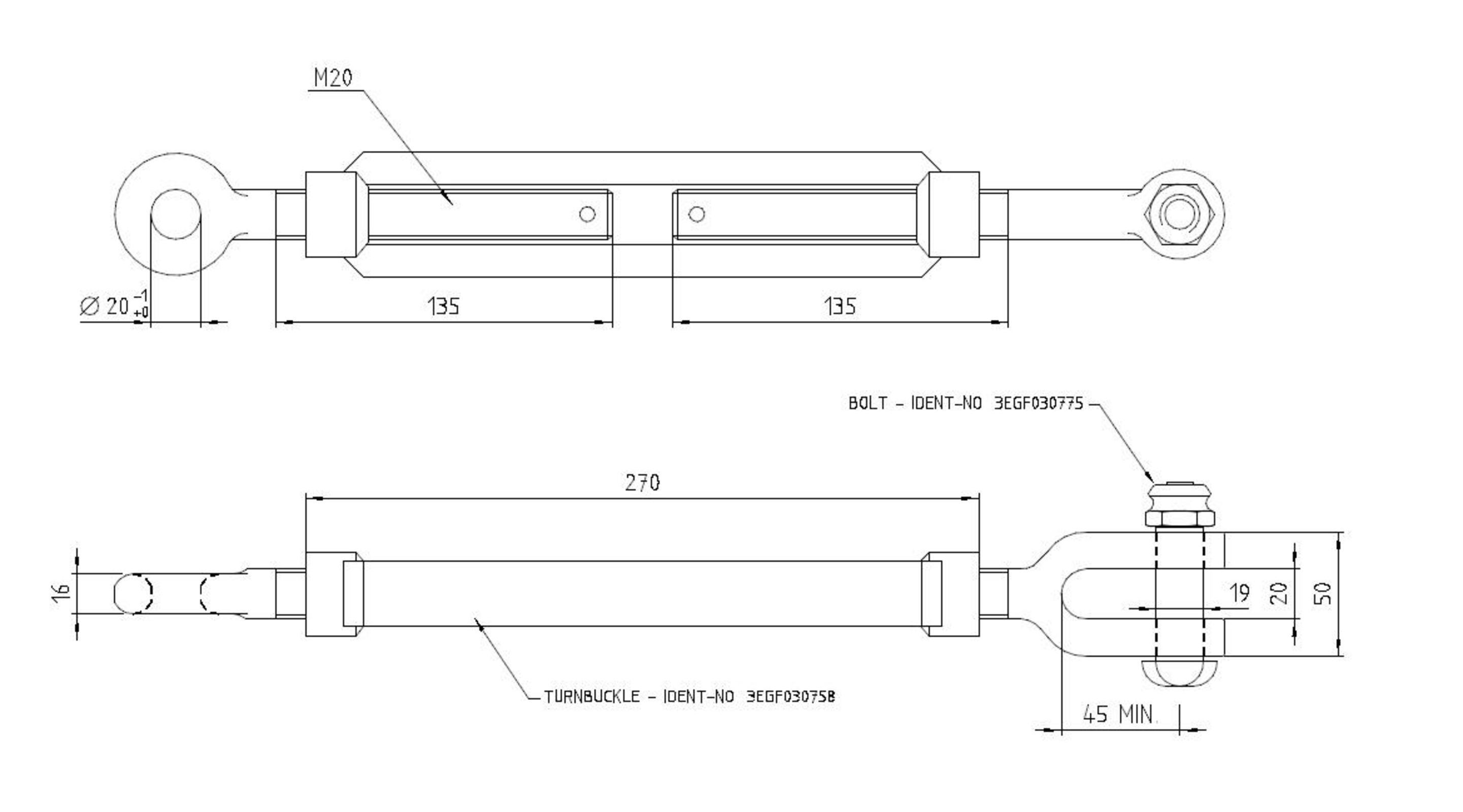

Spannschloss

Produkt	Spannschloss
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF017054

Betriebslast 27 kN

Mechanische Werte

	Wert
Bezeichnung	Spannschloss
Bauart	Gewinde M20
Werkstoff	St-tzn
Masse	2,1 kg
Durchmesser	20 mm
Einbaulänge	400-550 mm
L2	270 mm
Nennkraft	81 kN
Material-ID	3EGF017054

Spannschloss

Produkt	Spannschloss
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF030758

Betriebslast 27 kN

Mechanische Werte

	Wert
Bezeichnung	Spannschloss
Bauart	Gewinde M20
Werkstoff	St-tzn
Masse	1,9 kg
Durchmesser	20 mm
Einbaulänge	400-500 mm
L2	270 mm
Nennkraft	81 kN
Material-ID	3EGF030758

Augenschelle für Rohre Ø 42 / Ø 55 mm

Variante: Augenschelle D42

Produkt	Augenschelle D42
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF012295

für Gabel

Mechanische Werte

	Wert
Bezeichnung	Augenschelle D42
Ebs	Ebs 05.96.45-2 A
Werkstoff	AC-42100
Masse	0,67 kg
Durchmesser	42 mm
Zeichnungsnummer	EBS05.96.45 a
Material-ID	3EGF012295

Augenschelle für Rohre Ø 42 / Ø 55 mm

Variante: Augenschelle D55

Produkt	Augenschelle D55
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF012296

für Gabel

Mechanische Werte

	Wert
Bezeichnung	Augenschelle D55
Ebs	Ebs 05.96.45-2 B
Werkstoff	AC-42100
Masse	0,67 kg
Durchmesser	55 mm
Zeichnungsnummer	EBS05.96.45 b
Material-ID	3EGF012296

Zugstange M22 für Abspannungen, Verankerungen und Befestigungen

Variante: Zugstange

Produkt	Zugstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002830

Mechanische Werte

	Wert
Bezeichnung	Zugstange
Ebs	Ebs 20.20.01-1 D
Werkstoff	St-tzn
Masse	0,60 kg
Einbaulänge	120 mm
L2	80 mm
Nennkraft	100 kN
Material-ID	3EGF002830

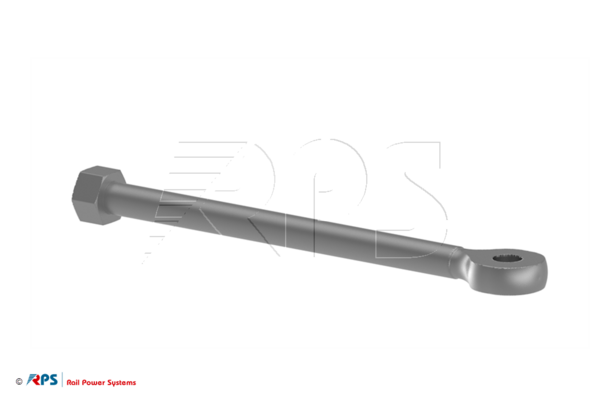

Zugstange M22 für Abspannungen, Verankerungen und Befestigungen

Variante: Zug-und Gewichtsstange

Produkt	Zug-und Gewichtsstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002833

Mechanische Werte

	Wert
Bezeichnung	Zug-und Gewichtsstange
Ebs	Ebs 20.20.01-1 A
Werkstoff	St-tzn
Masse	1,34 kg
Einbaulänge	350 mm
L2	300 mm
Nennkraft	100 kN
Material-ID	3EGF002833

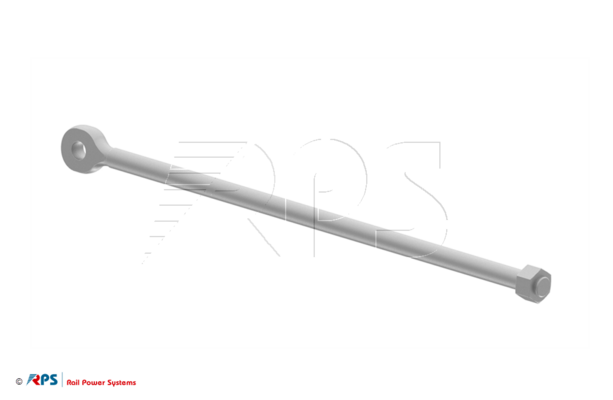

Zugstange M22 für Abspannungen, Verankerungen und Befestigungen

Variante: Zug-und Gewichtsstange

Produkt	Zug-und Gewichtsstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002834

Mechanische Werte

	Wert
Bezeichnung	Zug-und Gewichtsstange
Ebs	Ebs 20.20.01-1 A
Werkstoff	St-tzn
Masse	2,23 kg
Einbaulänge	650 mm
L2	500 mm
Nennkraft	100 kN
Material-ID	3EGF002834

Zugstange M22 für Abspannungen, Verankerungen und Befestigungen

Variante: Zug-und Gewichtsstange

Produkt	Zug-und Gewichtsstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002835

Mechanische Werte

	Wert
Bezeichnung	Zug-und Gewichtsstange
Ebs	Ebs 20.20.01-1 A
Werkstoff	St-tzn
Masse	2,97 kg
Einbaulänge	900 mm
L2	500 mm
Nennkraft	100 kN
Material-ID	3EGF002835

Zugstange M22 für Abspannungen, Verankerungen und Befestigungen

Variante: Zug-und Gewichtsstange

Produkt	Zug-und Gewichtsstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002836

Mechanische Werte

	Wert
Bezeichnung	Zug-und Gewichtsstange
Ebs	Ebs 20.20.01-1 A
Werkstoff	St-tzn
Masse	3,55 kg
Einbaulänge	1100 mm
L2	500 mm
Nennkraft	100 kN
Material-ID	3EGF002836

Zugstange M22 für Abspannungen, Verankerungen und Befestigungen

Variante: Zug-und Gewichtsstange

Produkt	Zug-und Gewichtsstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002837

Mechanische Werte

	Wert
Bezeichnung	Zug-und Gewichtsstange
Ebs	Ebs 20.20.01-1 A
Werkstoff	St-tzn
Masse	4,16 kg
Einbaulänge	1300 mm
L2	500 mm
Nennkraft	100 kN
Material-ID	3EGF002837

Zugstange M22 für Abspannungen, Verankerungen und Befestigungen

Variante: Zug-und Gewichtsstange

Produkt	Zug-und Gewichtsstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002838

Mechanische Werte

	Wert
Bezeichnung	Zug-und Gewichtsstange
Ebs	Ebs 20.20.01-1 A
Werkstoff	St-tzn
Masse	5,05 kg
Einbaulänge	1600 mm
L2	500 mm
Nennkraft	100 kN
Material-ID	3EGF002838

Zugstange M22 für Abspannungen, Verankerungen und Befestigungen

Variante: Zug-und Gewichtsstange

Produkt	Zug-und Gewichtsstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002839

Mechanische Werte

	Wert
Bezeichnung	Zug-und Gewichtsstange
Ebs	Ebs 20.20.01-1 A
Werkstoff	St-tzn
Masse	6,55 kg
Einbaulänge	2100 mm
L2	500 mm
Nennkraft	100 kN
Material-ID	3EGF002839

Zugstange M22 für Abspannungen, Verankerungen und Befestigungen

Variante: Zug-und Gewichtsstange

Produkt	Zug-und Gewichtsstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002840

Mechanische Werte

	Wert
Bezeichnung	Zug-und Gewichtsstange
Ebs	Ebs 20.20.01-1 A
Werkstoff	St-tzn
Masse	8,05 kg
Einbaulänge	2600 mm
L2	500 mm
Nennkraft	100 kN
Material-ID	3EGF002840

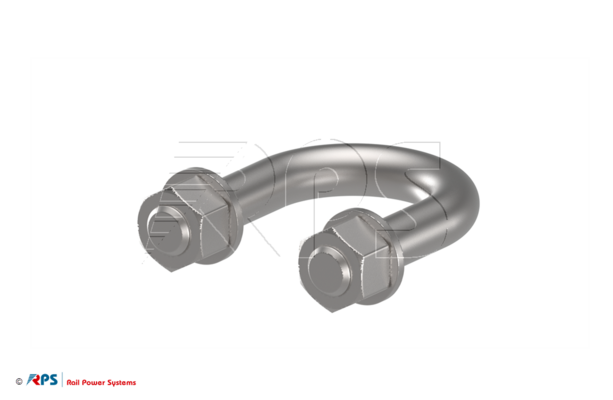

Bügelschraube

Produkt	Bügelschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF008725

komplett, nichtrostender Stahl

Mechanische Werte

	Wert
Bezeichnung	Bügelschraube
Ebs	Ebs 04.61.54 R
Rohr ø	42 mm
Masse	0,357 kg
Breite	35 mm
Durchmesser	16 mm
Material-ID	3EGF008725

Bügelschraube

Produkt	Bügelschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001152

Mechanische Werte

	Wert
Bezeichnung	Bügelschraube
Ebs	Ebs 04.61.54 C
Rohr ø	55 mm
Masse	0,396 kg
Breite	48 mm
Durchmesser	16 mm
Material-ID	3EGF001152

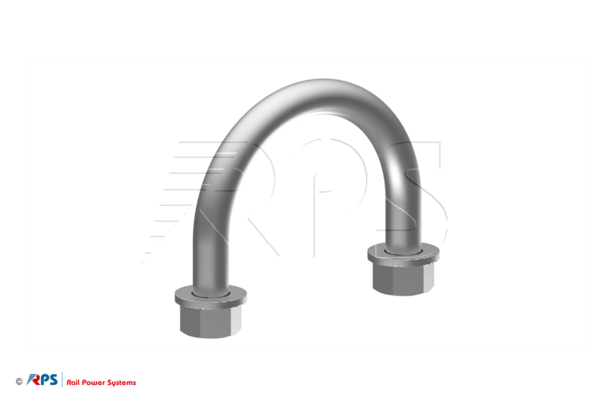

Bügelschraube

Produkt	Bügelschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001161

Mechanische Werte

	Wert
Bezeichnung	Bügelschraube
Ebs	Ebs 04.61.54 M
Rohr ø	55 mm
Masse	0,046 kg
Breite	20 mm
Durchmesser	12 mm
Material-ID	3EGF001161

Bügelschraube

Produkt	Bügelschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF008451

Mechanische Werte

	Wert
Bezeichnung	Bügelschraube
Ebs	Ebs 04.61.54 P
Rohr ø	60 mm
Masse	0,422 kg
Breite	35 mm
Durchmesser	16 mm
Material-ID	3EGF008451

Bügelschraube

Produkt	Bügelschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001153

Mechanische Werte

	Wert
Bezeichnung	Bügelschraube
Ebs	Ebs 04.61.54 D
Rohr ø	70 mm
Masse	0,419 kg
Breite	45 mm
Durchmesser	16 mm
Material-ID	3EGF001153

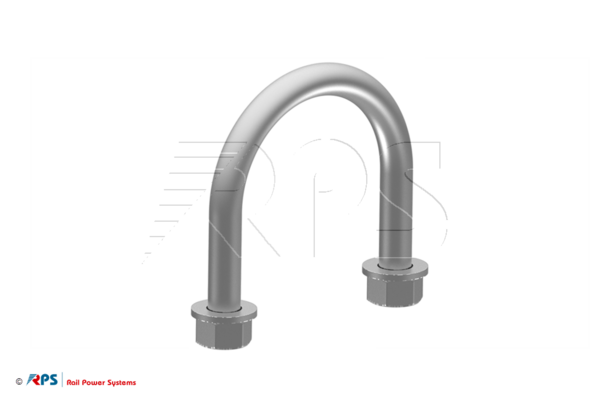

Bügelschraube

Produkt	Bügelschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001160

Mechanische Werte

	Wert
Bezeichnung	Bügelschraube
Ebs	Ebs 04.61.54 L
Rohr ø	70 mm
Masse	0,246 kg
Breite	35 mm
Durchmesser	16 mm
Material-ID	3EGF001160

Bügelschraube

Produkt	Bügelschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF008520

Mechanische Werte

	Wert
Bezeichnung	Bügelschraube
Ebs	Ebs 04.61.54 O
Rohr ø	70 mm
Masse	0,454 kg
Breite	35 mm
Durchmesser	16 mm
Material-ID	3EGF008520

Bügelschraube

Produkt	Bügelschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001154

Mechanische Werte

	Wert
Bezeichnung	Bügelschraube
Ebs	Ebs 04.61.54 E
Rohr ø	80 mm
Masse	0,445 kg
Breite	45 mm
Durchmesser	16 mm
Material-ID	3EGF001154

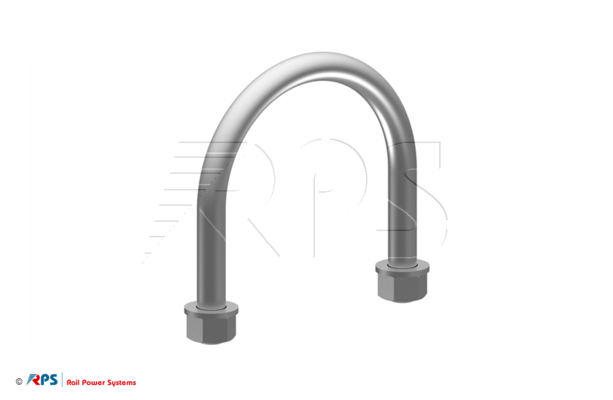

Bügelschraube

Produkt	Bügelschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001157

komplett, nichtrostender Stahl

Mechanische Werte

	Wert
Bezeichnung	Bügelschraube
Ebs	Ebs 04.61.54 H
Rohr ø	120 mm
Masse	0,565 kg
Breite	45 mm
Durchmesser	16 mm
Material-ID	3EGF001157

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005324

Mechanische Werte

	Wert
Werkstoff	St-tzn
Masse	0,055 kg
Durchmesser	13 mm
L	40 mm
Material-ID	3EGF005324

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005349

Mechanische Werte

	Wert
Werkstoff	nrSt
Masse	0,055 kg
Durchmesser	13 mm
L	40 mm
Material-ID	3EGF005349

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005325

Mechanische Werte

	Wert
Werkstoff	St-tzn
Masse	0,065 kg
Durchmesser	13 mm
L	45 mm
Material-ID	3EGF005325

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005327

Mechanische Werte

	Wert
Werkstoff	St-tzn
Masse	0,095 kg
Durchmesser	16 mm
L	45 mm
Material-ID	3EGF005327

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005350

Mechanische Werte

	Wert
Werkstoff	nrSt
Masse	0,095 kg
Durchmesser	16 mm
L	45 mm
Material-ID	3EGF005350

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005329

Mechanische Werte

	Wert
Werkstoff	St-tzn
Masse	0,100 kg
Durchmesser	16 mm
L	50 mm
Material-ID	3EGF005329

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005343

Mechanische Werte

	Wert
Werkstoff	nrSt
Masse	0,100 kg
Durchmesser	16 mm
L	50 mm
Material-ID	3EGF005343

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005332

Mechanische Werte

	Wert
Werkstoff	St-tzn
Masse	0,160 kg
Durchmesser	19 mm
L	52 mm
Material-ID	3EGF005332

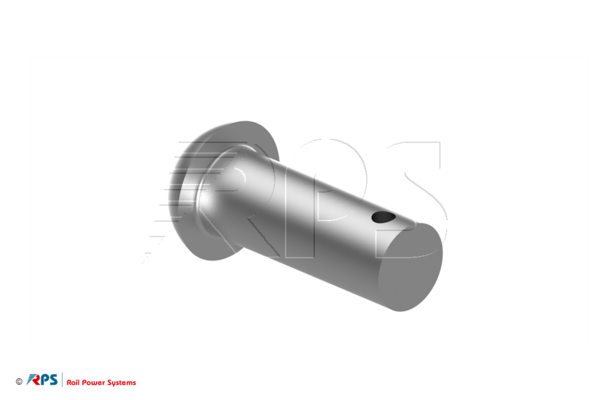

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005342

Mechanische Werte

	Wert
Werkstoff	nrSt
Masse	0,160 kg
Durchmesser	19 mm
L	52 mm
Material-ID	3EGF005342

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005334

Mechanische Werte

	Wert
Werkstoff	Al
Masse	0,060 kg
Durchmesser	19 mm
L	52 mm
Material-ID	3EGF005334

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005335

Mechanische Werte

	Wert
Werkstoff	St-tzn
Masse	0,200 kg
Durchmesser	19 mm
L	70 mm
Material-ID	3EGF005335

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005352

Mechanische Werte

	Wert
Werkstoff	nrSt
Masse	0,200 kg
Durchmesser	19 mm
L	70 mm
Material-ID	3EGF005352

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005336

Mechanische Werte

	Wert
Werkstoff	Al
Masse	0,070 kg
Durchmesser	19 mm
L	70 mm
Material-ID	3EGF005336

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005338

Mechanische Werte

	Wert
Werkstoff	St-tzn
Masse	0,270 kg
Durchmesser	19 mm
L	100 mm
Material-ID	3EGF005338

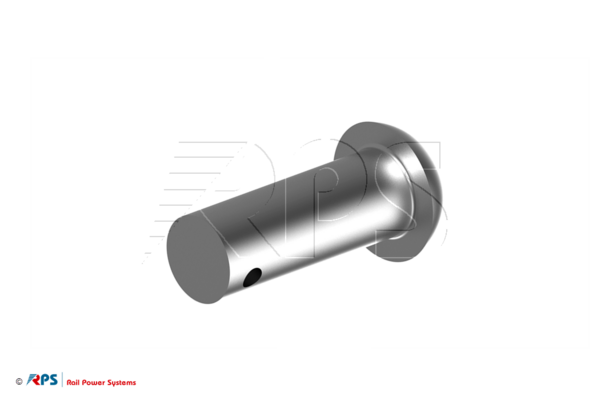

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005353

Mechanische Werte

	Wert
Werkstoff	nrSt
Masse	0,270 kg
Durchmesser	19 mm
L	100 mm
Material-ID	3EGF005353

Bolzen DIN 43161

Variante:

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005340

Mechanische Werte

	Wert
Werkstoff	Al
Masse	0,094 kg
Durchmesser	19 mm
L	100 mm
Material-ID	3EGF005340

Gedrehte Gabelöse einschließlich 1x19er Bolzen und Splint

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002650

Mechanische Werte

	Wert
Ebs	Ebs 16.04.21
Werkstoff	G-Al, Al, nrSt
Masse	0,310 kg
Breite	28 mm
Nennkraft	80 kN
Zeichnungsnummer	Ebs 16.04.21
Material-ID	3EGF002650

Abspanngelenk für Abspannung der Speiseleitung

Variante: Abspanngelenk 19-19-100

Produkt	Abspanngelenk 19-19-100
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002660

einschließlich Bolzen und Splint

Mechanische Werte

	Wert
Bezeichnung	Abspanngelenk 19-19-100
Ebs	Ebs 16.04.26
Werkstoff	nrSt
Masse	1,850 kg
Höhe	92 mm
Nennkraft	160 kN
Material-ID	3EGF002660

Abspanngelenk für Abspannung der Speiseleitung

Variante: Abspanngelenk 19-19-100-8

Produkt	Abspanngelenk 19-19-100-8
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002620

Mechanische Werte

	Wert
Bezeichnung	Abspanngelenk 19-19-100-8
Ebs	Ebs 16.02.01
Werkstoff	St-tzn
Masse	1,825 kg
Höhe	90 mm
Nennkraft	160 kN
Material-ID	3EGF002620

Abspanngelenk für Abspannung der Speiseleitung

Variante: Abspanngelenk 19-19-120-8

Produkt	Abspanngelenk 19-19-120-8
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002621

Mechanische Werte

	Wert
Bezeichnung	Abspanngelenk 19-19-120-8
Ebs	Ebs 16.02.01
Werkstoff	St-tzn
Masse	2,025 kg
Höhe	110 mm
Nennkraft	160 kN
Material-ID	3EGF002621

Abspanngelenk für Abspannung der Speiseleitung

Variante: Abspanngelenk 19-19-160-8

Produkt	Abspanngelenk 19-19-160-8
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002623

Mechanische Werte

	Wert
Bezeichnung	Abspanngelenk 19-19-160-8
Ebs	Ebs 16.02.01
Werkstoff	St-tzn
Masse	2,425 kg
Höhe	150 mm
Nennkraft	160 kN
Material-ID	3EGF002623

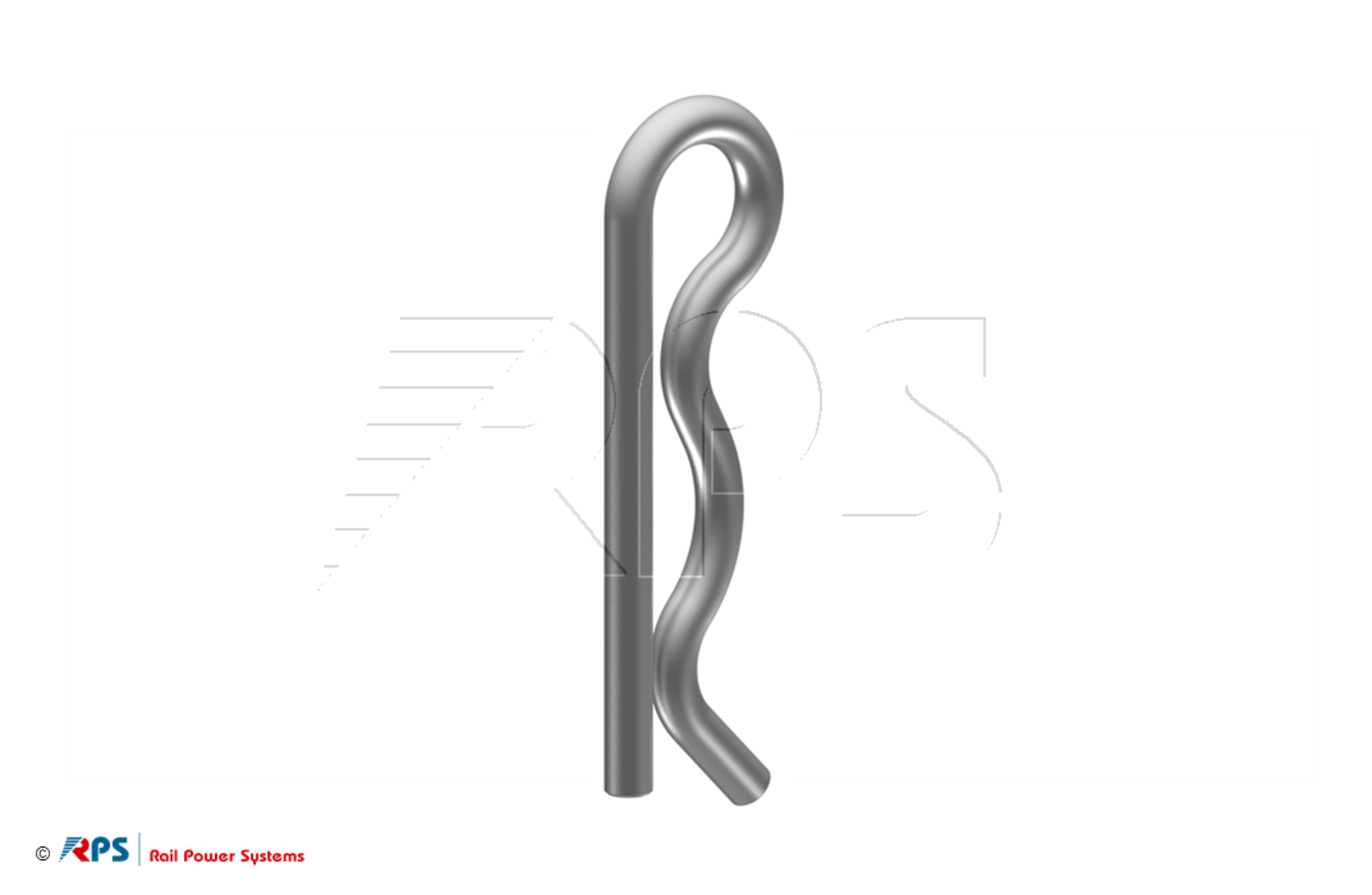

Beta-Splint

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002903

für Bolzen ø19

Mechanische Werte

	Wert
Ebs	Ebs 20.20.20
Werkstoff	nrSt
Masse	0,006 kg
Zeichnungsnummer	Ebs 20.20.20
Material-ID	3EGF002903

Splint zur Bolzensicherung DIN EN ISO 1234

Variante: Splint

Produkt	Splint
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF004492

DIN EN ISO 1234

Mechanische Werte

	Wert
Bezeichnung	Splint
Werkstoff	nrSt
Masse	0,006 kg
L	28 mm
Durchmesser	5 mm
Material-ID	3EGF004492

Splint zur Bolzensicherung DIN EN ISO 1234

Variante: Splint

Produkt	Splint
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF004481

Mechanische Werte

	Wert
Bezeichnung	Splint
Werkstoff	Cu
Masse	0,007 kg
L	28 mm
Durchmesser	5 mm
Material-ID	3EGF004481

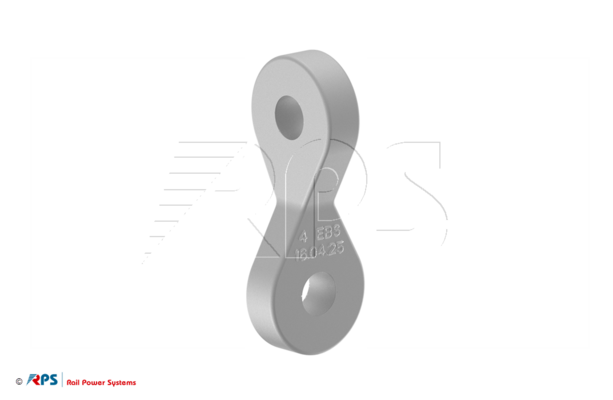

Gedrehte Doppelöse

Variante: Doppelöse für Bolzen 19

Produkt	Doppelöse für Bolzen 19
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002658

Mechanische Werte

	Wert
Bezeichnung	Doppelöse für Bolzen 19
Ebs	Ebs 16.04.25
Werkstoff	G-Al
Masse	0,230 kg
Nennkraft	80 kN
Zeichnungsnummer	Ebs 16.04.25 Ausführung b
Material-ID	3EGF002658

Gedrehte Doppelöse

Variante: Doppelöse für Bolzen 19

Produkt	Doppelöse für Bolzen 19
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005712

Mechanische Werte

	Wert
Bezeichnung	Doppelöse für Bolzen 19
Werkstoff	St-tzn
Masse	0,800 kg
Nennkraft	90 kN
Zeichnungsnummer	GVT4501101 Ausführung b
Material-ID	3EGF005712
