Nachspannvorrichtungen

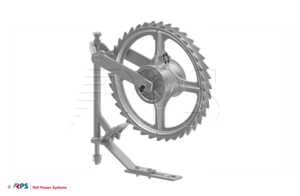

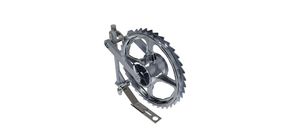

Radspanner 20 kN

Variante: Radspanner 20 kN mit Aufhängung ST für Rohr D=43,5 mm

Produkt	Radspanner 20 kN mit Aufhängung ST für Rohr D=43,5 mm
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF020516

Übersetzung 1:3

Mechanische Werte

	Wert
Bezeichnung	Radspanner 20 kN mit Aufhängung ST für Rohr D=43,5 mm
Ebs	Ebs 08.02.02-5
Masse	25 kg
Werkstoff	EN AW DX51D + Z275
Nennkraft	20 kN
Material-ID	3EGF020516

Radspanner 30 kN

Variante: Radspanner 30 kN mit Aufhängung ST für Rohr D=43,5 mm

Produkt	Radspanner 30 kN mit Aufhängung ST für Rohr D=43,5 mm
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF021357

Übersetzung 1:3

Mechanische Werte

	Wert
Bezeichnung	Radspanner 30 kN mit Aufhängung ST für Rohr D=43,5 mm
Ebs	Ebs 08.06.02-6 B
Masse	26 kg
Werkstoff	EN AW DX51D + Z275
Nennkraft	30 kN
Material-ID	3EGF021357

Radspanner 20 kN - Auslaufmodell

Variante: Radspanner 20 kN mit Aufhängung ST für Rohr D=43,5 mm

Produkt	Radspanner 20 kN mit Aufhängung ST für Rohr D=43,5 mm
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001661

Für bewegliche Fahrdraht- und Tragseilabspannung, Seilführung vorne, Übersetzung 1:3

Mechanische Werte

	Wert
Bezeichnung	Radspanner 20 kN mit Aufhängung ST für Rohr D=43,5 mm
Ebs	Ebs 08.02.02 BL2
Masse	27 kg
Werkstoff	EN AW DX51D + Z275
Nennkraft	20 kN
Material-ID	3EGF001661

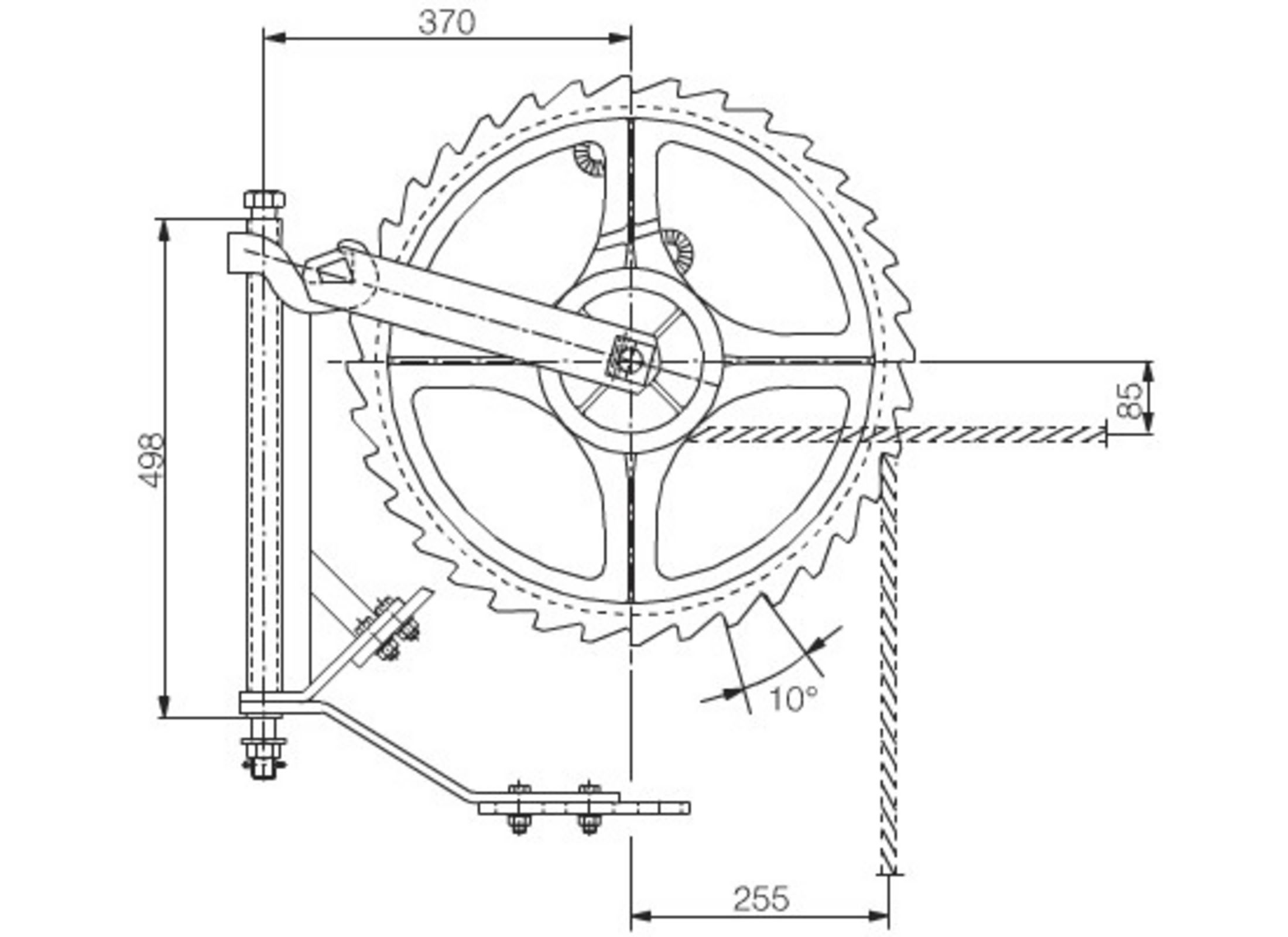

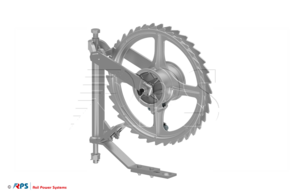

Radspanner 30 kN - Auslaufmodell

Variante: Radspanner 30 kN mit Aufhängung A2 für Rohr D=43,5 mm

Produkt	Radspanner 30 kN mit Aufhängung A2 für Rohr D=43,5 mm
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001674

Für bewegliche Fahrdraht- und Tragseilabspannung, Zugkraft 30 kN, Seilführung vorne, Übersetzung 1:3, Radkörper aus Aluminiumguß.
Seil bitte gesondert bestellen: Stahlseil 50 mm², Best.-Nr. 3EGF002731

Mechanische Werte

	Wert
Bezeichnung	Radspanner 30 kN mit Aufhängung A2 für Rohr D=43,5 mm
Ebs	Ebs 08.06.02 BL3 A
Masse	28 kg
Werkstoff	EN X5CrNi18-10
Nennkraft	30 kN
Material-ID	3EGF001674

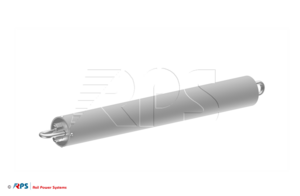

Nachspannfeder bis 6 kN

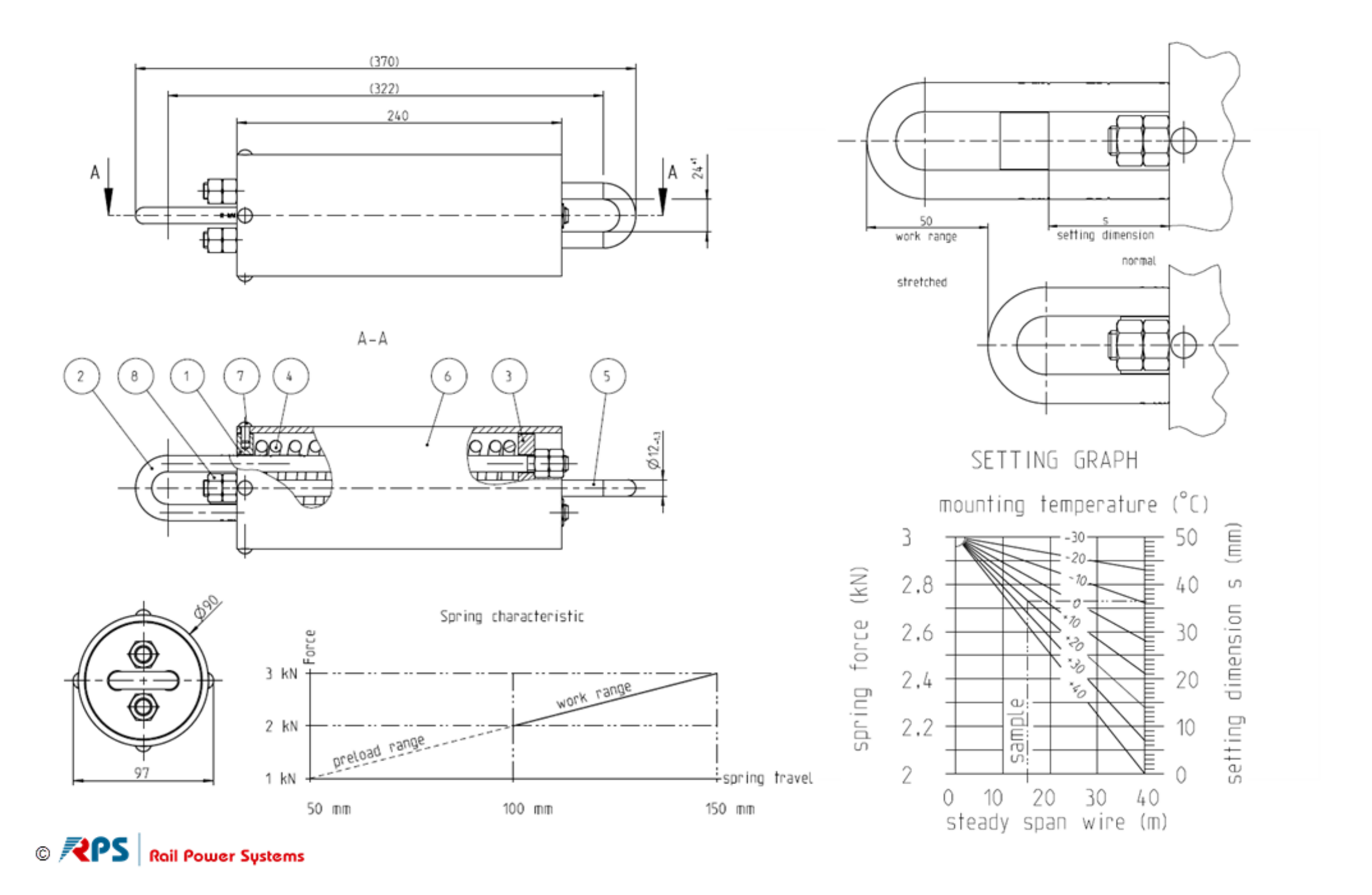

Variante: Nachspannfeder 3 kN Hub 50 mm

Produkt	Nachspannfeder 3 kN Hub 50 mm
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006315

TracFeed® NSV Nachspannfeder HANDBUCH Download

Mechanische Werte

	Wert
Bezeichnung	Nachspannfeder 3 kN Hub 50 mm
Masse	3 kg
Nennkraft	3 kN
L	350 mm
Material-ID	3EGF006315

Nachspannfeder bis 10 kN

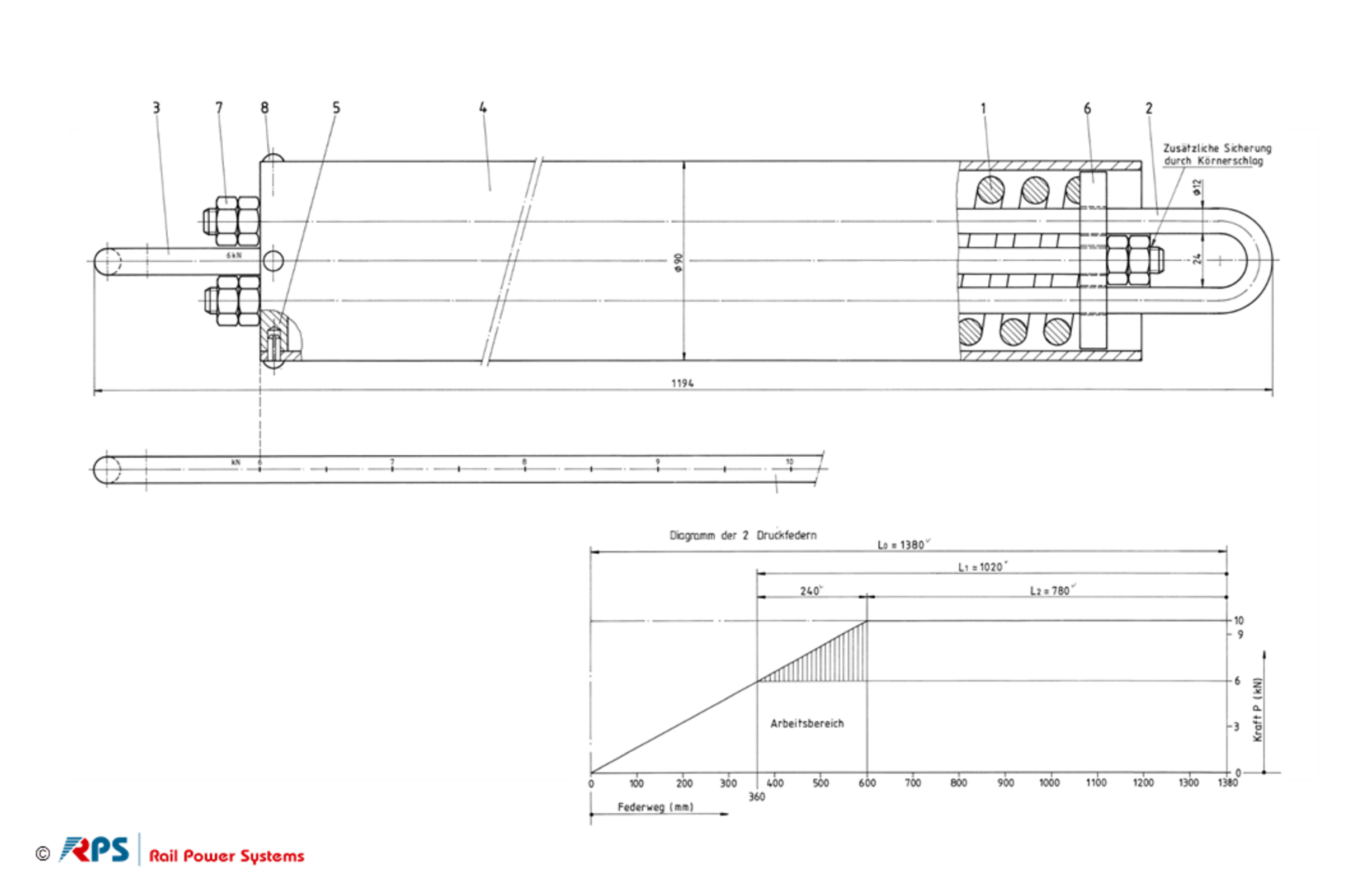

Variante: Nachspannfeder 10 kN Hub 240 mm

Produkt	Nachspannfeder 10 kN Hub 240 mm
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006356

TracFeed® NSV Nachspannfeder HANDBUCH Download

Mechanische Werte

	Wert
Bezeichnung	Nachspannfeder 10 kN Hub 240 mm
Masse	17 kg
Nennkraft	10 kN
L	1200 mm
Material-ID	3EGF006356

Zubehör Radspanner

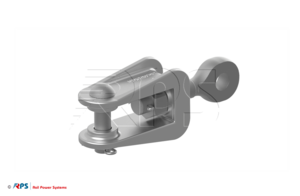

Variante: Abspanngabel mit Zugstange

Produkt	Abspanngabel mit Zugstange
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001424

Mechanische Werte

	Wert
Bezeichnung	Abspanngabel mit Zugstange
Ebs	Ebs 05.96.81
Masse	1,25 kg
Nennkraft	80 kN
Material-ID	3EGF001424

Schutzkörbe

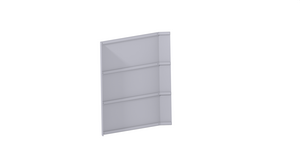

Variante: Schutzabdeckung Gewichtssatz Tunnel

Produkt	Schutzabdeckung Gewichtssatz Tunnel
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF012534

Mechanische Werte

	Wert
Bezeichnung	Schutzabdeckung Gewichtssatz Tunnel
Ebs	Ebs 08.10.73
Masse	28 kg
Höhe	1460 mm
Breite	1650 mm
Werkstoff	EN AW-6082 T6
Material-ID	3EGF012534

Gewichtsführung Rundtunnel

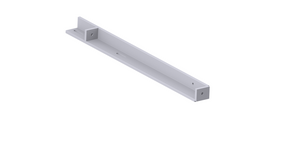

Variante: Befestigungswinkel oben, Abspannung rechts

Produkt	Befestigungswinkel oben, Abspannung rechts
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF015556

Mechanische Werte

	Wert
Bezeichnung	Befestigungswinkel oben, Abspannung rechts
Ebs	Ebs 08.10.68 A
L	1534 mm
Werkstoff	EN AW-6082 T6
Material-ID	3EGF015556

Gewichtsführung Rechtecktunnel

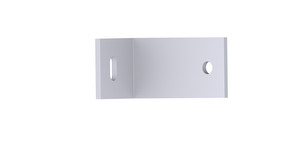

Variante: Befestigungswinkel

Produkt	Befestigungswinkel
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF012680

Mechanische Werte

	Wert
Bezeichnung	Befestigungswinkel
Ebs	Ebs 08.10.72
L	100 mm
Werkstoff	EN AW-6060 T66
Material-ID	3EGF012680

Gewichtsführung Mast

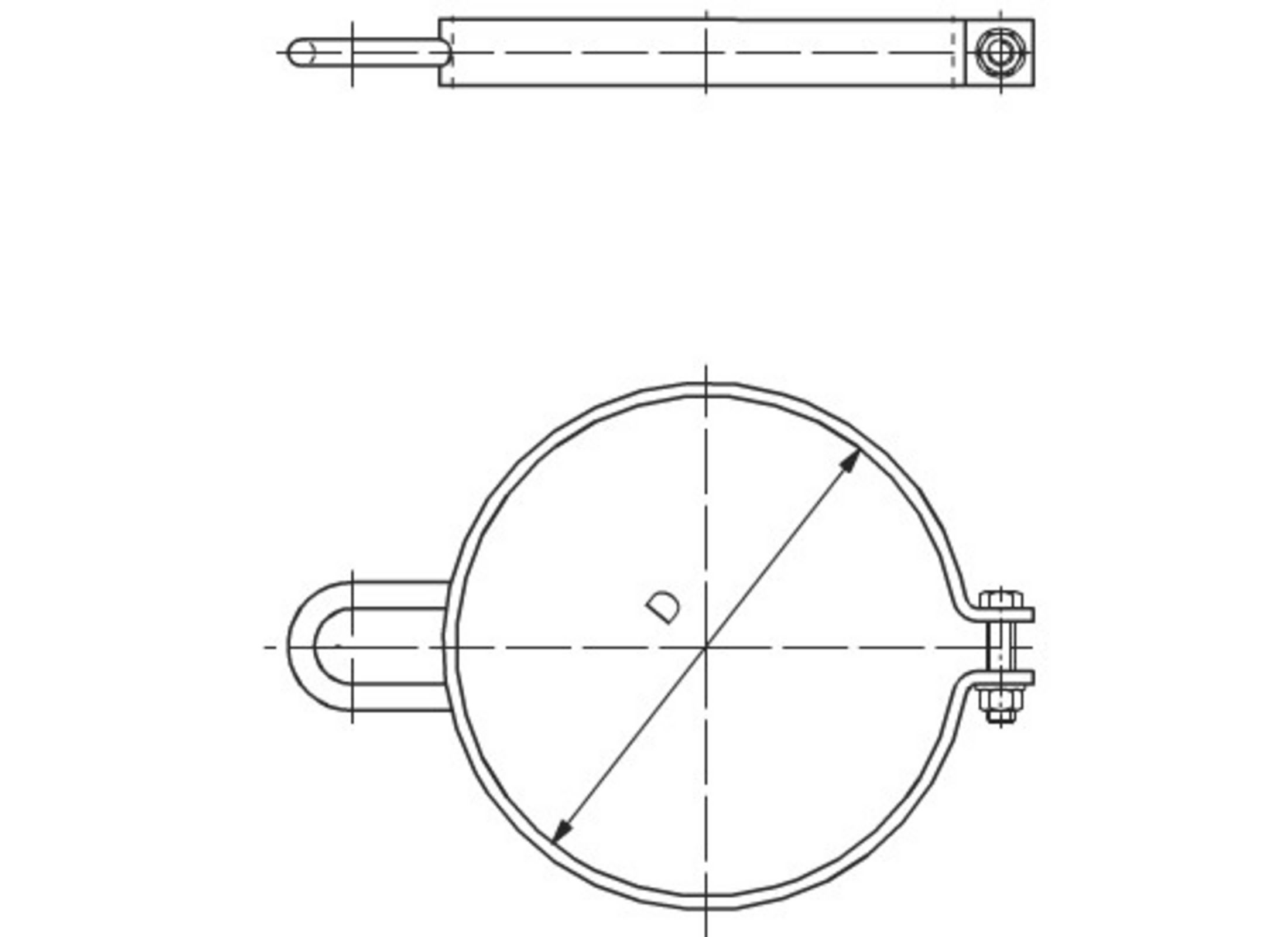

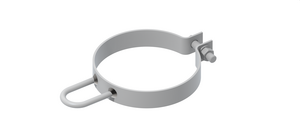

Variante: Gewichtsführungsschelle D 208 mm

Produkt	Gewichtsführungsschelle D 208 mm
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011338

Mechanische Werte

	Wert
Bezeichnung	Gewichtsführungsschelle D 208 mm
Ebs	Ebs 08.10.31 E
Masse	1,3 kg
Durchmesser	208 mm
Werkstoff	EN X5CrNi18-10
Material-ID	3EGF011338

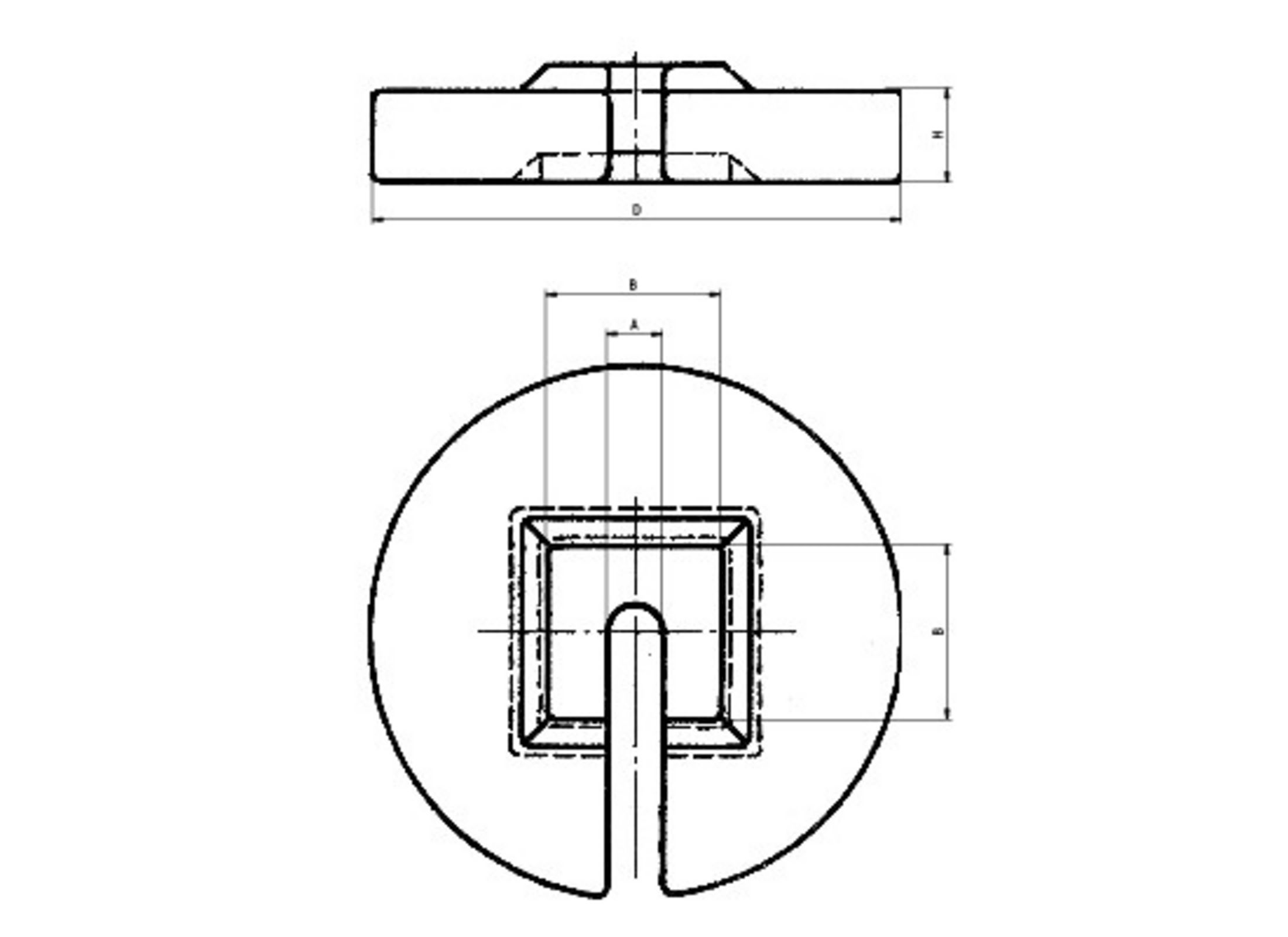

Gewichtsplatten

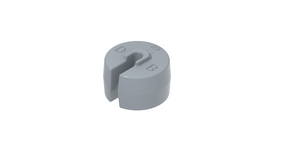

Variante: Gewichtsplatte D 205 mm H 123 mm 25 kg

Produkt	Gewichtsplatte D 205 mm H 123 mm 25 kg
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF019529

Mechanische Werte

	Wert
Bezeichnung	Gewichtsplatte D 205 mm H 123 mm 25 kg
Masse	25 kg
Durchmesser	205 mm
Höhe	123 mm
Werkstoff	EN-JL 1020
Material-ID	3EGF019529

Gewichtsstangen

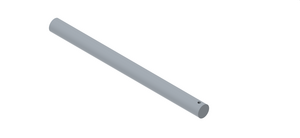

Variante: Gewichtsstange L 350 mm

Produkt	Gewichtsstange L 350 mm
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF018695

Mechanische Werte

	Wert
Bezeichnung	Gewichtsstange L 350 mm
Ebs	Ebs 08.10.62 A
L	350 mm
Durchmesser	26 mm
Masse	1,46 kg
Werkstoff	EN S235JR+C
Material-ID	3EGF018695

Gewichtssatzträger

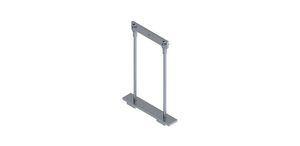

Variante: Gewichtssatzträger Tunnel B 1194 mm 10 kN

Produkt	Gewichtssatzträger Tunnel B 1194 mm 10 kN
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF018693

Mechanische Werte

	Wert
Bezeichnung	Gewichtssatzträger Tunnel B 1194 mm 10 kN
Ebs	Ebs 08.10.60 A
Nennkraft	10 kN
Breite	1194 mm
Material-ID	3EGF018693
