Streckentrenner

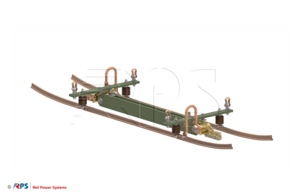

Streckentrenner 1,5 kV mit GFK-Stab und Schleifkufen gebrückt

Produkt	Streckentrenner 1,5 kV mit GFK-Stab und Schleifkufen gebrückt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF015682

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 45 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit GFK-Stab und Schleifkufen gebrückt
Werkstoff	Kunststoffisolator
Masse	12,5 kg
Nennkraft	15 kN
Länge	1500 mm
Fahrdraht	AC 80 -150
Anzahl Fahrdrähte	1
Maximale Befahrgeschwindigkeit	100 km/h
Material-ID	3EGF015682

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit GFK-Stab und Schleifkufen gebrückt
Kriechstrecke	680 mm
Stehwechselspannung, beregnet	25 kV
Nennspannung	1,5 kV
Bemessung-Stoßspannung	85 kV

Streckentrenner 1,5 kV mit GFK-Stab und Schleifkufen

Produkt	Streckentrenner 1,5 kV mit GFK-Stab und Schleifkufen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010289

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 45 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit GFK-Stab und Schleifkufen
Werkstoff	Kunststoffisolator
Masse	16,5 kg
Länge	1300 mm
Fahrdraht	AC 80 -150
Anzahl Fahrdrähte	1
Maximale Befahrgeschwindigkeit	100 km/h
Material-ID	3EGF010289

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit GFK-Stab und Schleifkufen
Kriechstrecke	500 mm
Stehwechselspannung, beregnet	25 kV
Nennspannung	1,5 kV
Bemessung-Stoßspannung	66 kV

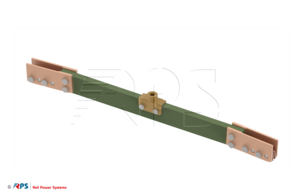

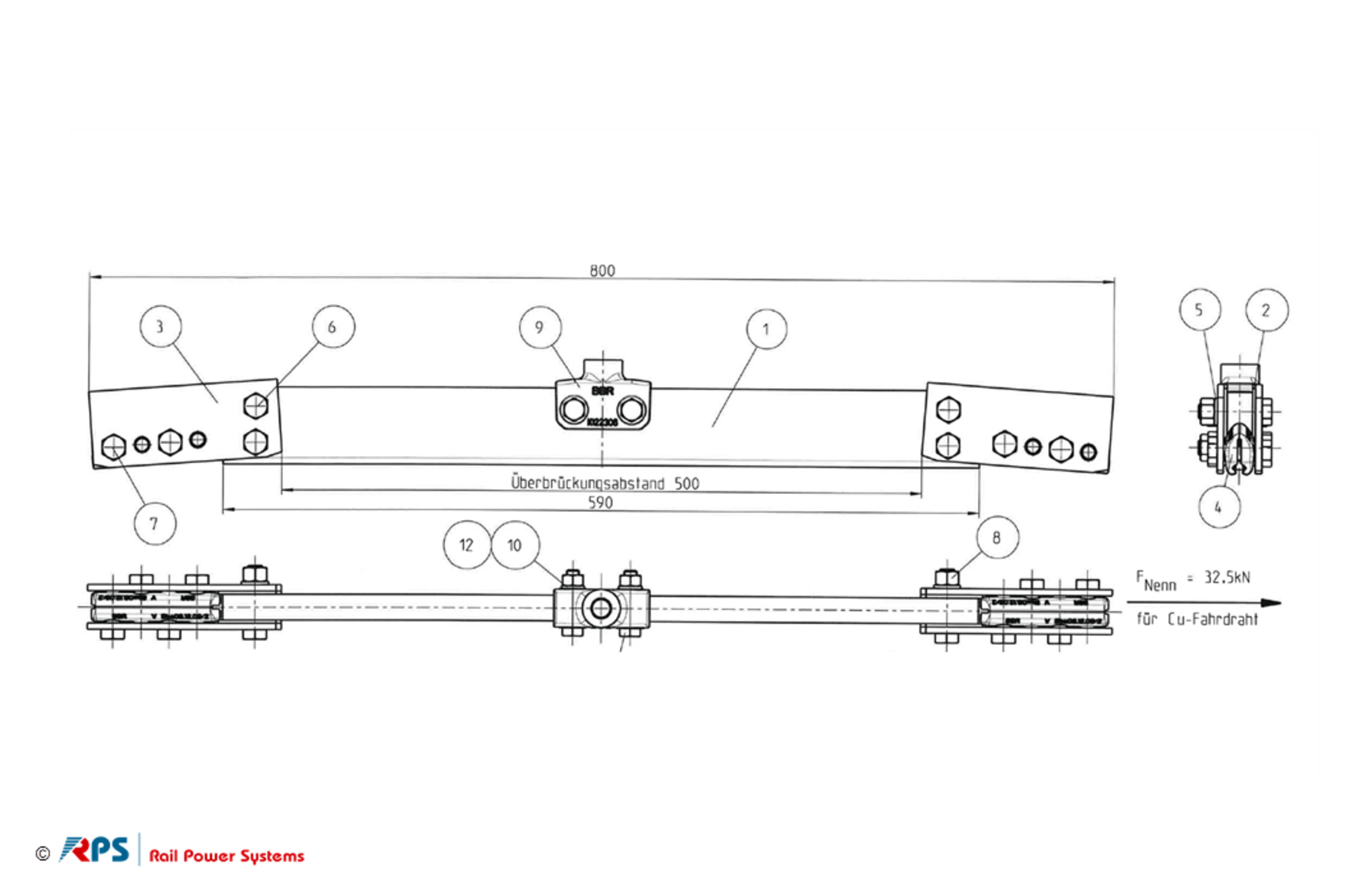

Streckentrenner 1,5 kV mit befahrbarem GFK-Stab ohne Kufen

Produkt	Streckentrenner 1,5 kV mit befahrbarem GFK-Stab ohne Kufen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005855

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 45 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit befahrbarem GFK-Stab ohne Kufen
Werkstoff	Kunststoffisolator
Masse	4,8 kg
Nennkraft	15 kN
Länge	800 mm
Fahrdraht	AC 80 -150
Anzahl Fahrdrähte	1
Maximale Befahrgeschwindigkeit	100 km/h
Material-ID	3EGF005855

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit befahrbarem GFK-Stab ohne Kufen
Werkstoff	Kunststoffisolator
Stehwechselspannung, beregnet	25 kV
Nennspannung	1,5 kV
Bemessung-Stoßspannung	66 kV

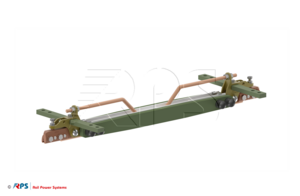

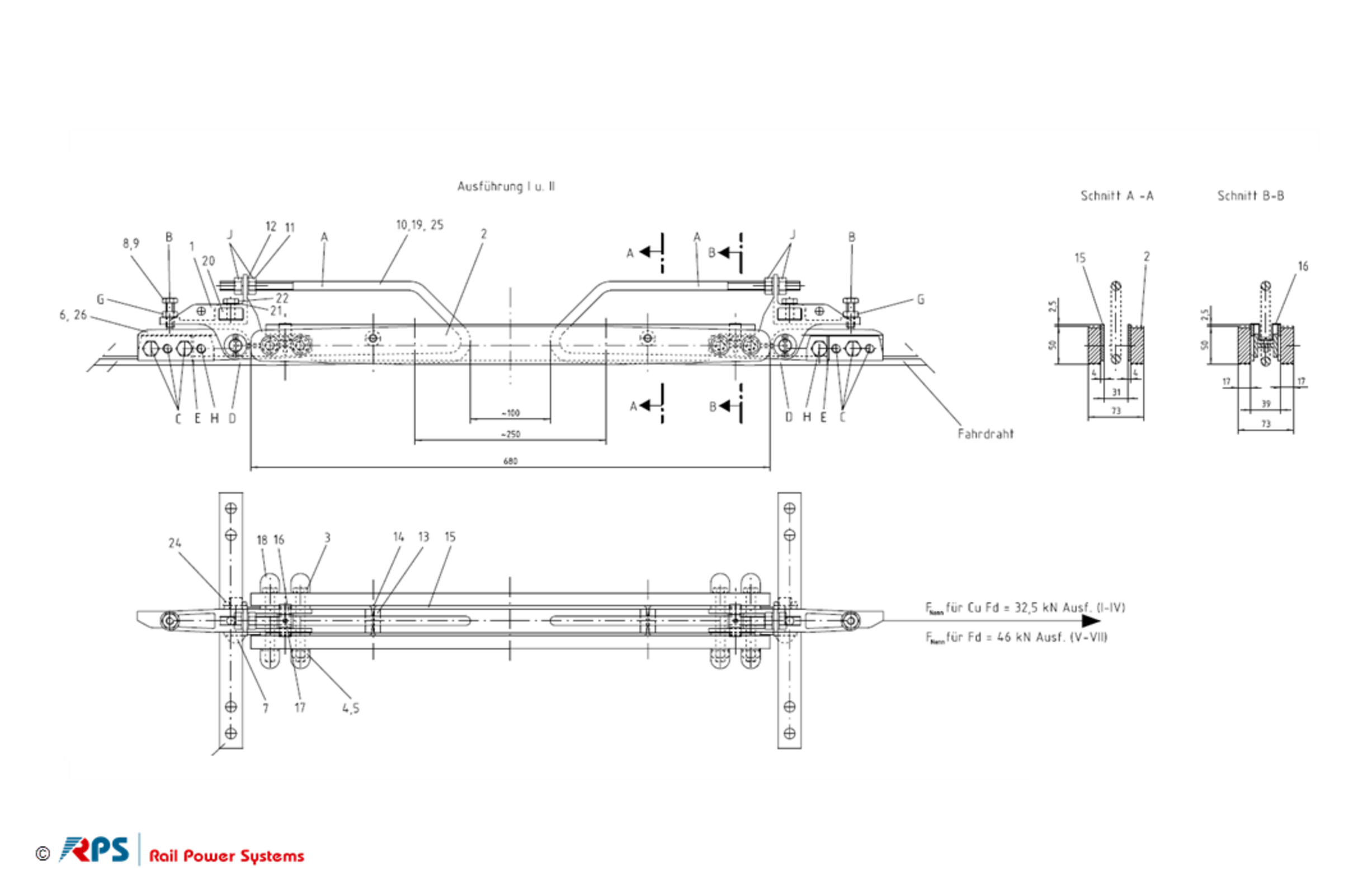

Streckentrenner 1,5 kV mit GFK-Stab und Funkenhörnern

Produkt	Streckentrenner 1,5 kV mit GFK-Stab und Funkenhörnern
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF008040

Funkenhörner: ja
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 45 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit GFK-Stab und Funkenhörnern
Werkstoff	Kunststoffisolator
Masse	8,6 kg
Nennkraft	15 kN
Fahrdraht	AC 80 -150
Anzahl Fahrdrähte	1
Maximale Befahrgeschwindigkeit	100 km/h
Material-ID	3EGF008040

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit GFK-Stab und Funkenhörnern
Kriechstrecke	250 mm
Stehwechselspannung, beregnet	25 kV
Nennspannung	1,5 kV
Bemessung-Stoßspannung	66 kV

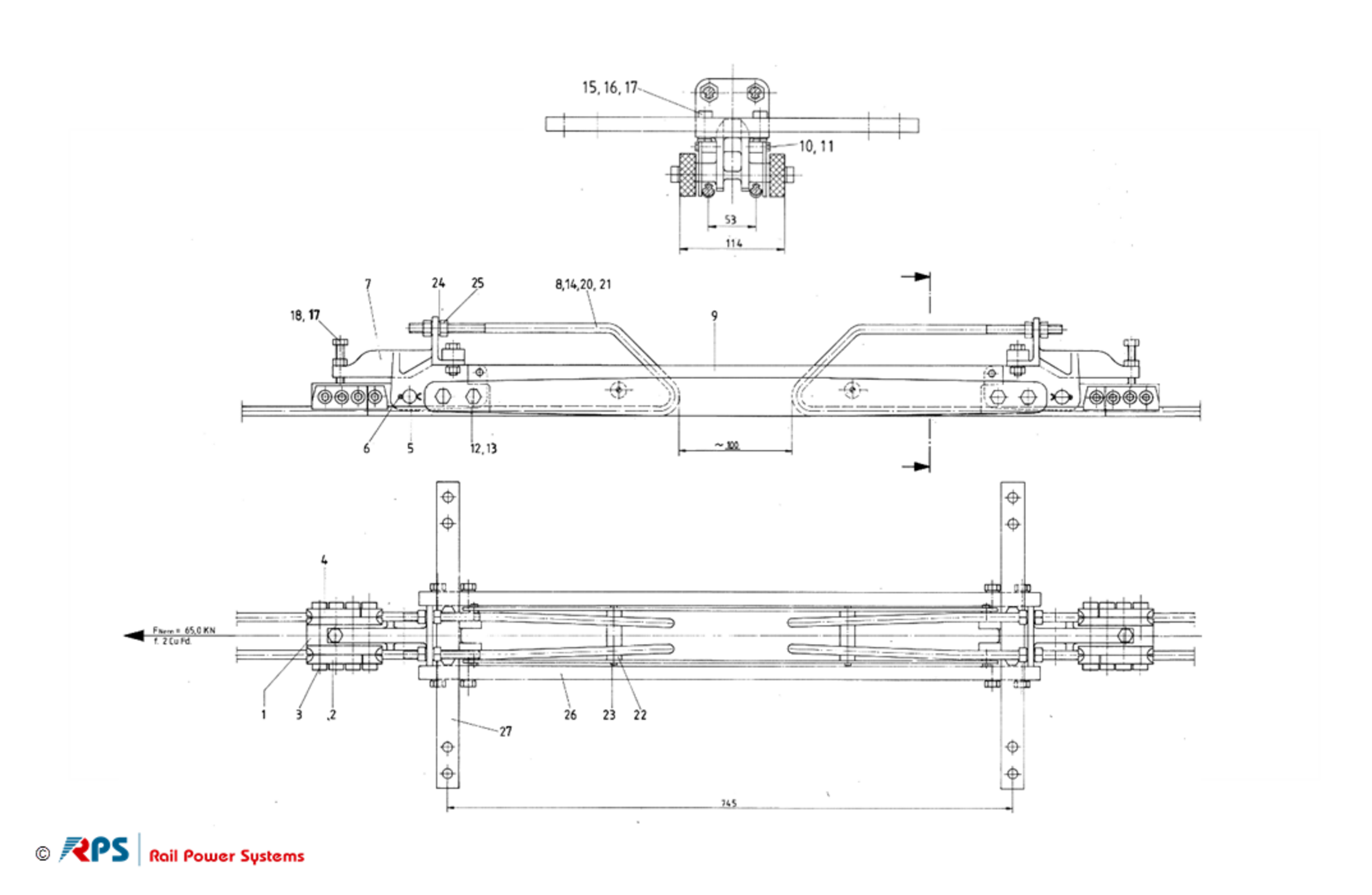

Streckentrenner 1,5 kV mit GFK-Stab und Funkenhörnern 2FD

Produkt	Streckentrenner 1,5 kV mit GFK-Stab und Funkenhörnern 2FD
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF008412

Funkenhörner: ja
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 45 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit GFK-Stab und Funkenhörnern 2FD
Werkstoff	Kunststoffisolator
Masse	15,3 kg
Nennkraft	15 kN
Fahrdraht	AC 80 -150
Anzahl Fahrdrähte	2
Maximale Befahrgeschwindigkeit	100 km/h
Material-ID	3EGF008412

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit GFK-Stab und Funkenhörnern 2FD
Kriechstrecke	250 mm
Stehwechselspannung, beregnet	25 kV
Nennspannung	1,5 kV
Bemessung-Stoßspannung	66 kV

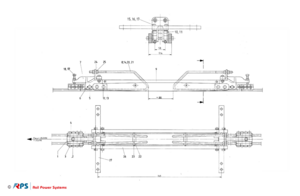

Streckentrenner 1,5 kV mit befahrbarem GFK-Stab für 2FD

Produkt	Streckentrenner 1,5 kV mit befahrbarem GFK-Stab für 2FD
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF006013

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 45 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 1,5 kV mit befahrbarem GFK-Stab für 2FD
Werkstoff	Kunststoffisolator
Masse	14,70 kg
Nennkraft	15 kN
Fahrdraht	AC 80 -150
Anzahl Fahrdrähte	2
Maximale Befahrgeschwindigkeit	100 km/h
Material-ID	3EGF006013

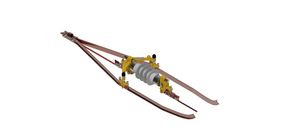

Streckentrenner 3kV mit Kunststoffisolatoren

Produkt	Streckentrenner 3kV mit Kunststoffisolatoren
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF021387

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 3kV mit Kunststoffisolatoren
Werkstoff	Kunststoffisolator
Masse	22 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h
Länge	1595 mm
Anzahl Fahrdrähte	1
Material-ID	3EGF021387

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 3kV mit Kunststoffisolatoren
Nennspannung	3 kV
Kriechstrecke	444 mm
Bemessung-Stoßspannung	30 kV
Stehwechselspannung, beregnet	14 kV

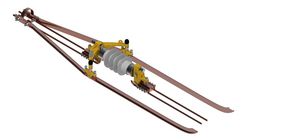

Streckentrenner 3kV mit Kunststoffisolatoren 2FD

Produkt	Streckentrenner 3kV mit Kunststoffisolatoren 2FD
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF021386

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 3kV mit Kunststoffisolatoren 2FD
Werkstoff	Kunststoffisolator
Masse	27 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h
Länge	1840 mm
Anzahl Fahrdrähte	2
Material-ID	3EGF021386

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 3kV mit Kunststoffisolatoren 2FD
Nennspannung	3 kV
Kriechstrecke	444 mm
Bemessung-Stoßspannung	30 kV
Stehwechselspannung, beregnet	14 kV

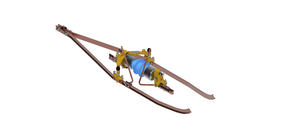

Streckentrenner 3 kV mit Kunststoffisolatoren und Funkenhörnern

Produkt	Streckentrenner 3 kV mit Kunststoffisolatoren und Funkenhörnern
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF021867

Funkenhörner: ja
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 3 kV mit Kunststoffisolatoren und Funkenhörnern
Werkstoff	Kunststoffisolator
Masse	26 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h km/h
Länge	1597 mm
Anzahl Fahrdrähte	1
Material-ID	3EGF021867

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 3 kV mit Kunststoffisolatoren und Funkenhörnern
Nennspannung	1,5 kV
Kriechstrecke	250 mm
Bemessung-Stoßspannung	30 kV
Stehwechselspannung, beregnet	14 kV

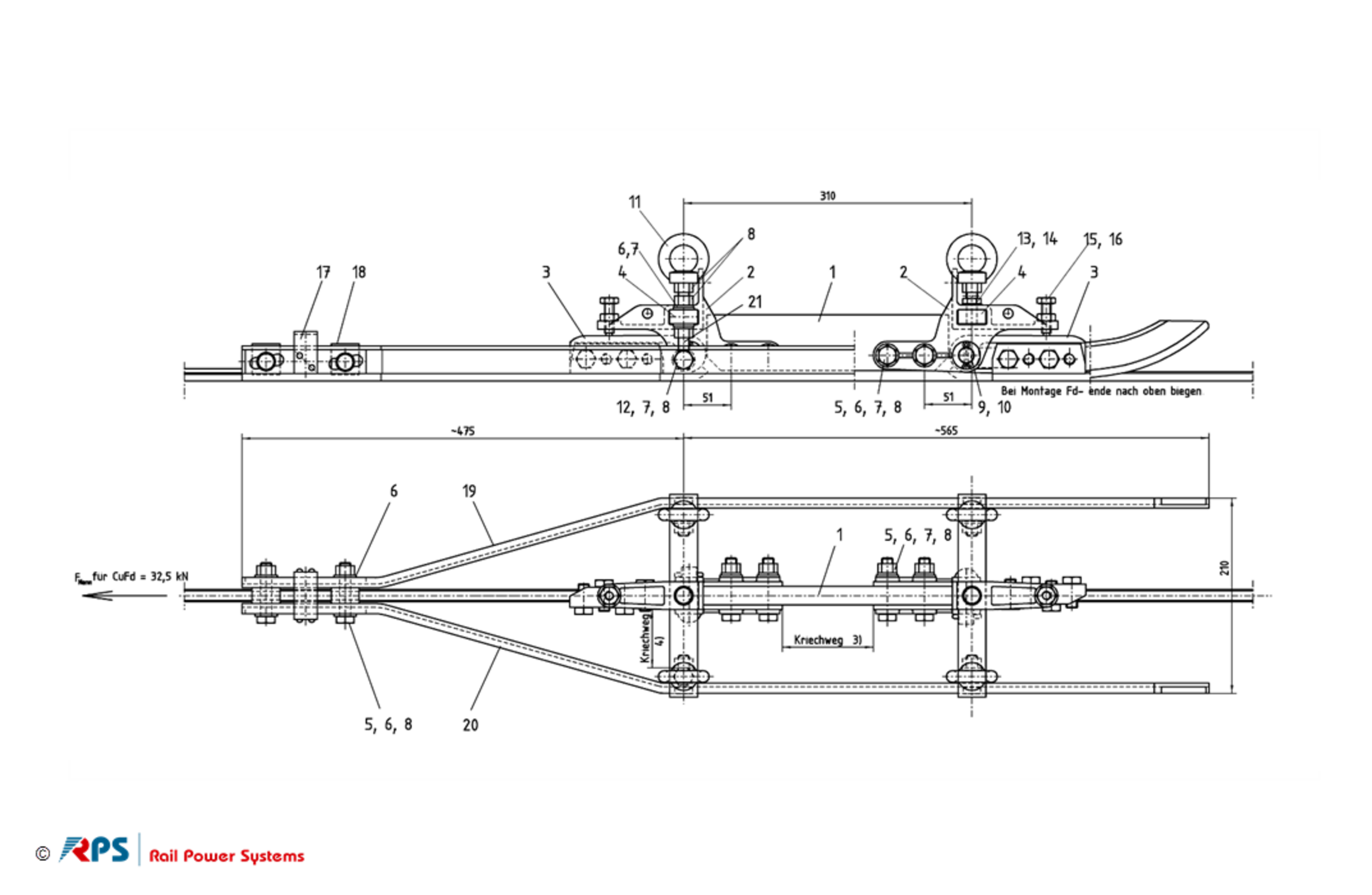

Streckentrenner 3 kV mit GFK Stab

Produkt	Streckentrenner 3 kV mit GFK Stab
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011680

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 45 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 3 kV mit GFK Stab
Werkstoff	Kunststoffisolator
Masse	14 kg
Nennkraft	15 kN
Fahrdraht	AC 80 - 120
Maximale Befahrgeschwindigkeit	100 km/h
Anzahl Fahrdrähte	1
Material-ID	3EGF011680

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 3 kV mit GFK Stab
Nennspannung	3 kV

Streckentrenner 15 kV mit Kunsstoffisolatoren

Produkt	Streckentrenner 15 kV mit Kunsstoffisolatoren
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF020747

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunsstoffisolatoren
Werkstoff	Kunststoffisolator
Masse	26,5 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h
Länge	2012 mm
Anzahl Fahrdrähte	1
Material-ID	3EGF020747

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunsstoffisolatoren
Nennspannung	15 kV
Bemessung-Stoßspannung	140 kV
Stehwechselspannung, beregnet	70 kV
Kriechstrecke	842 mm

Streckentrenner 15 kV mit Keramikisolator

Produkt	Streckentrenner 15 kV mit Keramikisolator
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF007890

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Keramikisolator
Werkstoff	Keramikisolator
Masse	28,5 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	120 km/h
Länge	1600 mm
Anzahl Fahrdrähte	1
Material-ID	3EGF007890

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Keramikisolator
Nennspannung	15 kV
Bemessung-Stoßspannung	93 kV
Stehwechselspannung, beregnet	47 kV
Kriechstrecke	555 mm

Streckentrenner 15 kV mit Keramikisolator kurz

Produkt	Streckentrenner 15 kV mit Keramikisolator kurz
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001831

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Keramikisolator kurz
Werkstoff	Keramikisolator
Masse	26,4 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h
Länge	1600 mm
Anzahl Fahrdrähte	1
Material-ID	3EGF001831

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Keramikisolator kurz
Nennspannung	15 kV
Bemessung-Stoßspannung	93 kV
Stehwechselspannung, beregnet	47 kV

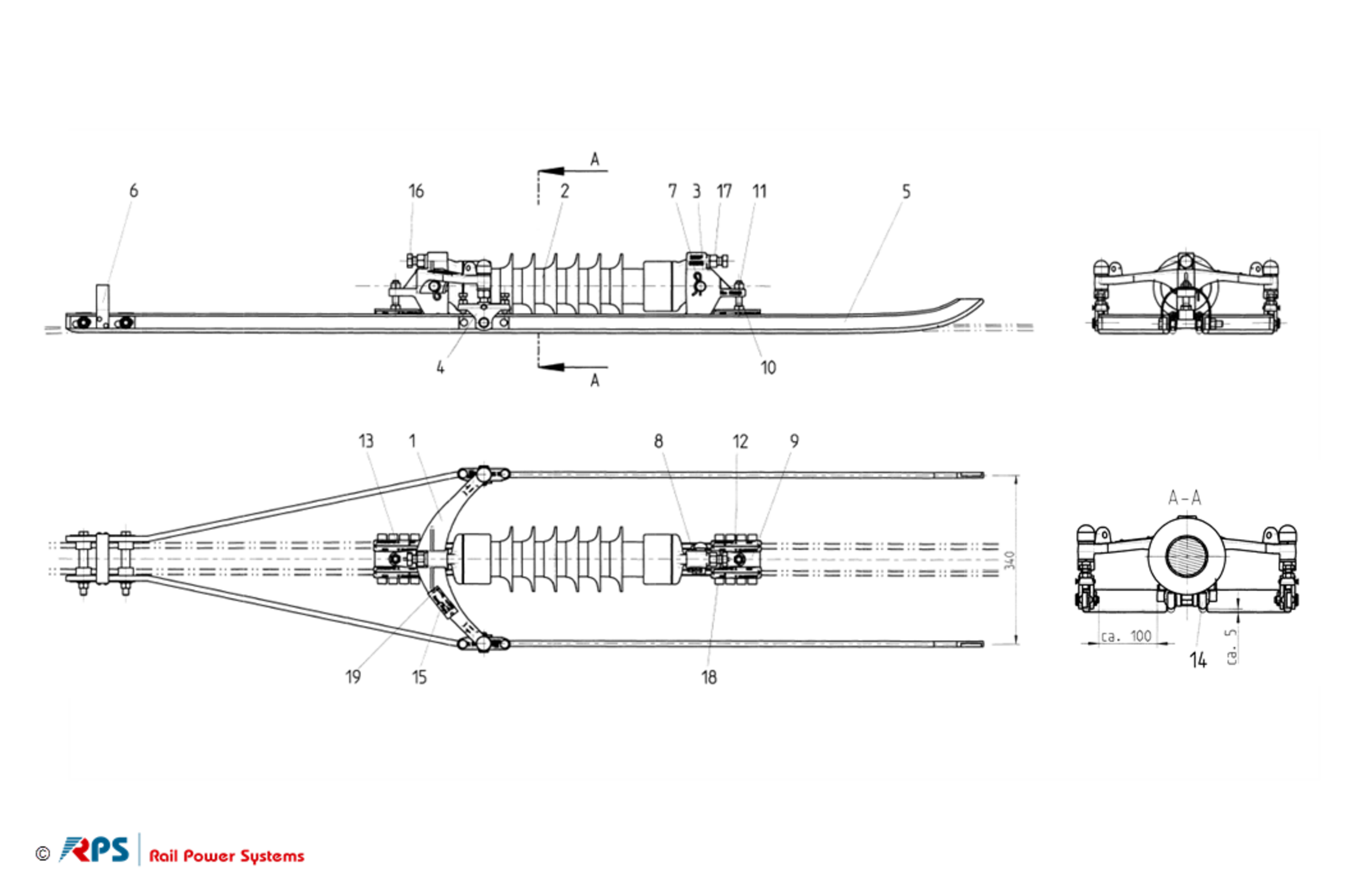

Streckentrenner 15 kV mit Kunststoffisoslatoren 2FD

Produkt	Streckentrenner 15 kV mit Kunststoffisoslatoren 2FD
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010628

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunststoffisoslatoren 2FD
Werkstoff	Kunststoffisolator
Masse	29,1 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h
Länge	1600 mm
Anzahl Fahrdrähte	2
Material-ID	3EGF010628

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunststoffisoslatoren 2FD
Nennspannung	15 kV
Bemessung-Stoßspannung	93 kV
Stehwechselspannung, beregnet	47 kV
Kriechstrecke	555 mm

Streckentrenner 15 kV mit Kunststoffisoslatoren

Produkt	Streckentrenner 15 kV mit Kunststoffisoslatoren
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001880

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunststoffisoslatoren
Werkstoff	Kunststoffisolator
Masse	26,5 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Maximale Befahrgeschwindigkeit	160 km/h
Länge	1600 mm
Anzahl Fahrdrähte	1
Material-ID	3EGF001880

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 15 kV mit Kunststoffisoslatoren
Nennspannung	15 kV
Bemessung-Stoßspannung	93 kV
Stehwechselspannung, beregnet	47 kV
Kriechstrecke	615 mm

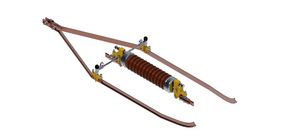

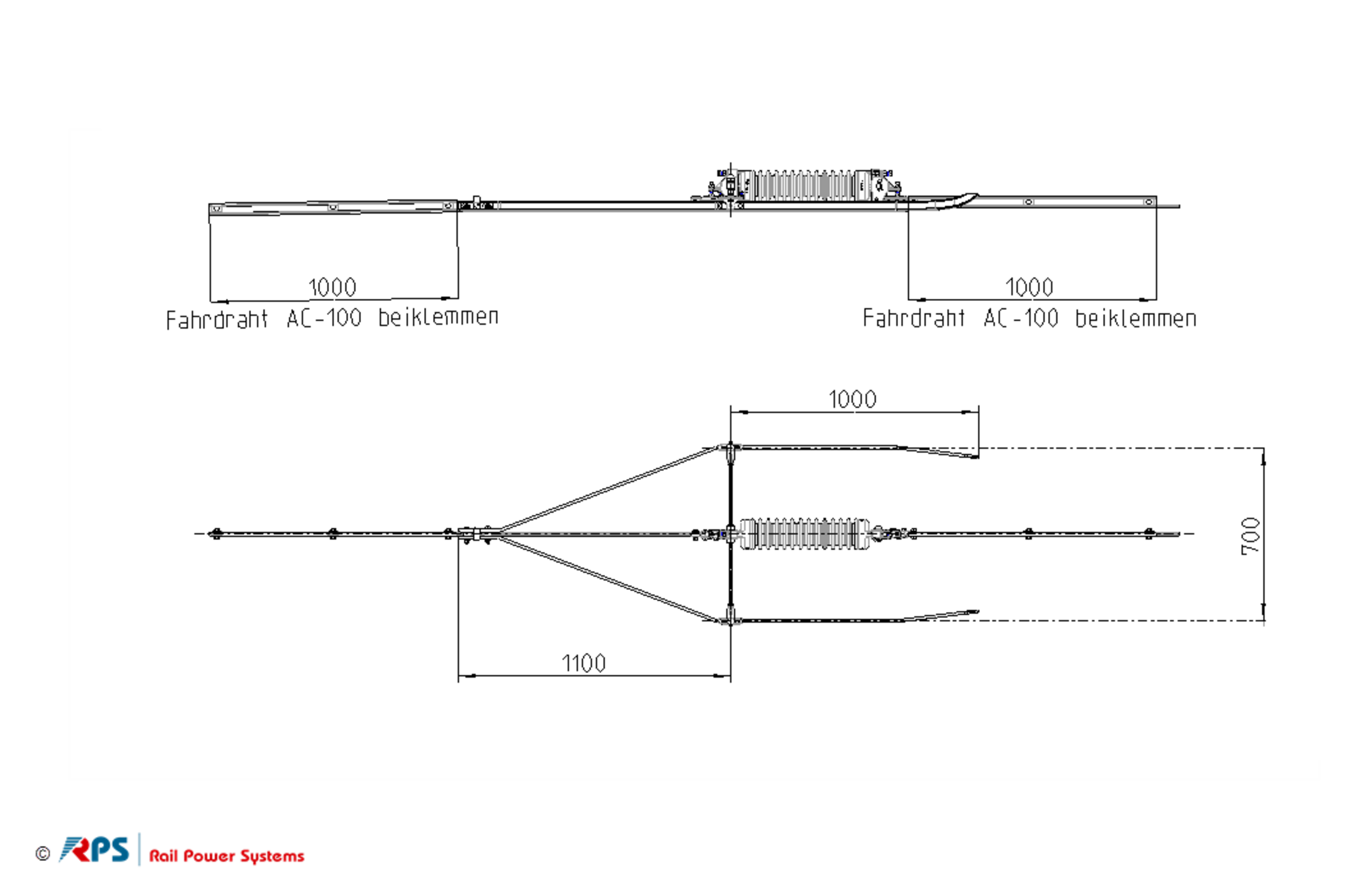

Streckentrenner 25 kV mit Keramikisolator

Produkt	Streckentrenner 25 kV mit Keramikisolator
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF007542

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 25 kV mit Keramikisolator
Werkstoff	Keramikisolator
Masse	38,5 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Anzahl Fahrdrähte	1
Maximale Befahrgeschwindigkeit	160 km/h
Material-ID	3EGF007542

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 25 kV mit Keramikisolator
Nennspannung	25 kV
Kriechstrecke	725 mm
Stehwechselspannung, beregnet	130 kV
Bemessung-Stoßspannung	260 kV

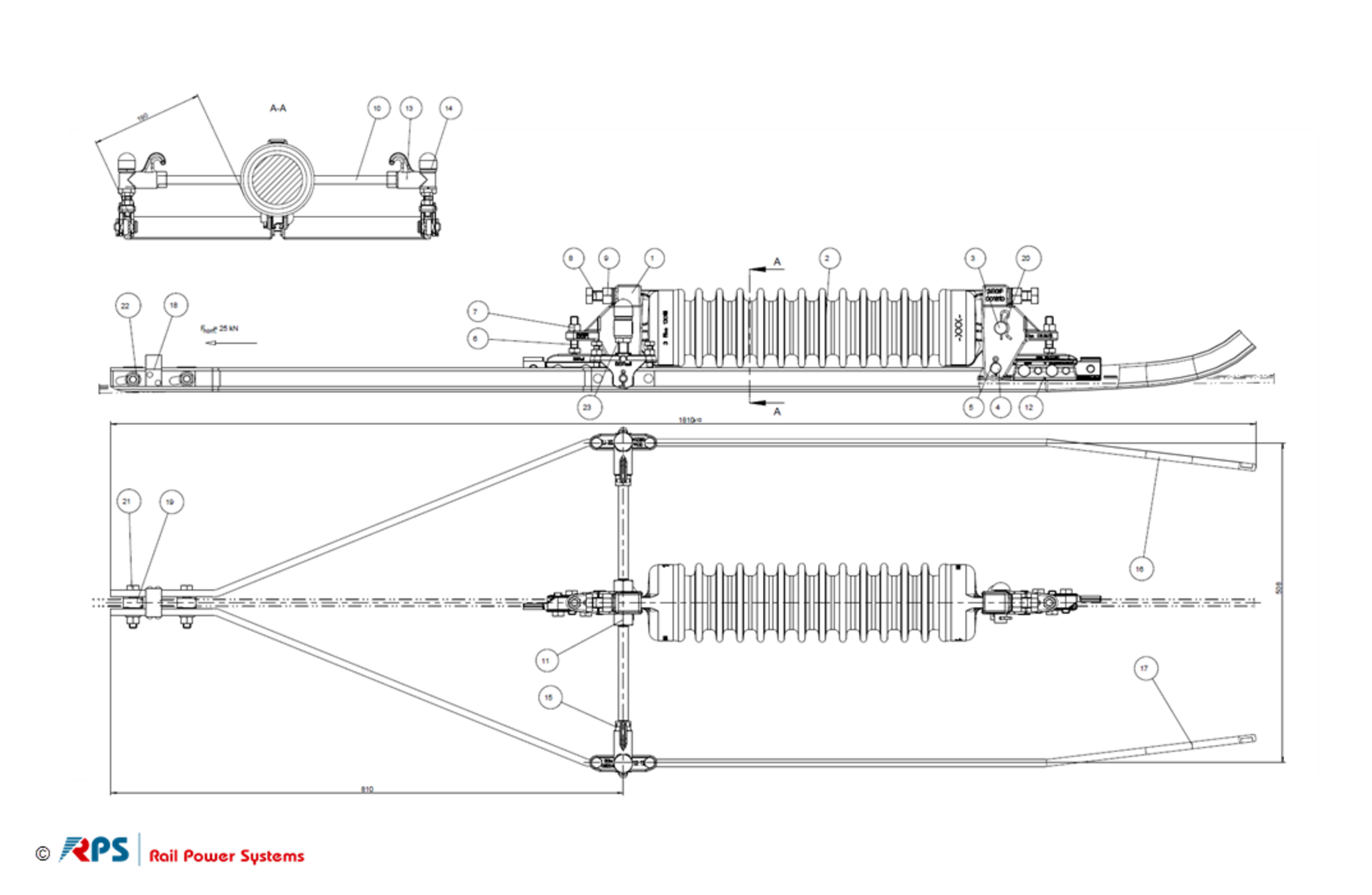

Streckentrenner 25 kV mit Keramikisolator mit Aufhängung

Produkt	Streckentrenner 25 kV mit Keramikisolator mit Aufhängung
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF007541

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 25 kV mit Keramikisolator mit Aufhängung
Werkstoff	Keramikisolator
Masse	32 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Anzahl Fahrdrähte	1
Maximale Befahrgeschwindigkeit	160 km/h
Material-ID	3EGF007541

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 25 kV mit Keramikisolator mit Aufhängung
Nennspannung	25 kV
Kriechstrecke	725 mm
Stehwechselspannung, beregnet	130 kV
Bemessung-Stoßspannung	160 kV

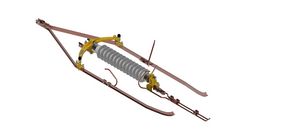

Streckentrenner 25 kV mit Kunststoffisoslatoren mit Funkenhörnern

Produkt	Streckentrenner 25 kV mit Kunststoffisoslatoren mit Funkenhörnern
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF021651

Funkenhörner: ja
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 25 kV mit Kunststoffisoslatoren mit Funkenhörnern
Werkstoff	Kunststoffisolator
Masse	31,6 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Anzahl Fahrdrähte	1
Maximale Befahrgeschwindigkeit	160 km/h
Material-ID	3EGF021651

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 25 kV mit Kunststoffisoslatoren mit Funkenhörnern
Nennspannung	25 kV
Kriechstrecke	1450 mm
Stehwechselspannung, beregnet	80 kV
Bemessung-Stoßspannung	150 kV

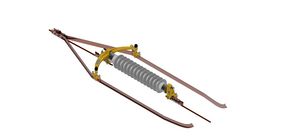

Streckentrenner 25 kV mit Kunststoffisoslatoren

Produkt	Streckentrenner 25 kV mit Kunststoffisoslatoren
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF020748

Funkenhörner: nein
Anzahl Pantographendurchgänge: 2 Mio.
Bruchkraft: 88 kN

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner 25 kV mit Kunststoffisoslatoren
Werkstoff	Kunststoffisolator
Masse	37 kg
Nennkraft	30 kN
Fahrdraht	AC 80 -150
Anzahl Fahrdrähte	1
Maximale Befahrgeschwindigkeit	160 km/h
Material-ID	3EGF020748

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner 25 kV mit Kunststoffisoslatoren
Nennspannung	25 kV
Kriechstrecke	1450 mm
Stehwechselspannung, beregnet	80 kV
Bemessung-Stoßspannung	150 kV

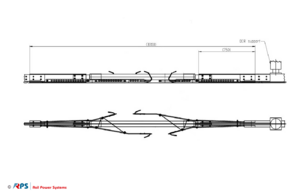

Streckentrenner OSS 25 kV

Produkt	Streckentrenner OSS 25 kV
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF020701

Anzahl Pantographendurchgänge: 2 Mio.

Mechanische Werte

	Wert
Bezeichnung	Streckentrenner OSS 25 kV
Masse	41,9 kg
Material-ID	3EGF020701

Elektrische Werte

	Wert
Bezeichnung	Streckentrenner OSS 25 kV
Nennspannung	25 kV
Kriechstrecke	1100 mm

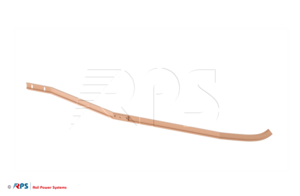

Schleifkufe rechts

Variante:

Produkt	Schleifkufe
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005946

Schleifkufe: rechts
Für Streckentrenner: 3EGF005983
3EGF005984
3EGF008038

Mechanische Werte

	Wert
Werkstoff	Cu-ETP
Länge	1850 mm
Bauart	für Kufenabstand 510 mm
Material-ID	3EGF005946

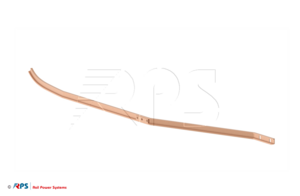

Schleifkufe links

Variante:

Produkt	Schleifkufe
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005945

Schleifkufe: links
Für Streckentrenner: 3EGF005983
3EGF005984
3EGF008038

Mechanische Werte

	Wert
Werkstoff	Cu-ETP
Länge	1850 mm
Bauart	für Kufenabstand 510 mm
Material-ID	3EGF005945
