Zubehör (Seile, Drähte, Rohre)

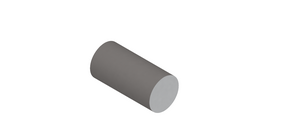

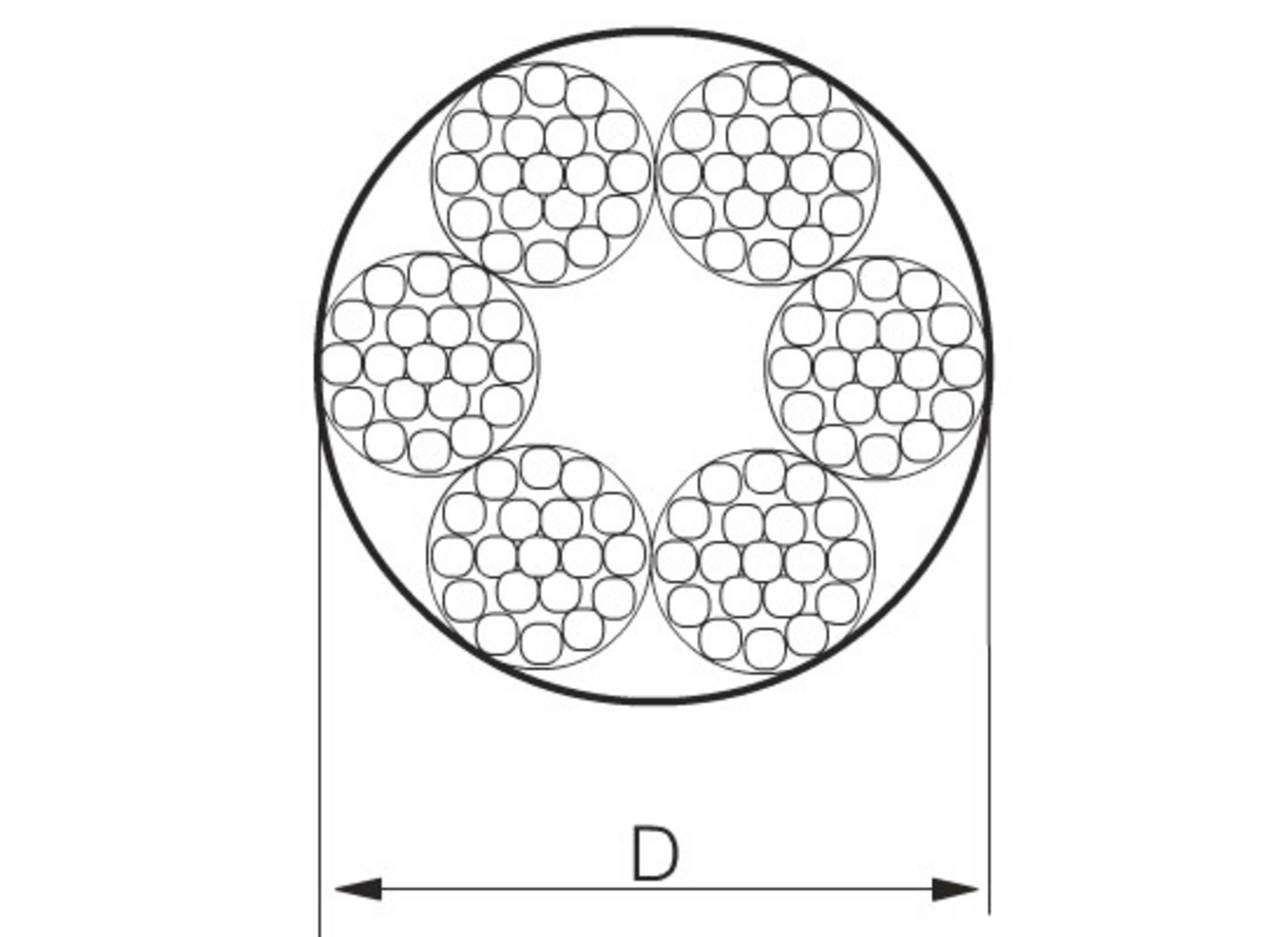

Hängerseil flexibel (EN 12385-4)

Variante: Seil 6 SE-bk 1570 sZ

Produkt	Seil 6 SE-bk 1570 sZ
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002695

Feindrähtig, für Hänger, Beiseile und Verspannungen, aus nichtrostendem Stahl, mit Stahleinlage

Mechanische Werte

	Wert
Bezeichnung	Seil 6 SE-bk 1570 sZ
Werkstoff	nrSt
Masse	0,15 kg
Durchmesser	6 mm
Zeichnungsnummer	EN 12385-4
Material-ID	3EGF002695

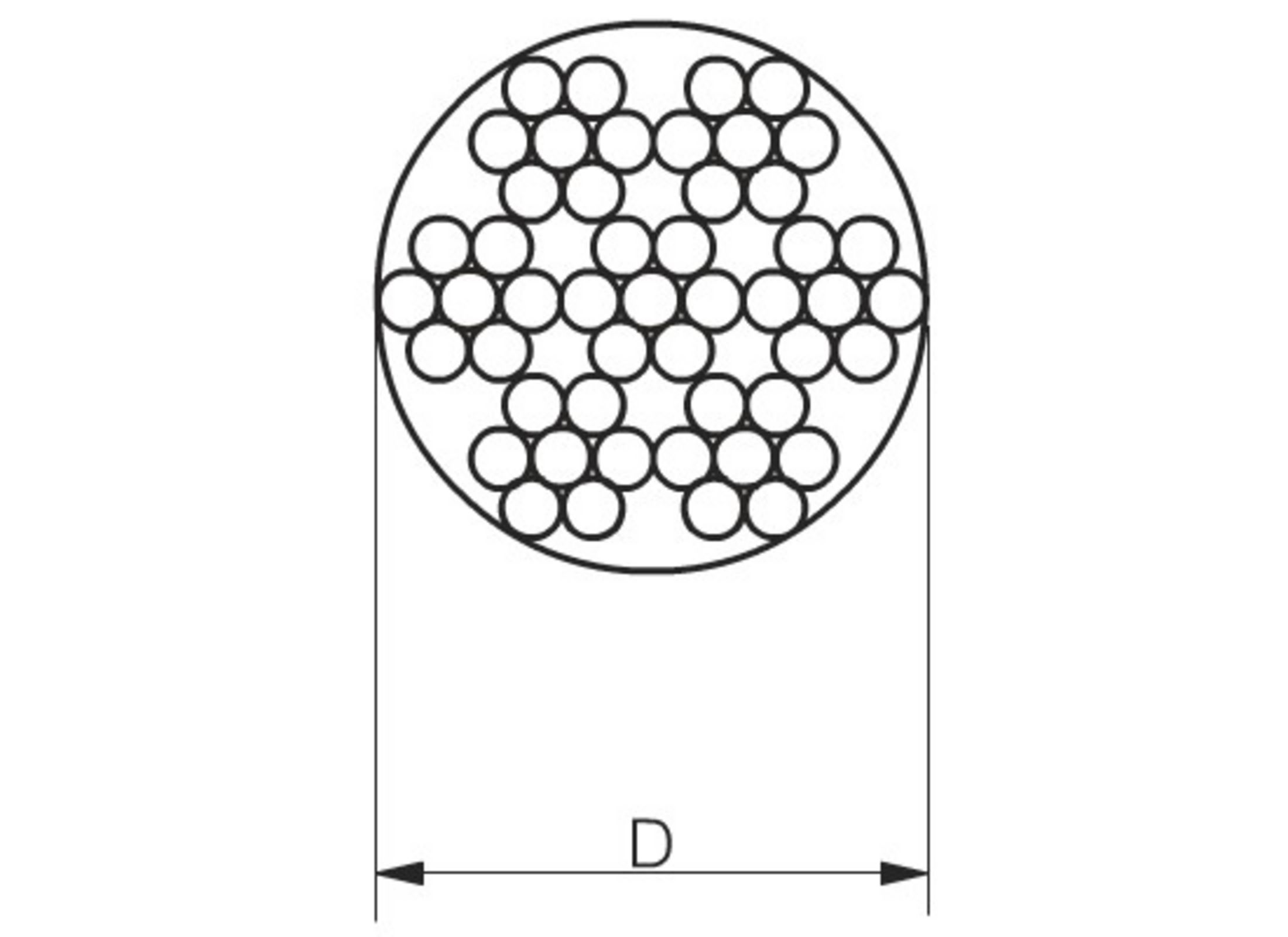

Kupferseil flexibel (DIN 43 138)

Variante: Seil

Produkt	Seil
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011812

feindrähtig, für Stromverbindungen

Mechanische Werte

	Wert
Bezeichnung	Seil
Werkstoff	Cu-ETP
Masse	0,152 kg
Durchmesser	5,9 mm
Seil Q	16 mm²
Zeichnungsnummer	DIN 43 138
Material-ID	3EGF011812

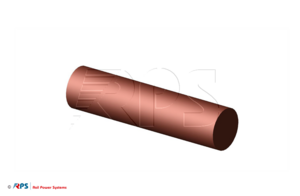

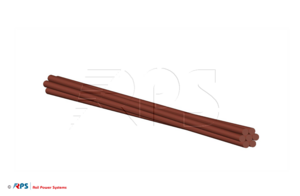

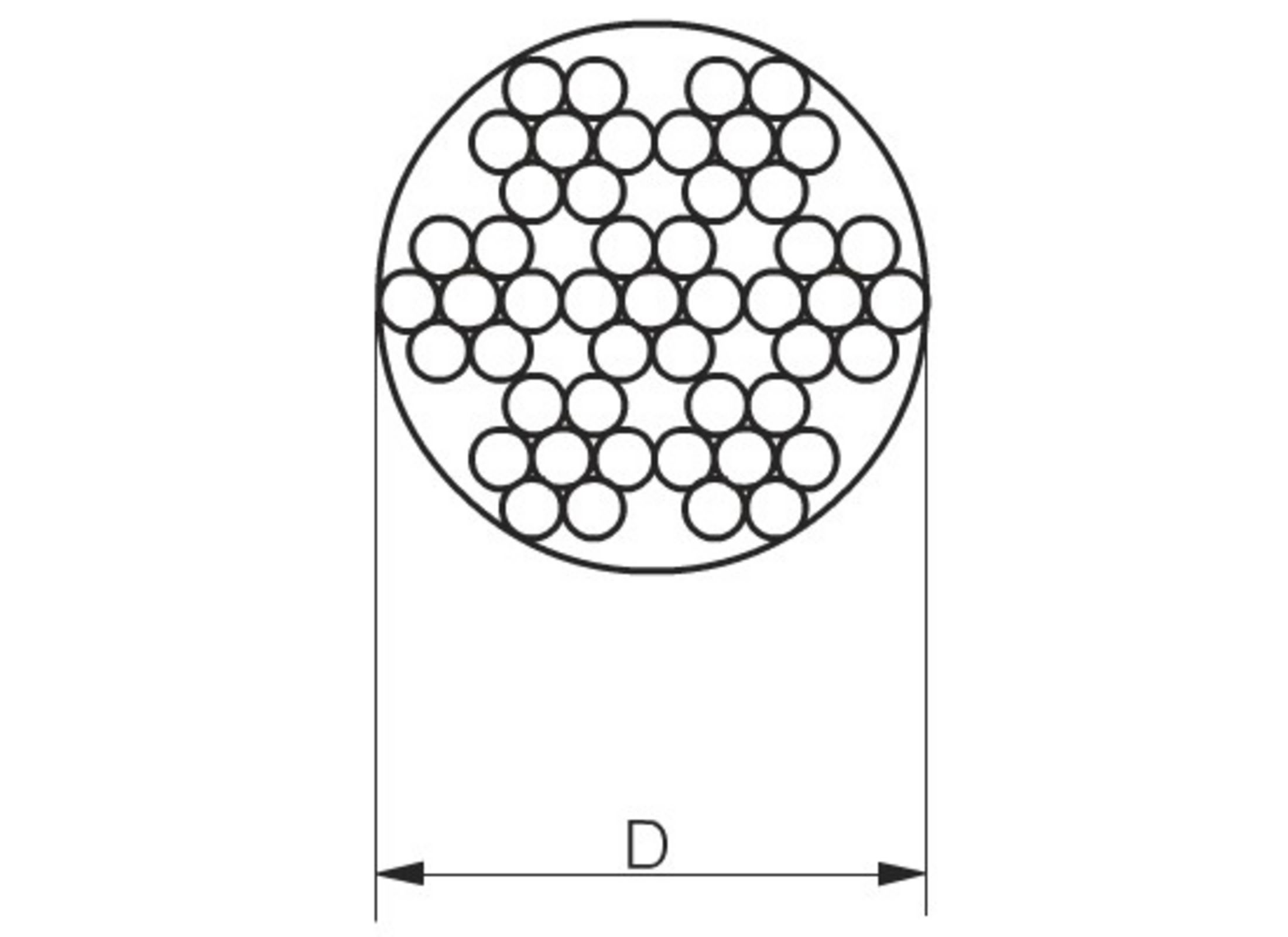

Bronzeseil flexibel (DIN 43 138)

Variante: Seil

Produkt	Seil
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002700

Feindrähtig für Hänger und Beiseile

Mechanische Werte

	Wert
Bezeichnung	Seil
Werkstoff	Bz II
Durchmesser	4,5 mm
Masse	0,089 kg
Seil Q	10 mm²
Zeichnungsnummer	DIN 43 138
Material-ID	3EGF002700

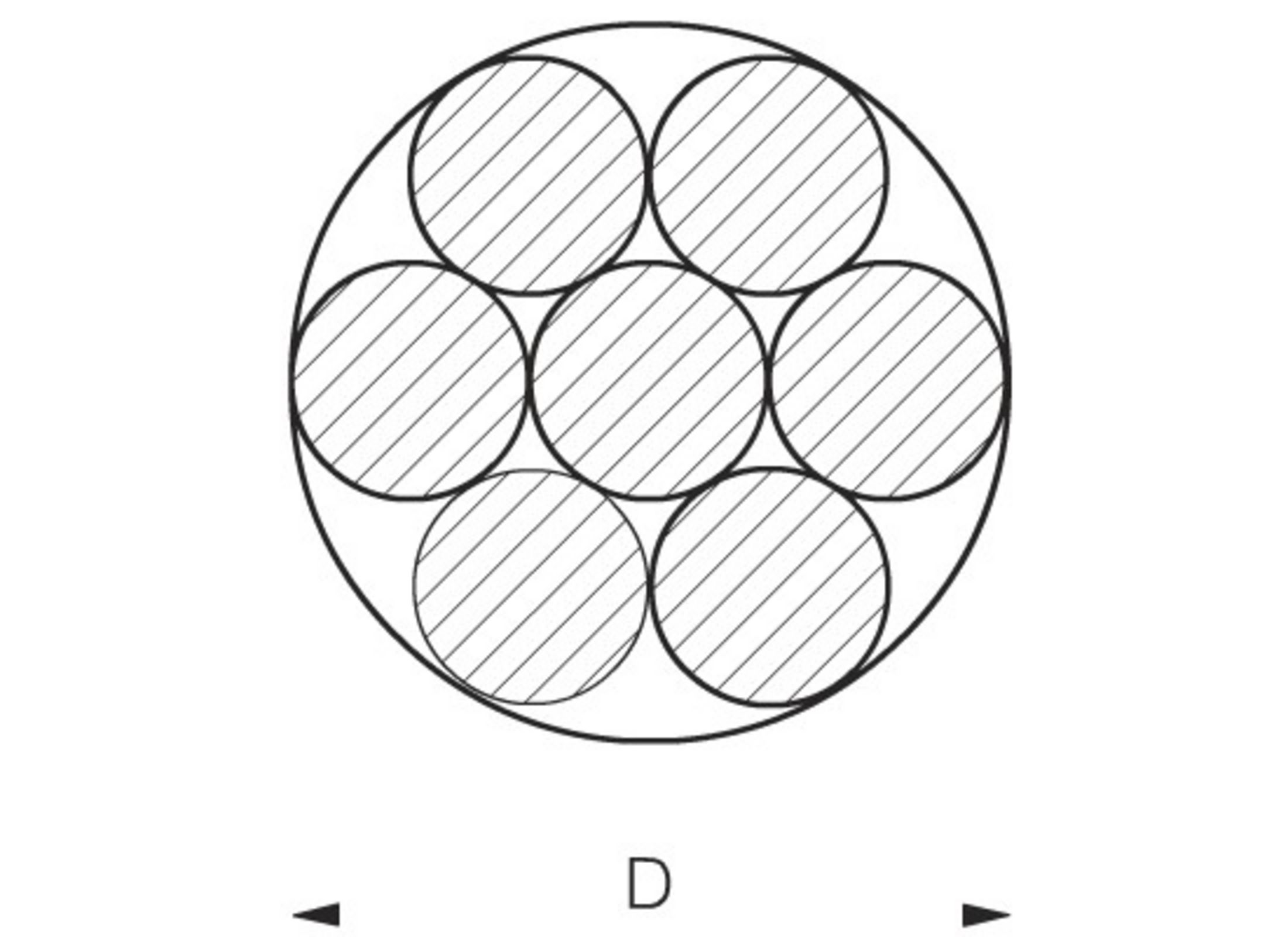

Bronzeseil (DIN 48 201)

Variante: Seil

Produkt	Seil
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002702

Mechanische Werte

	Wert
Bezeichnung	Seil
Werkstoff	Bz II
Masse	0,218 kg
Durchmesser	6,3 mm
Seil Q	25 mm²
Zeichnungsnummer	Ebs 20.01.01
Material-ID	3EGF002702

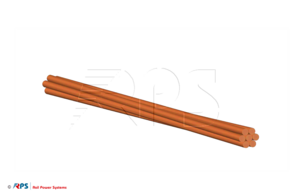

Kupferseil (DIN 48 201)

Variante: Seil

Produkt	Seil
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011803

Mechanische Werte

	Wert
Bezeichnung	Seil
Werkstoff	Cu-ETP
Masse	0,447 kg
Durchmesser	9,0 mm
Seil Q	50 mm²
Zeichnungsnummer	DIN 48 201
Material-ID	3EGF011803

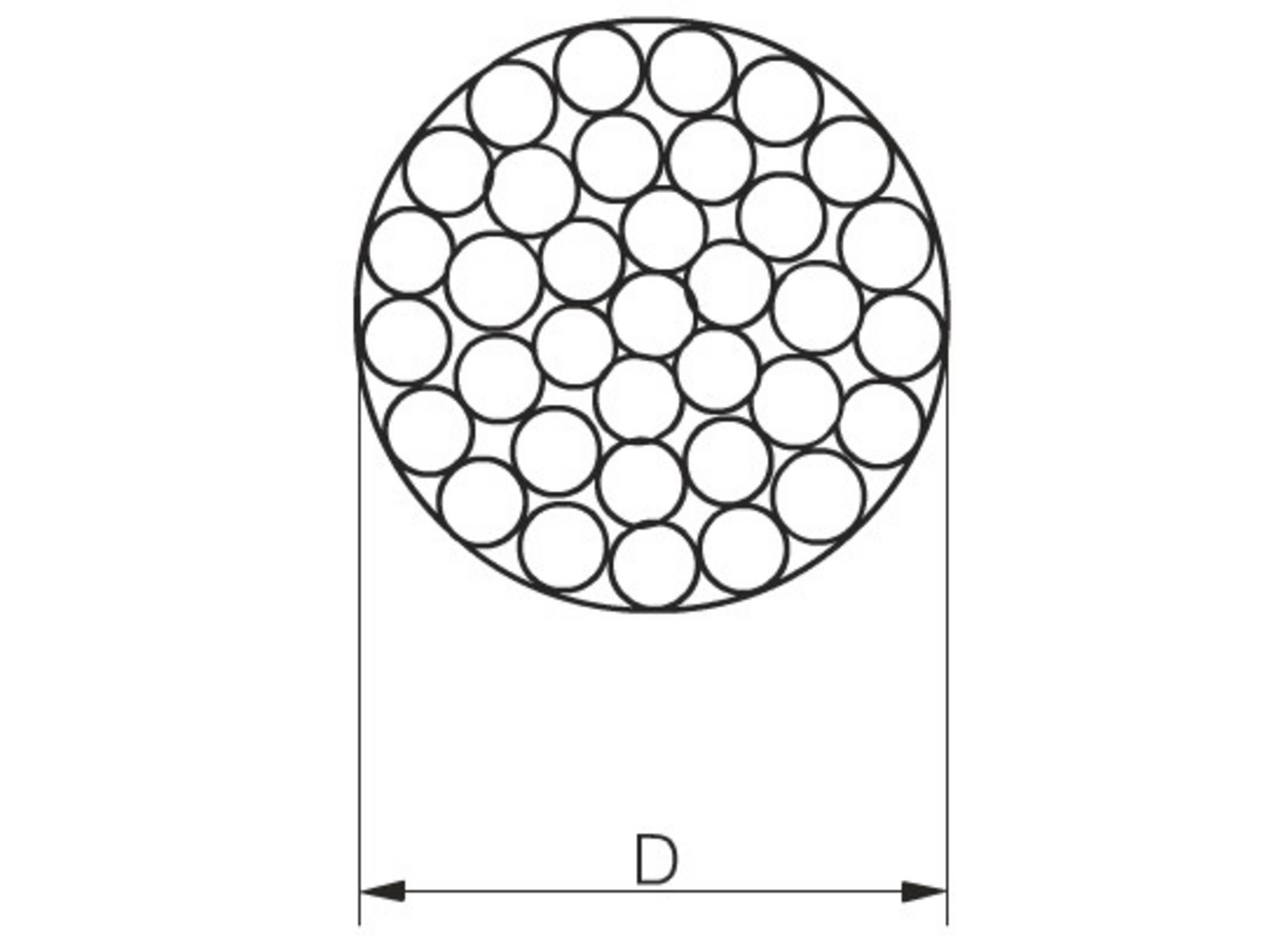

Aluminiumseil (DIN 50182)

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002725

Mechanische Werte

	Wert
Masse	0,670 kg
Durchmesser	20,3 mm
Seil Q	240 mm²
Zeichnungsnummer	Ebs 20.01.01
Material-ID	3EGF002725

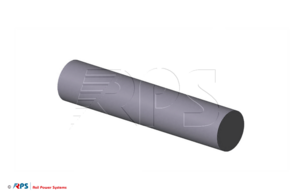

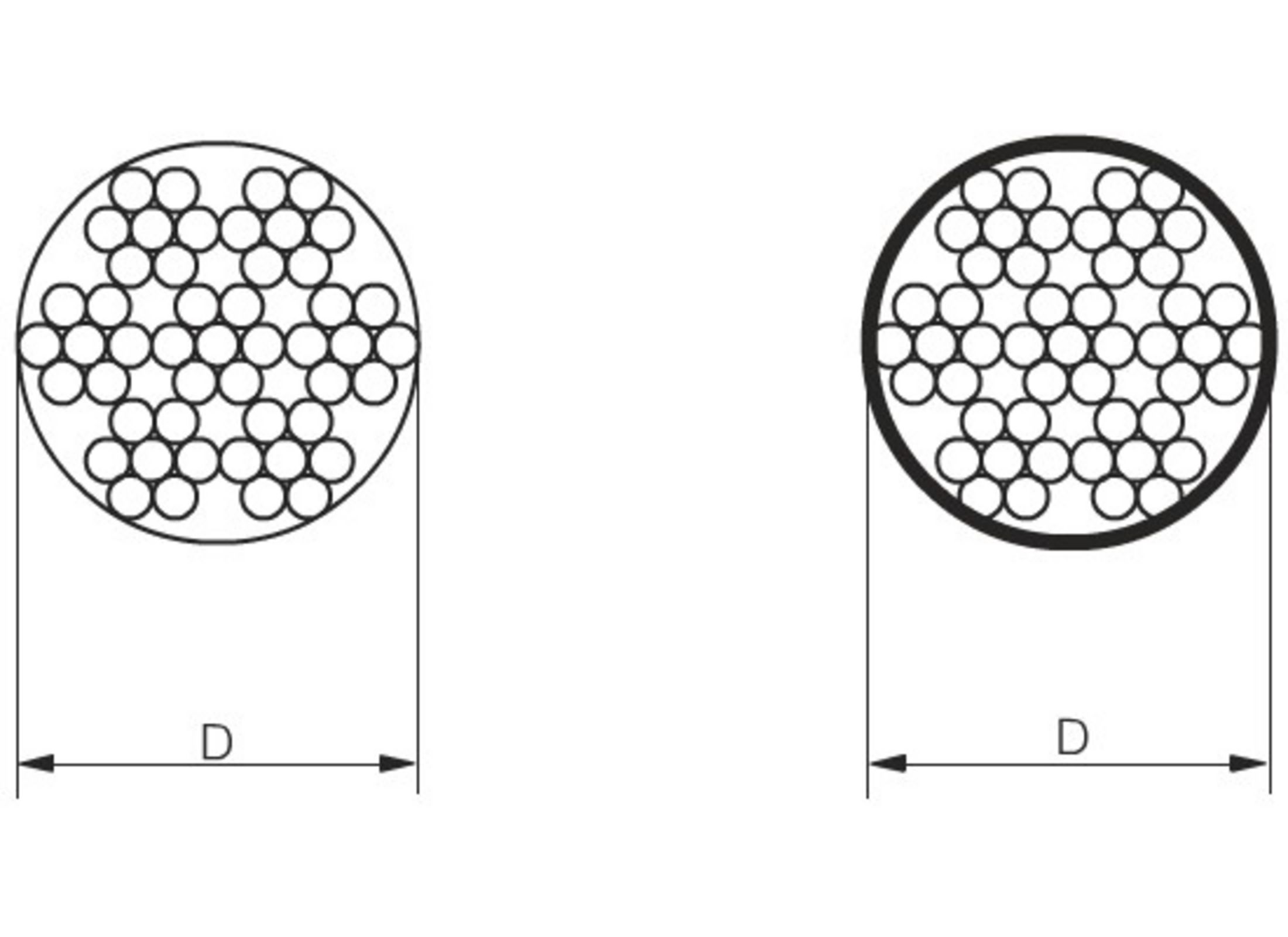

Stahlseil

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002733

Mechanische Werte

	Wert
Ebs	Ebs 20.01.02 B
Masse	0,980 kg
Durchmesser	19,5 mm
Seil Q	95 mm²
Zeichnungsnummer	Ebs 20.01.02 b
Material-ID	3EGF002733

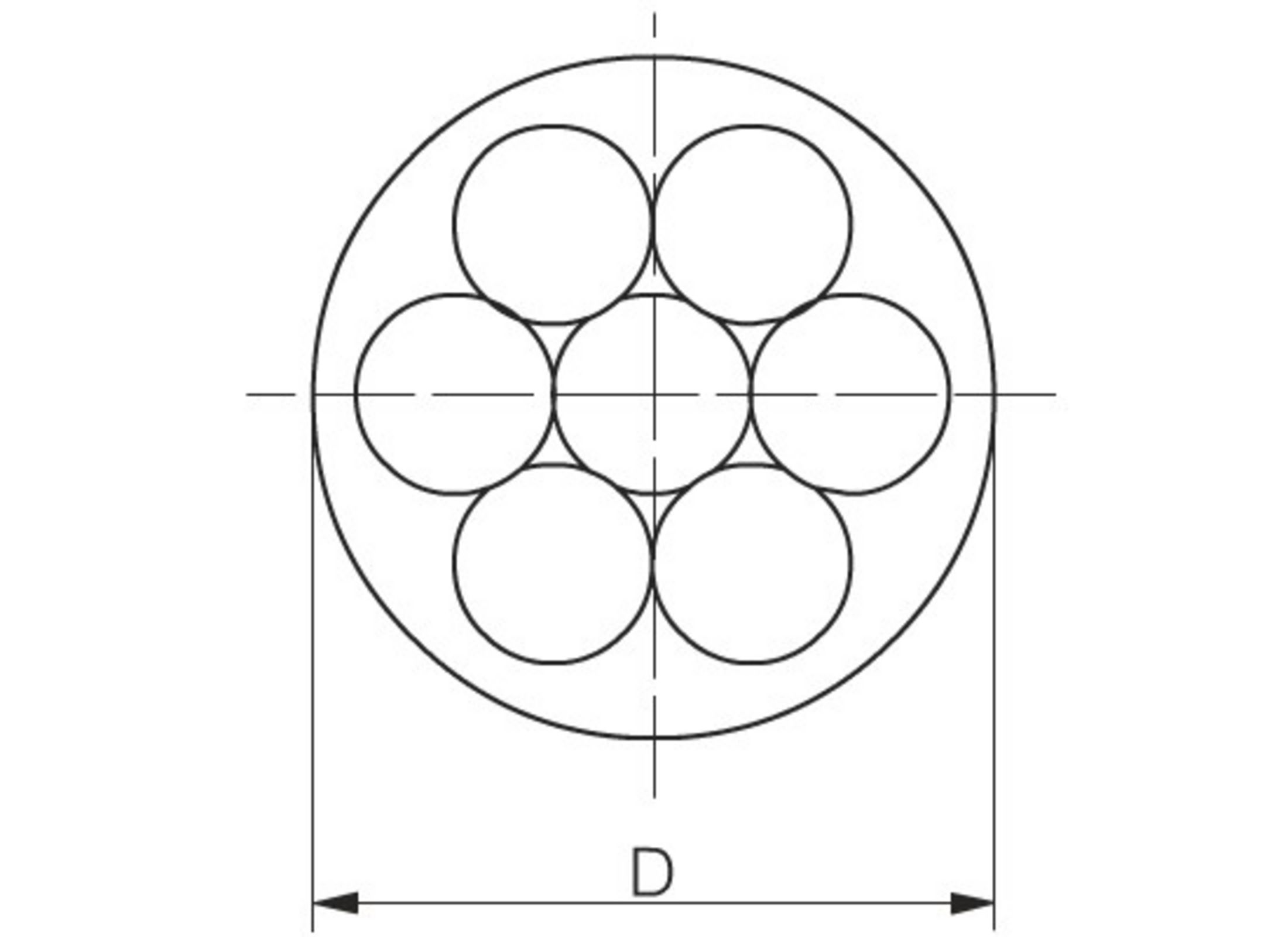

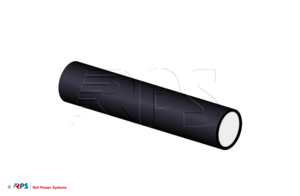

Kunststoffseil (Minoroc P)

Variante: Seil

Produkt	Seil
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010846

Mechanische Werte

	Wert
Bezeichnung	Seil
Werkstoff	PES, PA
Durchmesser	7 mm
Masse	0,042 kg
Nennkraft	4 kN
Material-ID	3EGF010846

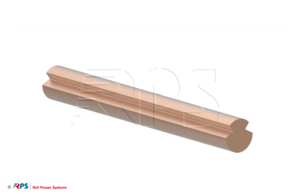

Rillenfahrdraht (EN 50149)

Variante: Rillenfahrdraht

Produkt	Rillenfahrdraht
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002736

Mechanische Werte

	Wert
Bezeichnung	Rillenfahrdraht
Werkstoff	Cu
Masse	0,71 kg
Bauart	AC80 Cu (Ri 80)
Durchmesser	10,6 mm
Material-ID	3EGF002736

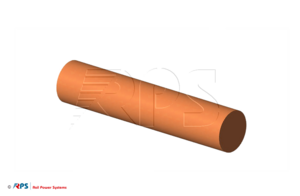

Kupfer-Runddraht (DIN 46 431)

Variante: Runddraht

Produkt	Runddraht
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002723

Mechanische Werte

	Wert
Bezeichnung	Runddraht
Werkstoff	Cu
Masse	0,044 kg
Durchmesser	2,5 mm
Seil Q	4,91 mm²
Zeichnungsnummer	Ebs 20.01.01
Material-ID	3EGF002723

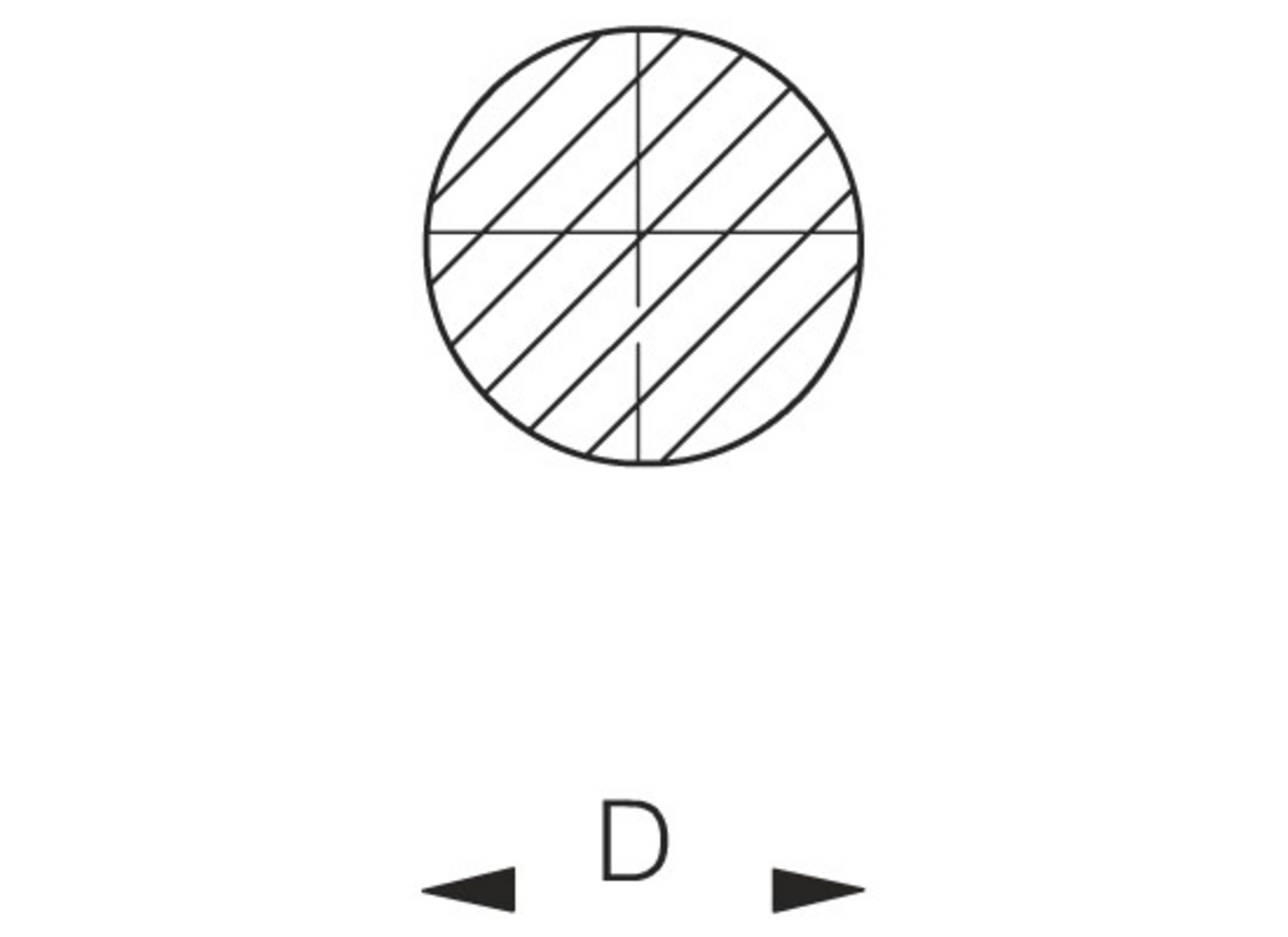

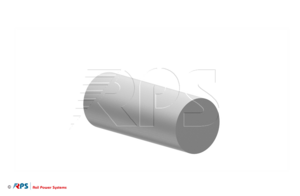

Nichtrostender Stahldraht (DIN EN 10278)

Variante: Draht

Produkt	Draht
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002696

Für Windsicherung und Sicherungsbügel

Mechanische Werte

	Wert
Bezeichnung	Draht
Werkstoff	nrSt
Masse	0,055 kg
Durchmesser	3,0 mm
Seil Q	7,0 mm²
Material-ID	3EGF002696

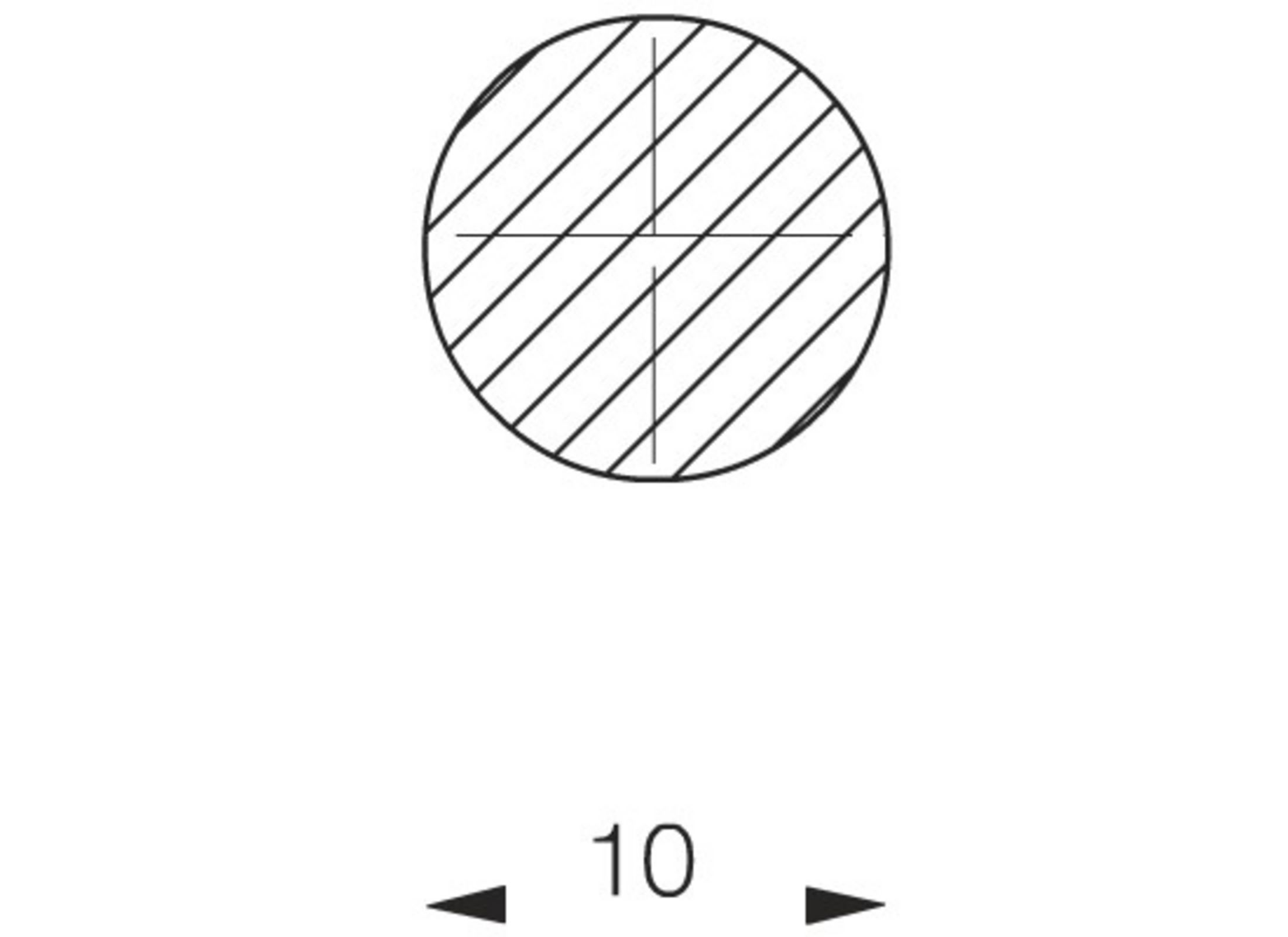

Stahldraht für Erdungsverbindungen (DIN 43 137)

Variante: Draht

Produkt	Draht
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002697

für Erdungsverbindungen

Mechanische Werte

	Wert
Bezeichnung	Draht
Werkstoff	St-tzn
Masse	0,617 kg
Seil Q	80 mm²
Zeichnungsnummer	Ebs 20.01.01
Material-ID	3EGF002697

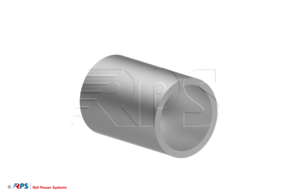

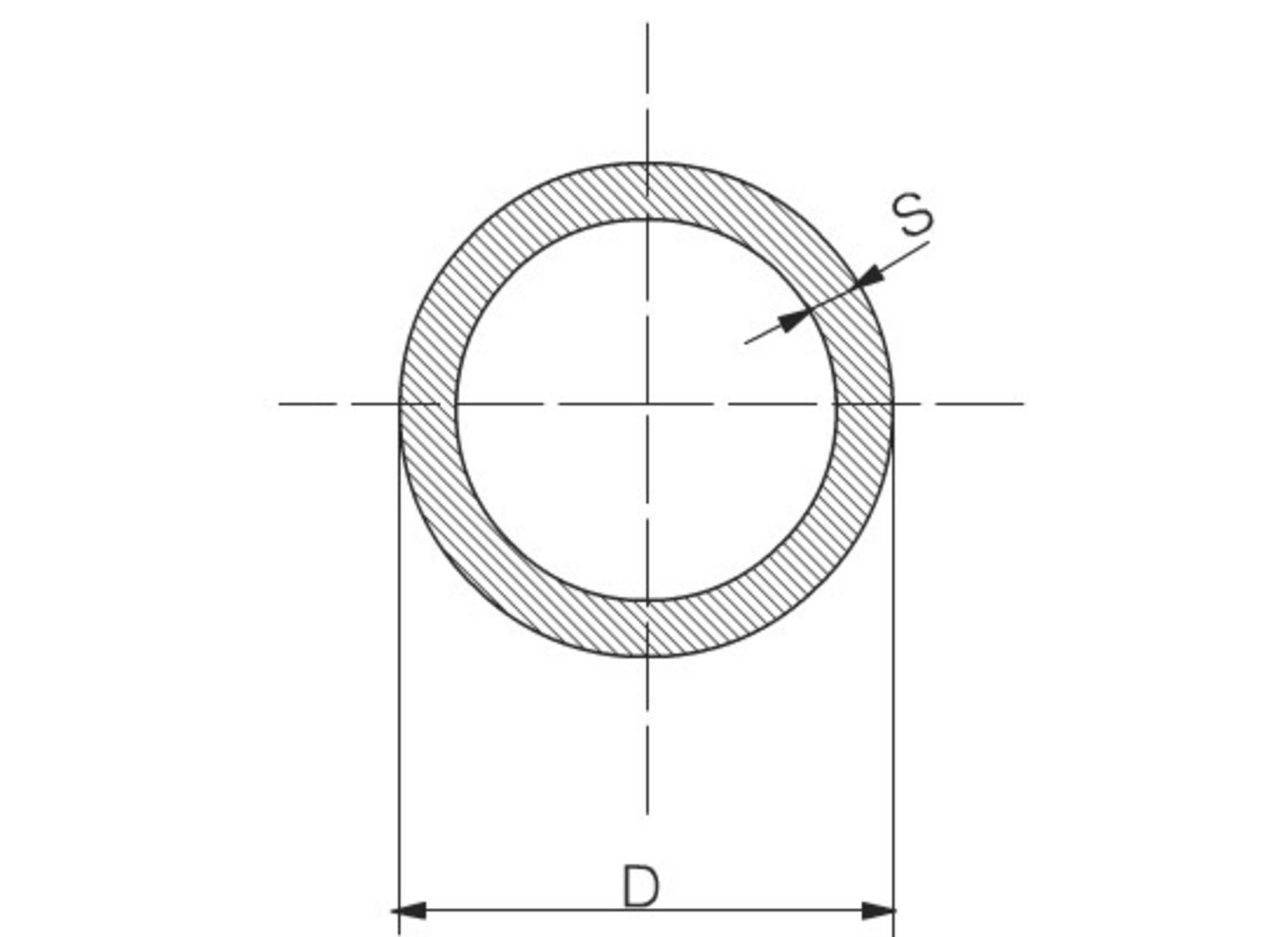

Aluminiumrohr

Variante: Rohr

Produkt	Rohr
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF004168

Mechanische Werte

	Wert
Bezeichnung	Rohr
Werkstoff	Al
Masse	0,668 kg
Durchmesser	26 mm
S	3,5 mm
Zeichnungsnummer	Ebs 20.20.16
Material-ID	3EGF004168

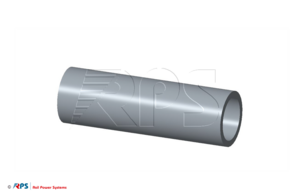

Stahlrohr feuerverzinkt für Schaltergestänge

Variante: Rohr

Produkt	Rohr
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002862

Mechanische Werte

	Wert
Bezeichnung	Rohr
Werkstoff	St-tzn
Masse	0,246 kg
Durchmesser	32 mm
S	3,5 mm
Material-ID	3EGF002862

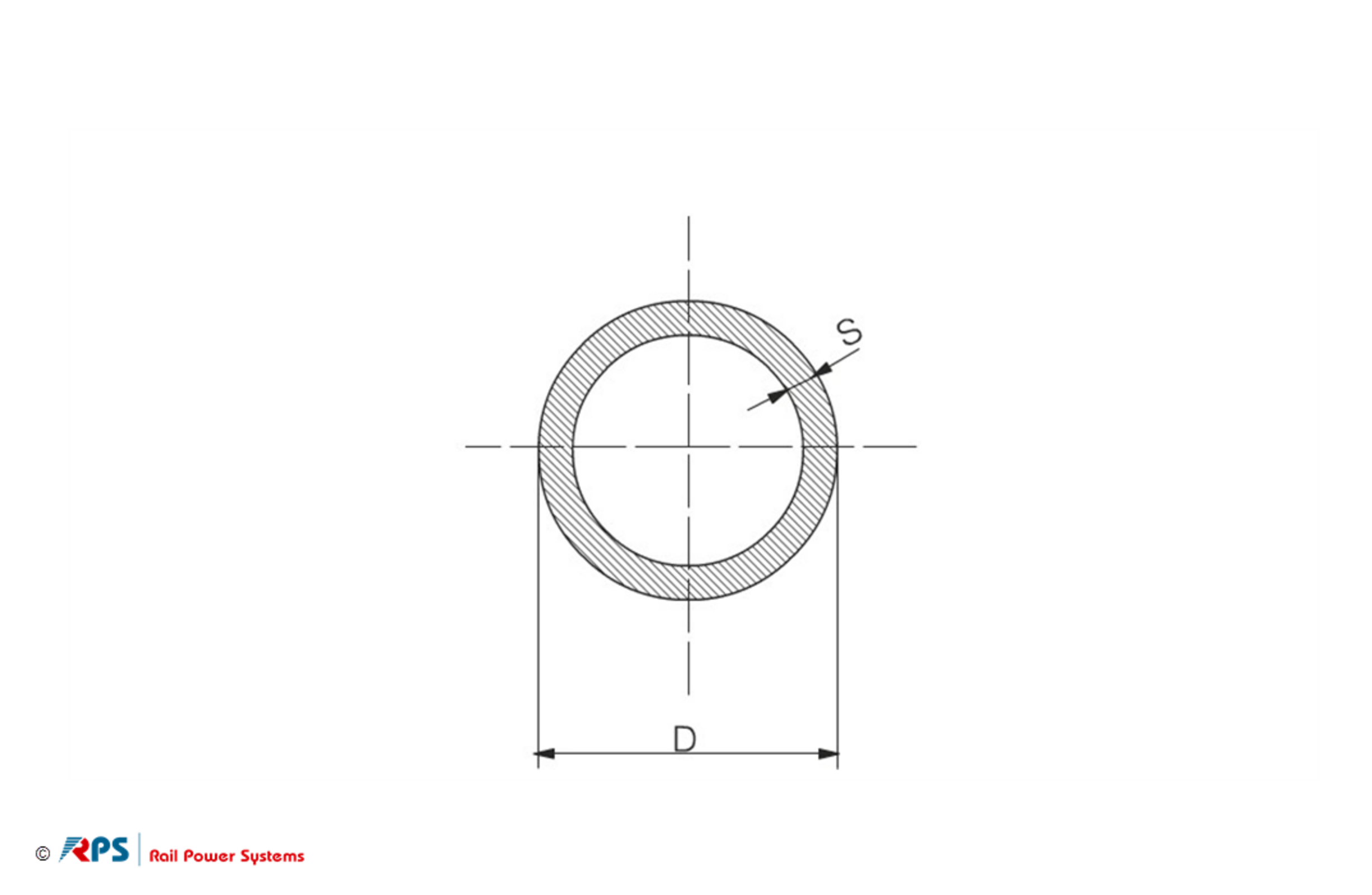

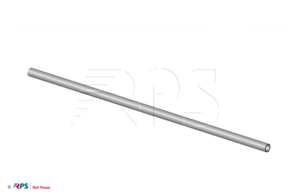

Edelstahl- und Stahlrohr

Variante: Gleitrohr

Produkt	Gleitrohr
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001836

Mechanische Werte

	Wert
Bezeichnung	Gleitrohr
Ebs	Ebs 08.12.02
Werkstoff	A2
Masse	1,276 kg
Durchmesser	17,2 mm
S	2,3 mm
Zeichnungsnummer	Ebs 08.12.02
Material-ID	3EGF001836

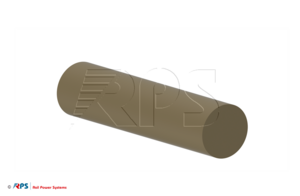

GFK-Stab

Produkt	GFK-Stab
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF014949

Mechanische Werte

	Wert
Bezeichnung	GFK-Stab
Werkstoff	GFK
Masse	2,26 kg
Material-ID	3EGF014949

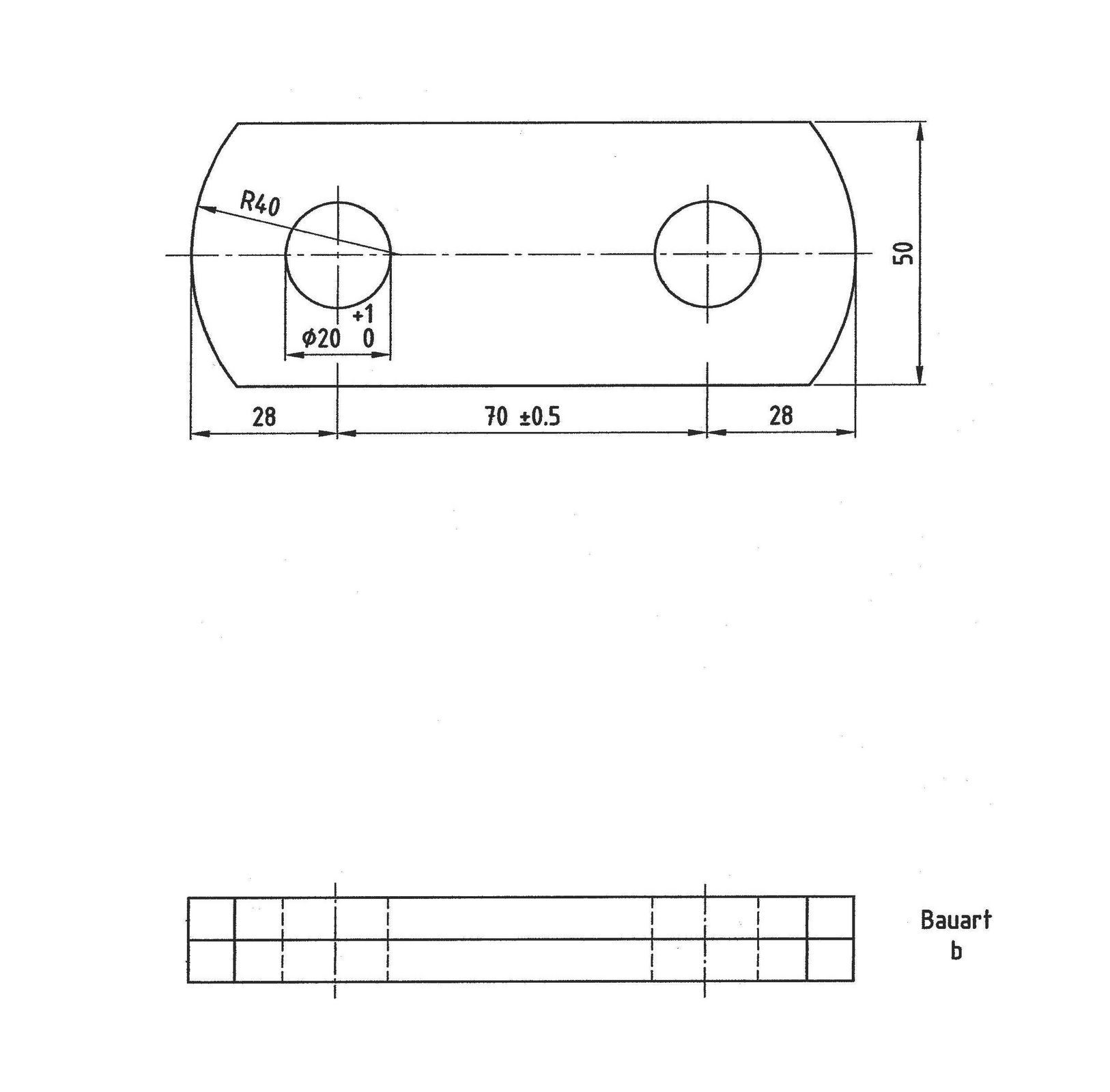

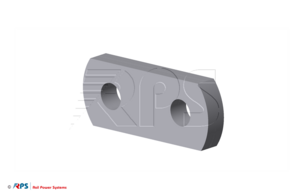

Verbindungslasche ohne Bolzen

Variante: Lasche

Produkt	Lasche
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010498

Mechanische Werte

	Wert
Bezeichnung	Lasche
Ebs	Ebs 20.20.15-1 B
Werkstoff	Al
Masse	0,233 kg
Material-ID	3EGF010498

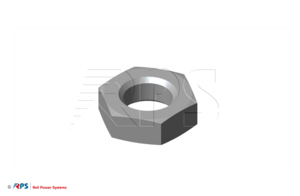

Sechskantmutter

Produkt	Sechskantmutter
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005109

Mechanische Werte

	Wert
Bezeichnung	Sechskantmutter
Bauart	M10
Werkstoff	A2-70
Zeichnungsnummer	DIN EN ISO 4035
Material-ID	3EGF005109

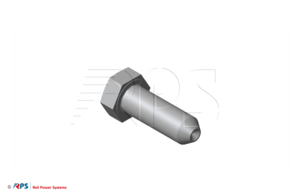

Schraube mit Ringschneide M12 x 35

Variante: Sechskantschraube

Produkt	Sechskantschraube
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005356

Mechanische Werte

	Wert
Bezeichnung	Sechskantschraube
Werkstoff	A2-80
Masse	0,04 kg
Zeichnungsnummer	DIN 43165
Material-ID	3EGF005356

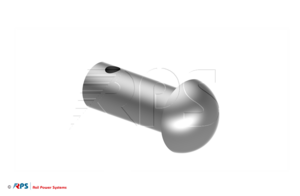

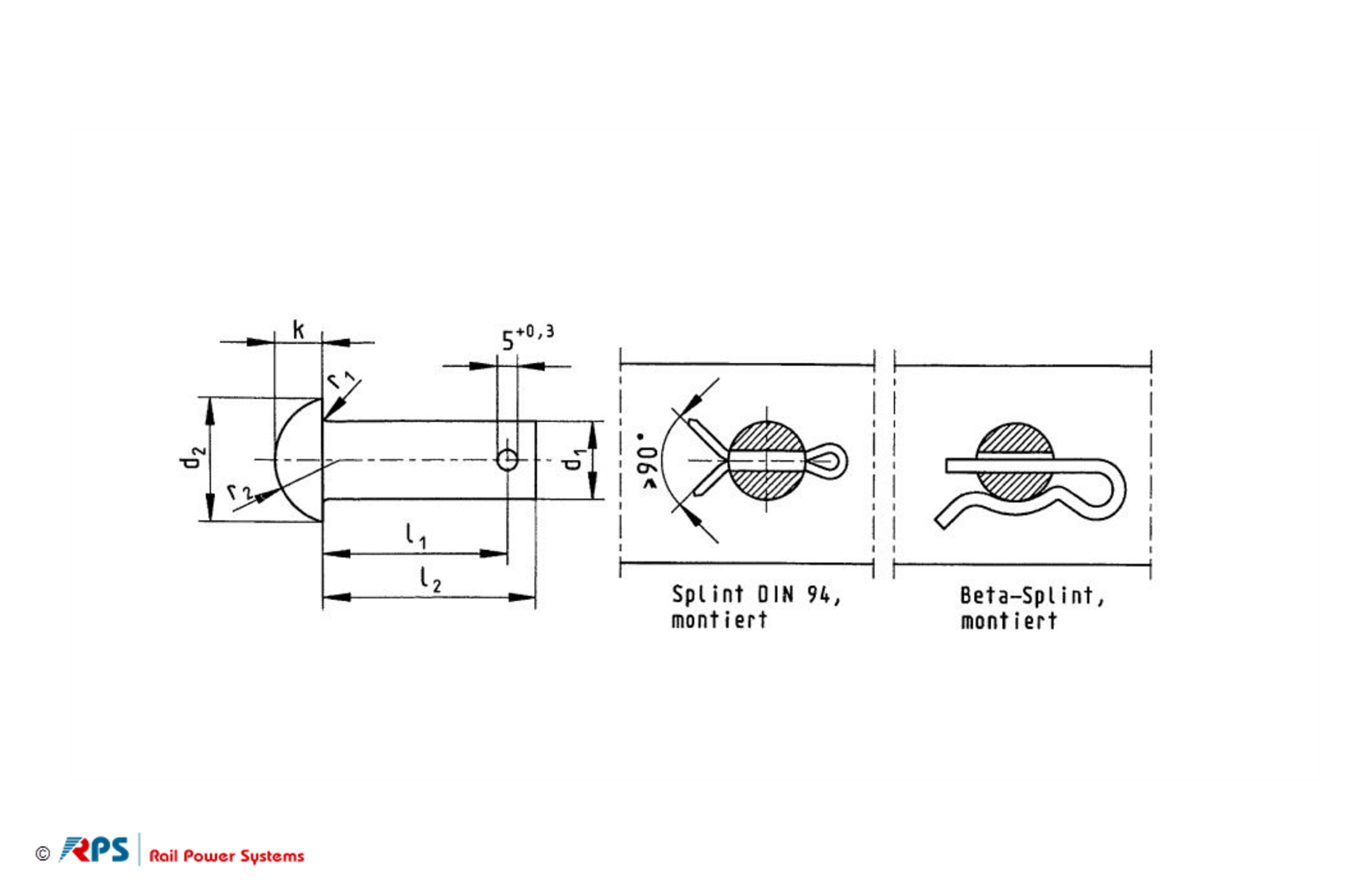

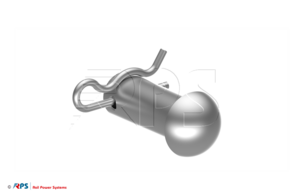

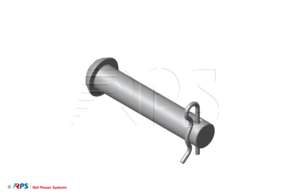

Bolzen mit ß-Splint

Variante: Bolzen mit Splint

Produkt	Bolzen mit Splint
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011360

Mechanische Werte

	Wert
Bezeichnung	Bolzen mit Splint
Ebs	Ebs 20.20.09
Bauart	DIN 43161
Werkstoff	A2-70
Material-ID	3EGF011360

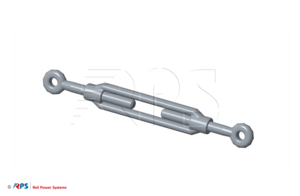

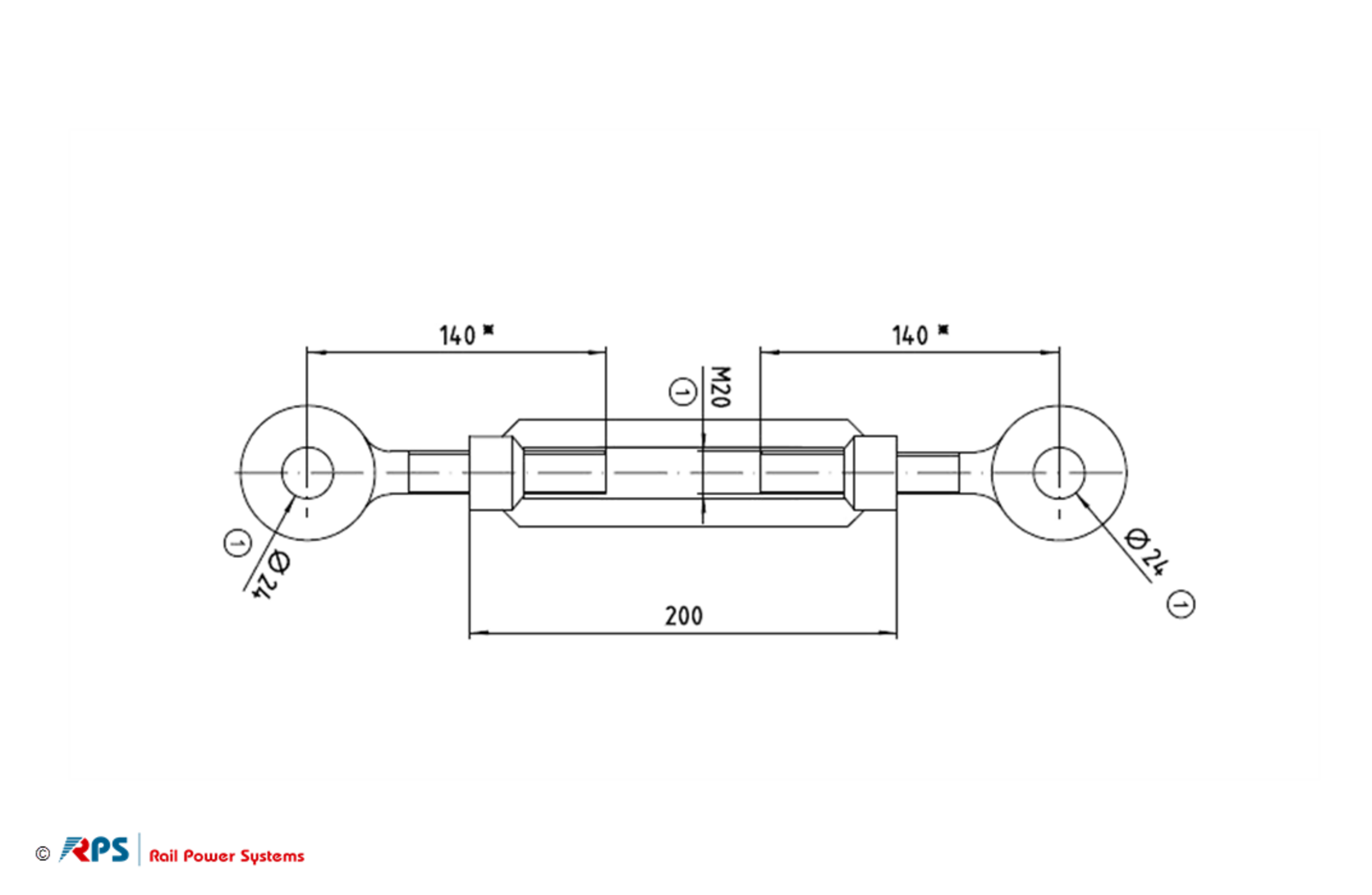

Spannschloss M20

Variante: Spannschloss

Produkt	Spannschloss
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010368

Mechanische Werte

	Wert
Bezeichnung	Spannschloss
Bauart	DIN 1480
Werkstoff	St-tzn
Zeichnungsnummer	3EGF010955Z3094
Material-ID	3EGF010368

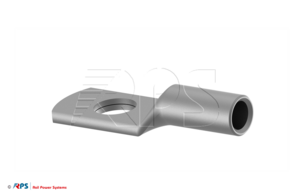

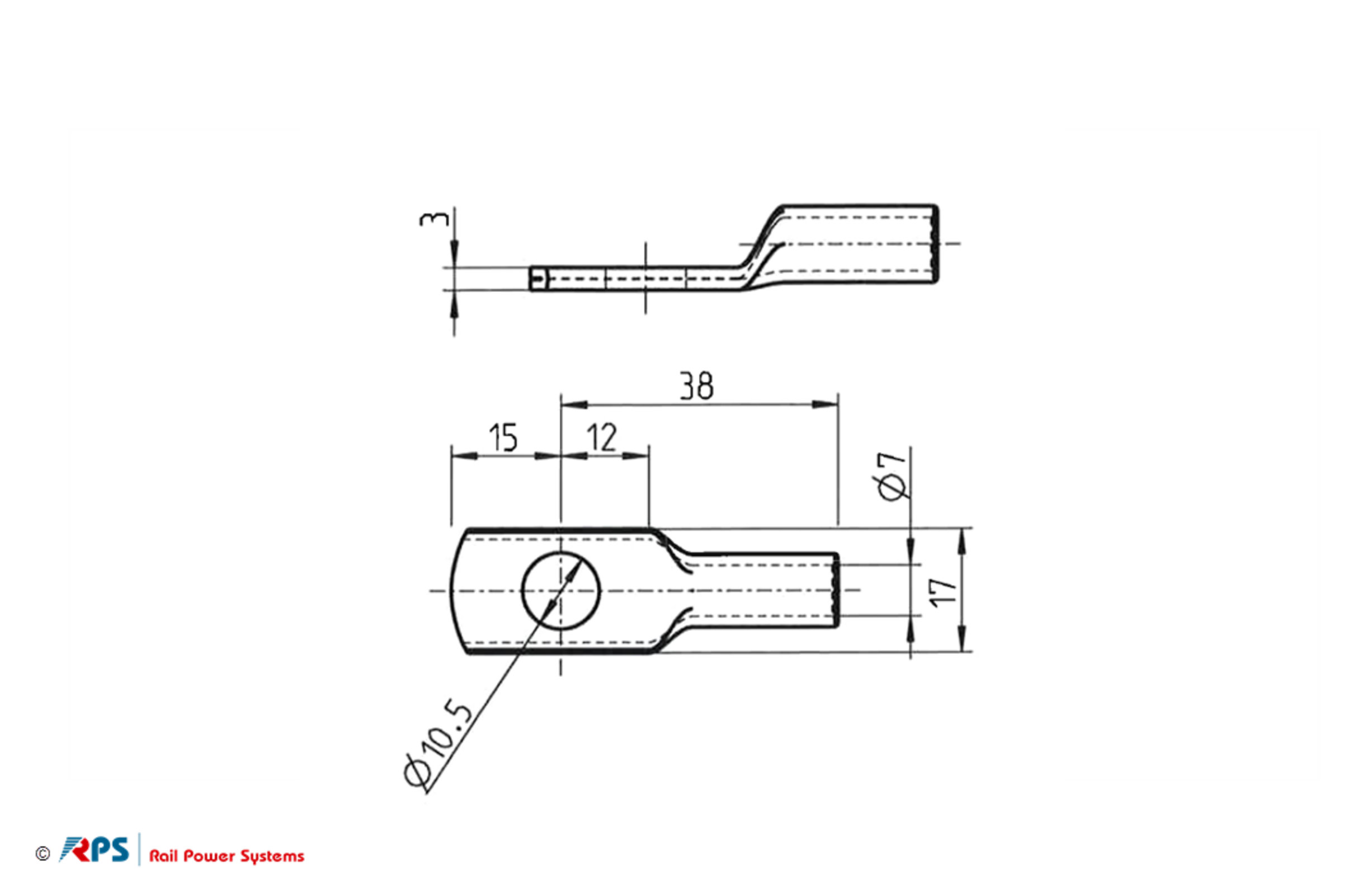

Kabelschuh 10

Variante: Kabelschuh

Produkt	Kabelschuh
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011311

DIN 46235

Mechanische Werte

	Wert
Bezeichnung	Kabelschuh
Werkstoff	Cu
Material-ID	3EGF011311

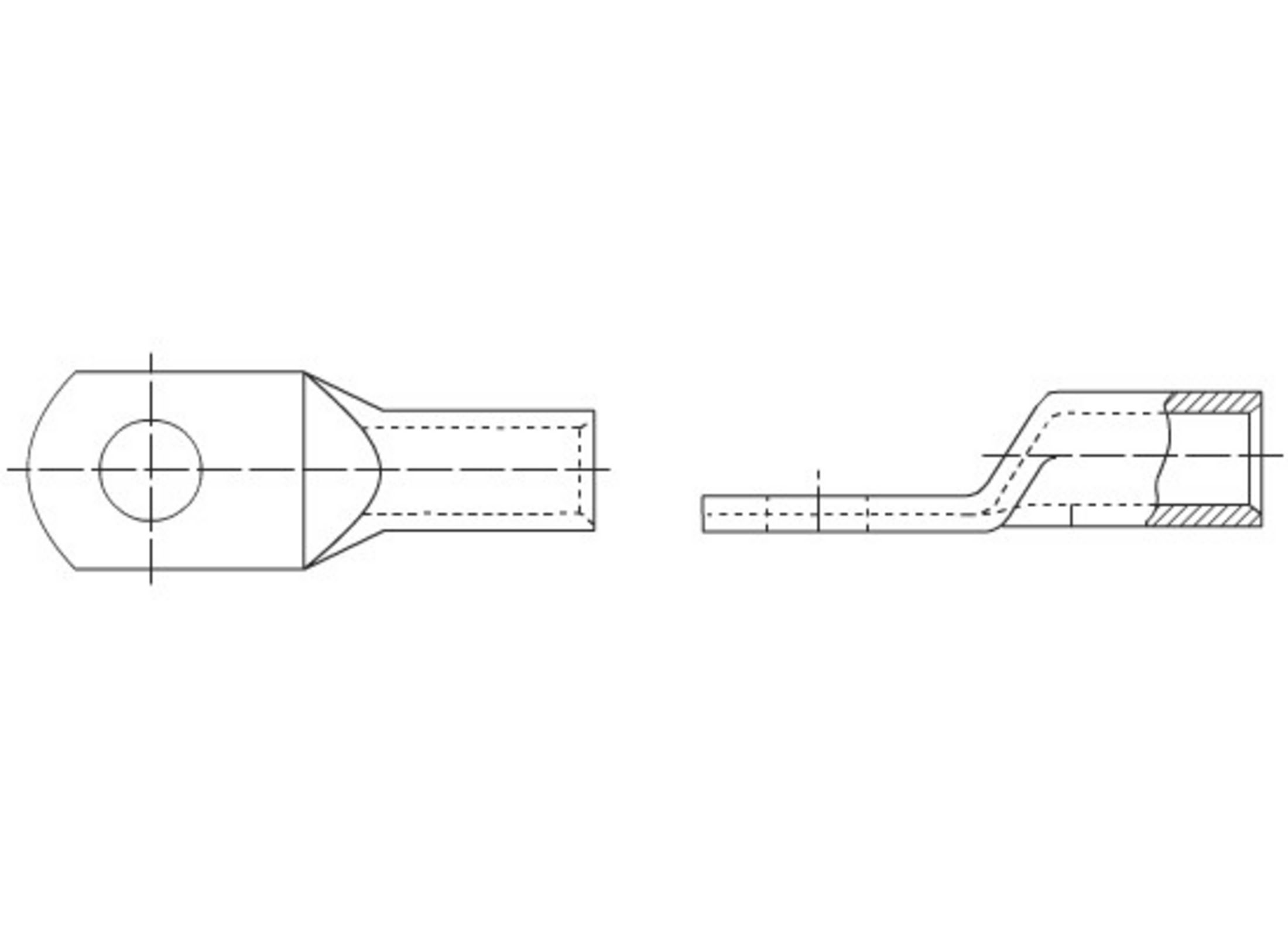

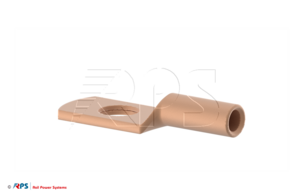

Presskabelschuh 8 mm

Variante:

Produkt	Kabelschuh
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF003343

DIN 46 235, für Kupferseile DIN 48201 aus Kupfer und Aluminium.

Mechanische Werte

	Wert
Werkstoff	Bz II
Masse	0,015 kg
Leiterquerschnitt	16
Material-ID	3EGF003343

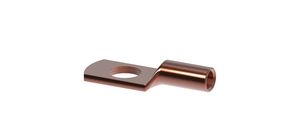

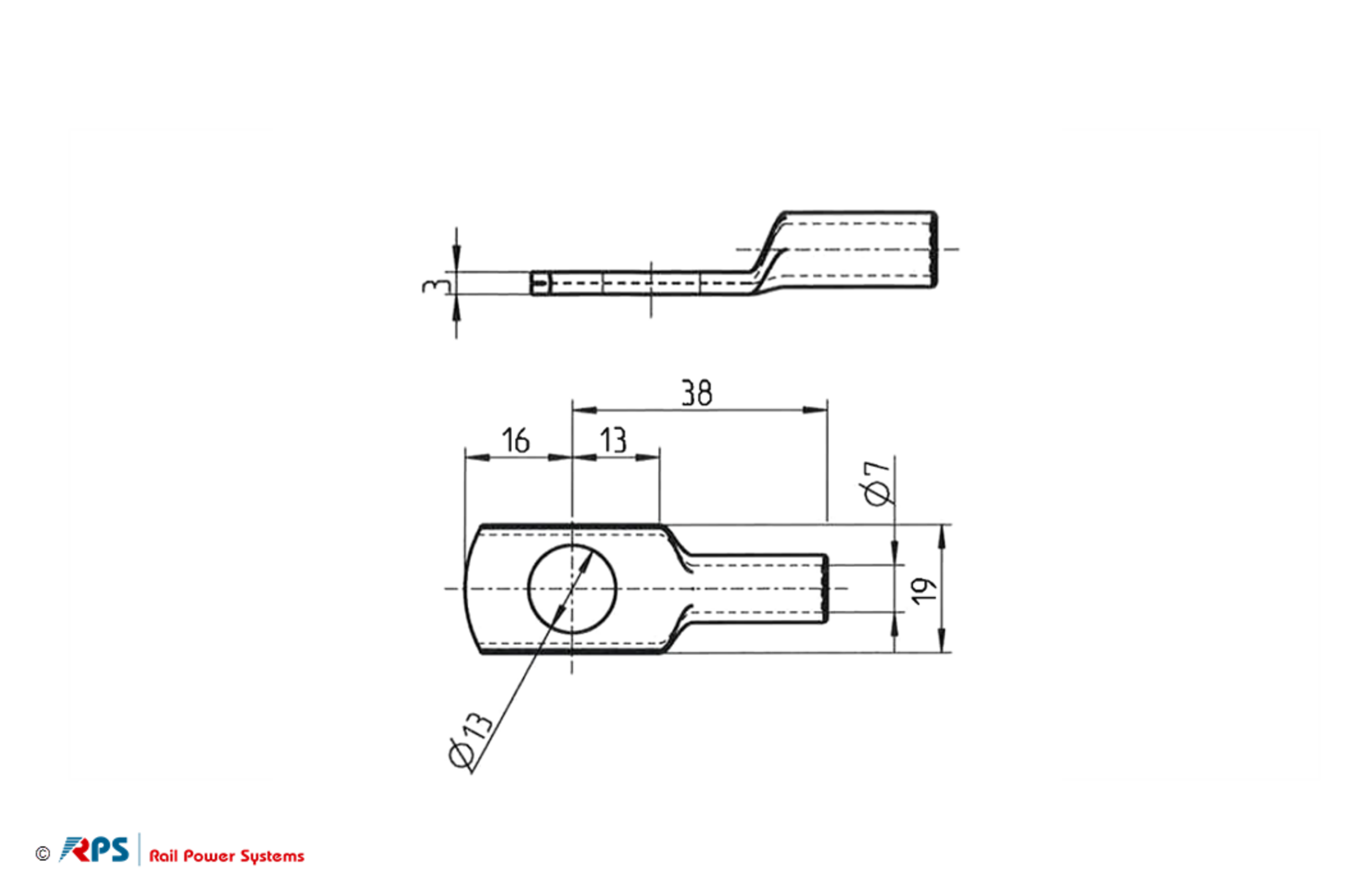

Kabelschuh 12

Variante: Kabelschuh

Produkt	Kabelschuh
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011310

Mechanische Werte

	Wert
Bezeichnung	Kabelschuh
Werkstoff	Cu
Zeichnungsnummer	DIN 46235
Material-ID	3EGF011310

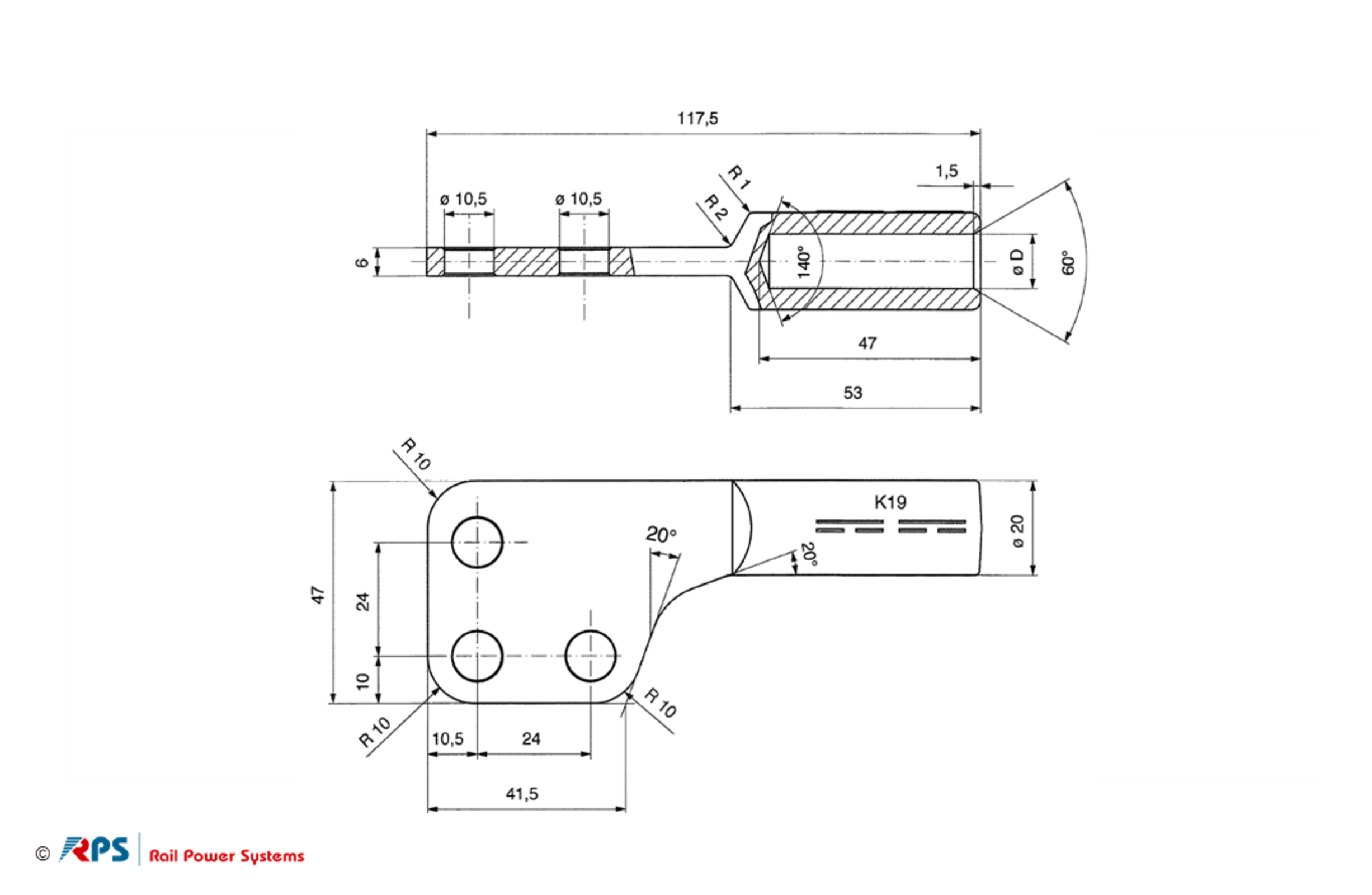

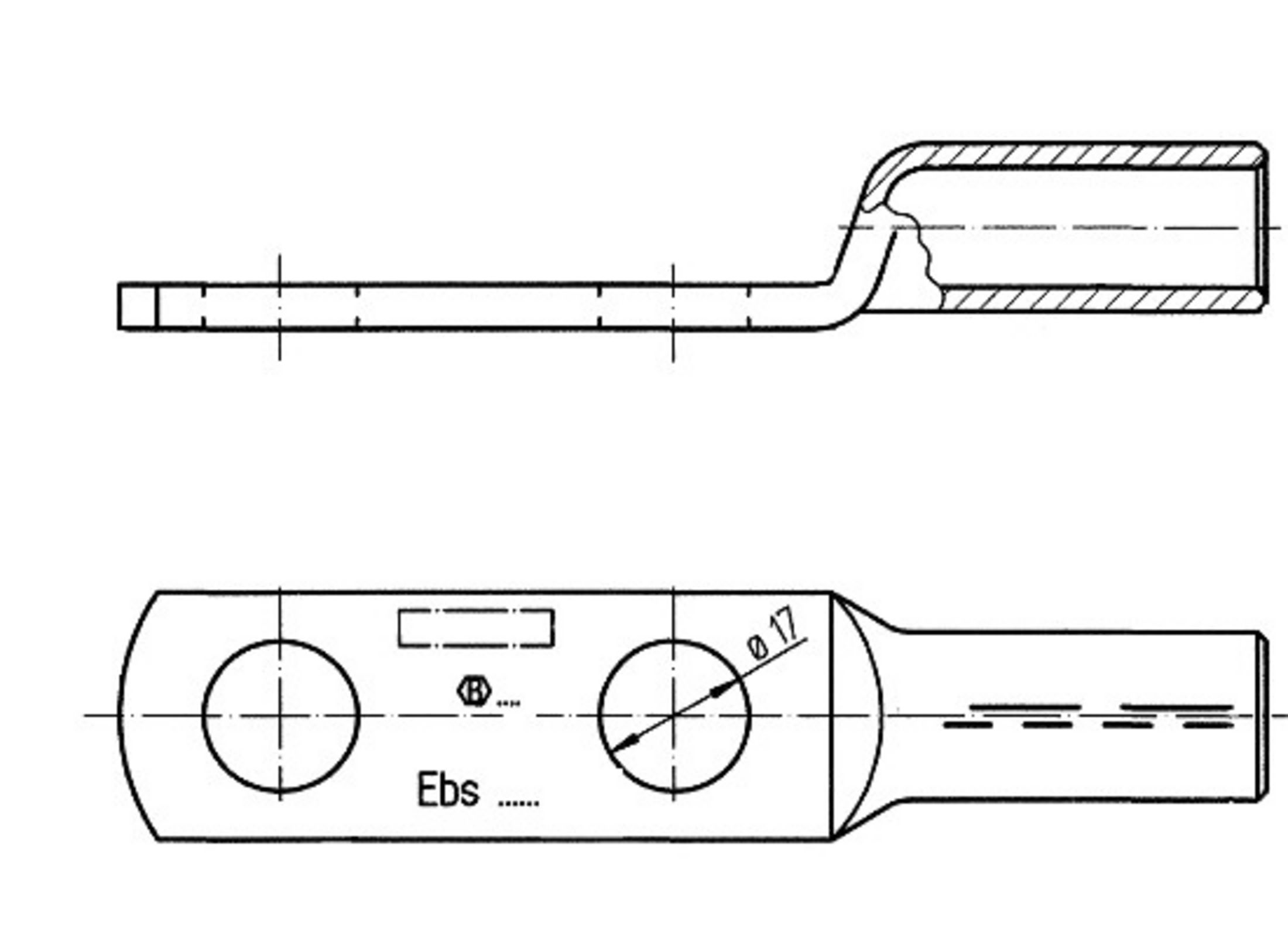

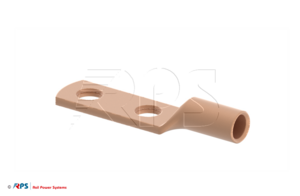

Presskabelschuh 16-22 mm

Variante: Kabelschuh

Produkt	Kabelschuh
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011294

Werkzeug Pressbereich: 22 mm

Mechanische Werte

	Wert
Bezeichnung	Kabelschuh
Ebs	Ebs 09.10.13 B
Werkstoff	Bz II
Masse	0,25 kg
Seil Q	120 f mm²
Material-ID	3EGF011294

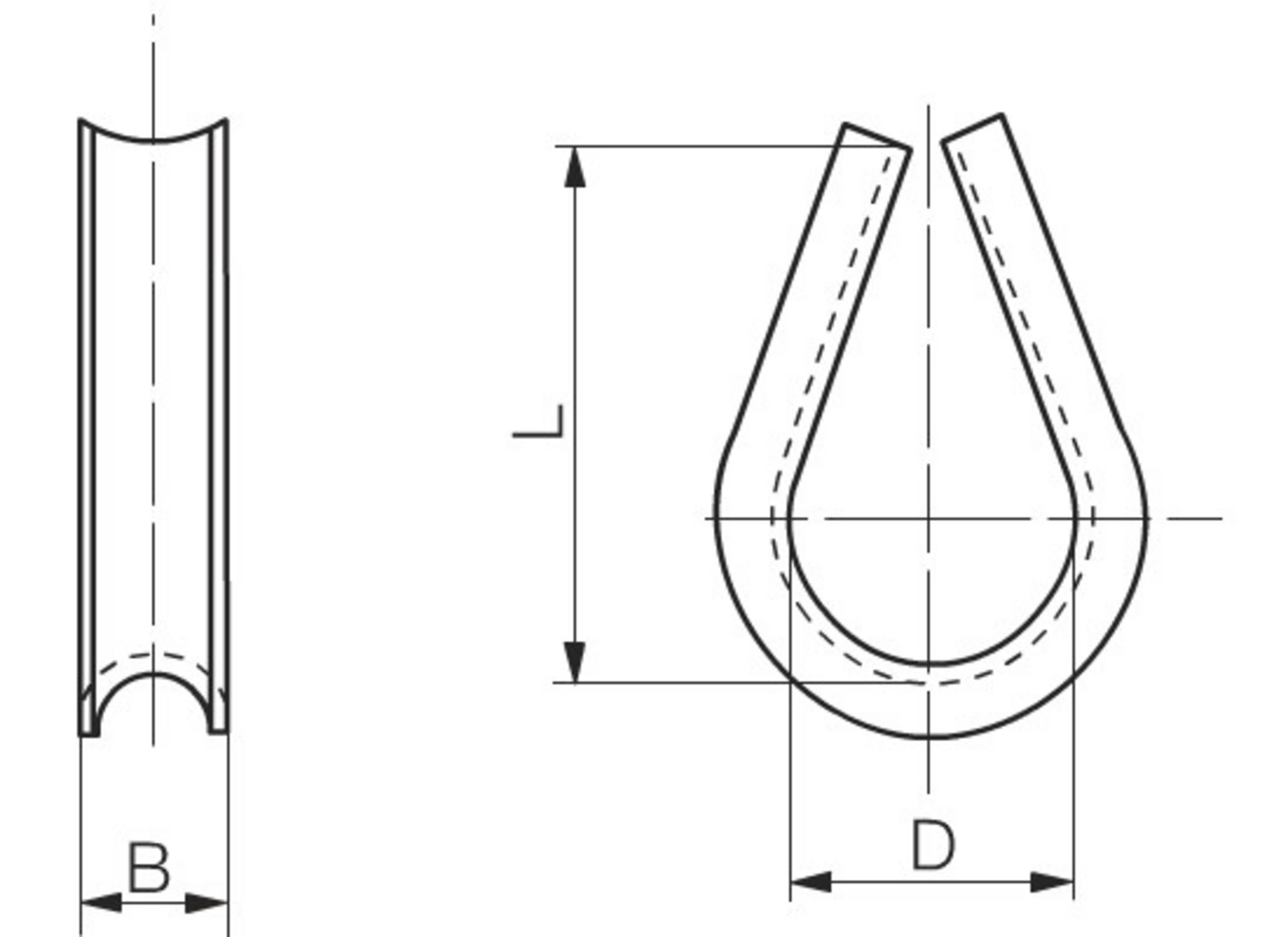

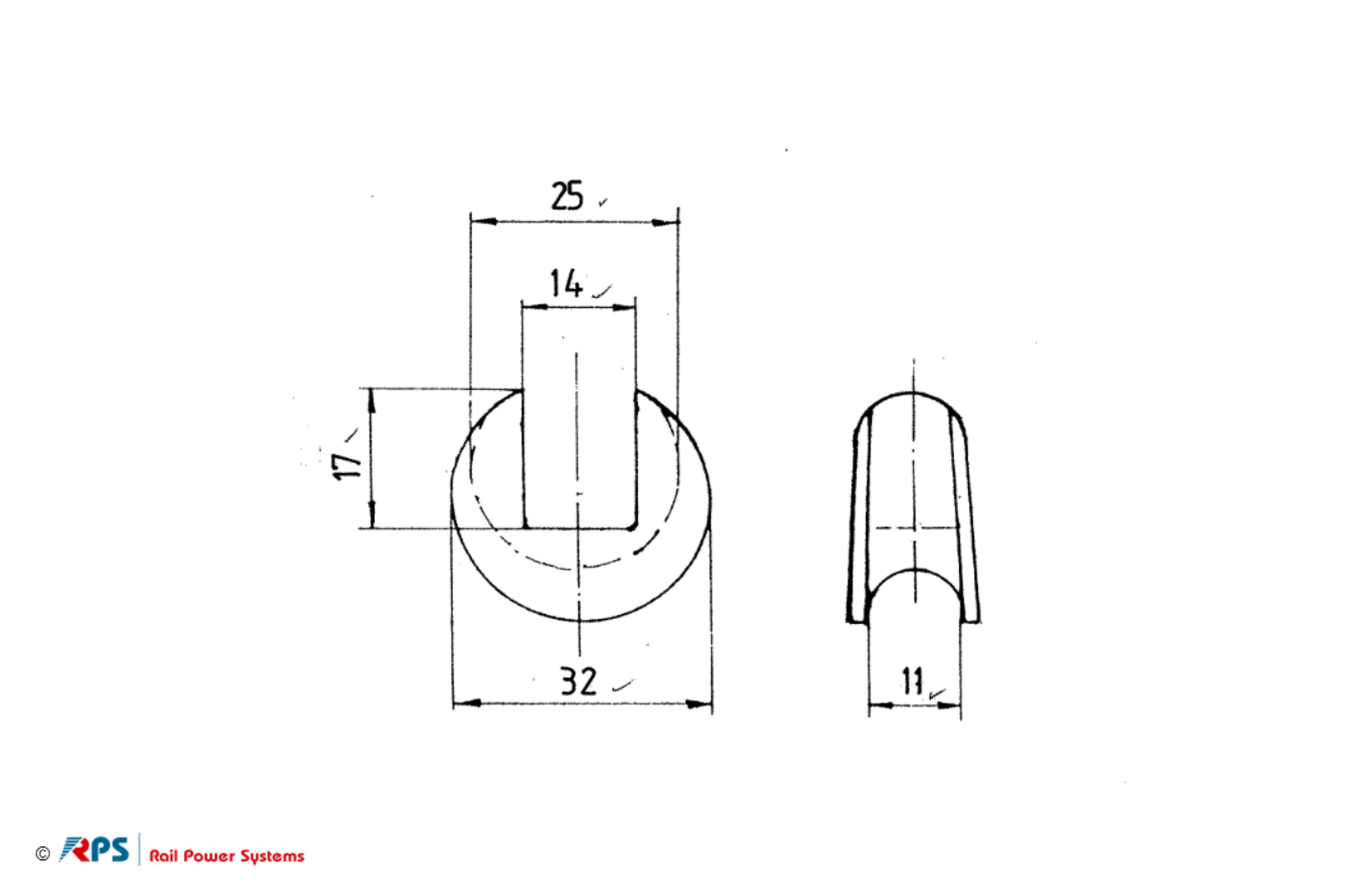

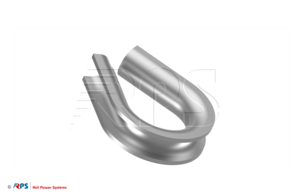

Kausche

Produkt	Kausche
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF010830

Mechanische Werte

	Wert
Bezeichnung	Kausche
Ebs	Ebs 20.01.11-1
Werkstoff	nrSt
Masse	0,02 kg
Breite	7 mm
L	23 mm
Durchmesser	13 mm
Seil Q	10 flex mm²
Zeichnungsnummer	Ebs 20.01.11
Material-ID	3EGF010830

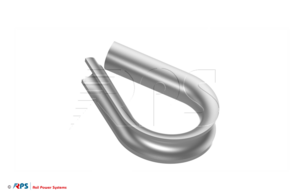

Kausche 70

Variante: Kausche

Produkt	Kausche
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF004392

Mechanische Werte

	Wert
Bezeichnung	Kausche
Werkstoff	A2-70
Masse	0,049 kg
Zeichnungsnummer	DIN 43154
Material-ID	3EGF004392

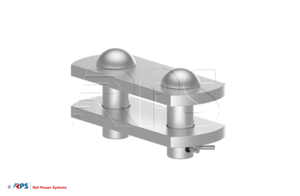

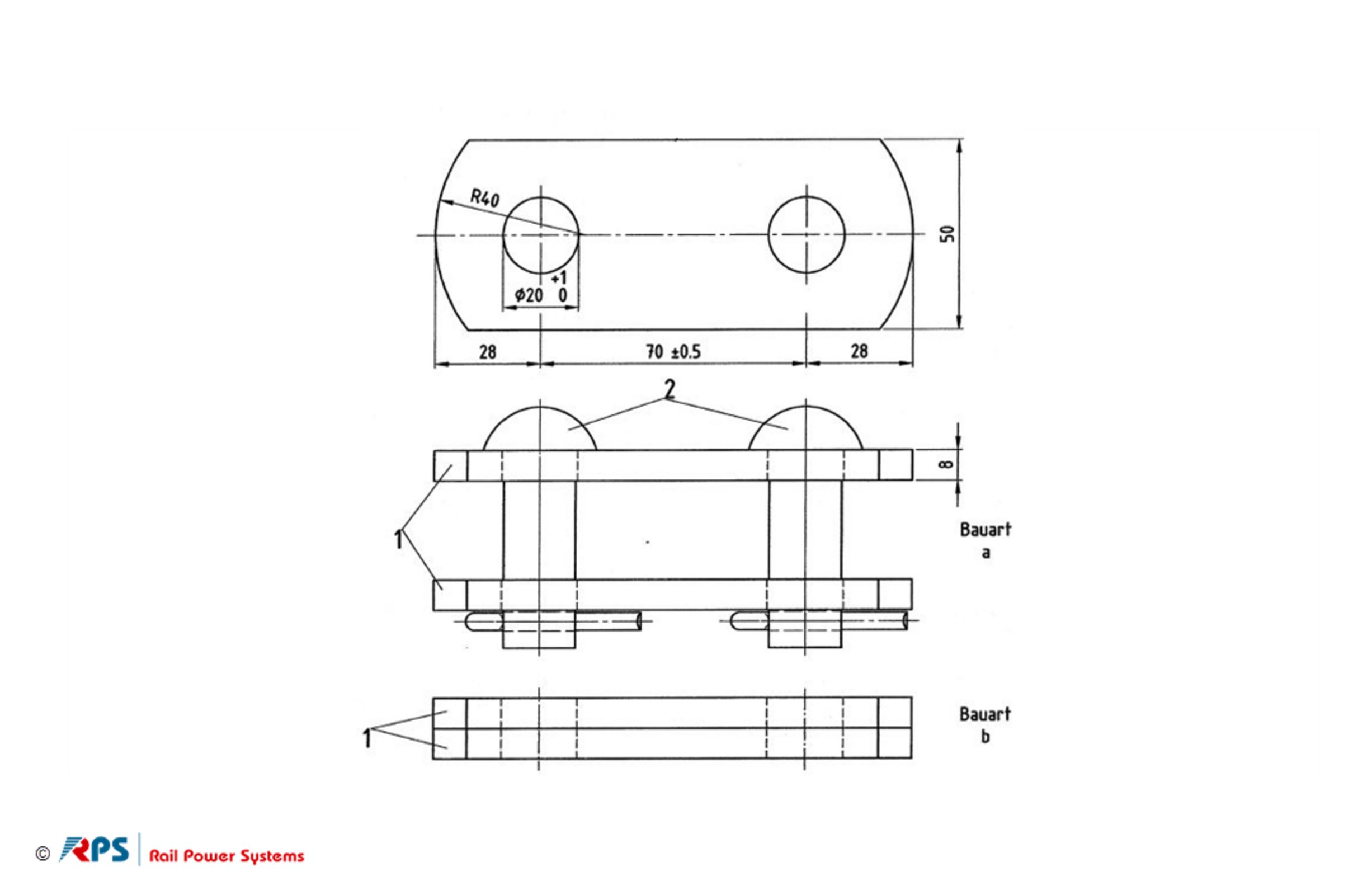

Verbindungslasche mit Bolzen

Produkt	Verbindungslasche mit Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002889

Mechanische Werte

	Wert
Bezeichnung	Verbindungslasche mit Bolzen
Ebs	Ebs 20.20.15-1 A
Werkstoff	Al
Masse	0,370 kg
Zeichnungsnummer	EBS20.20.15-1 A
Material-ID	3EGF002889

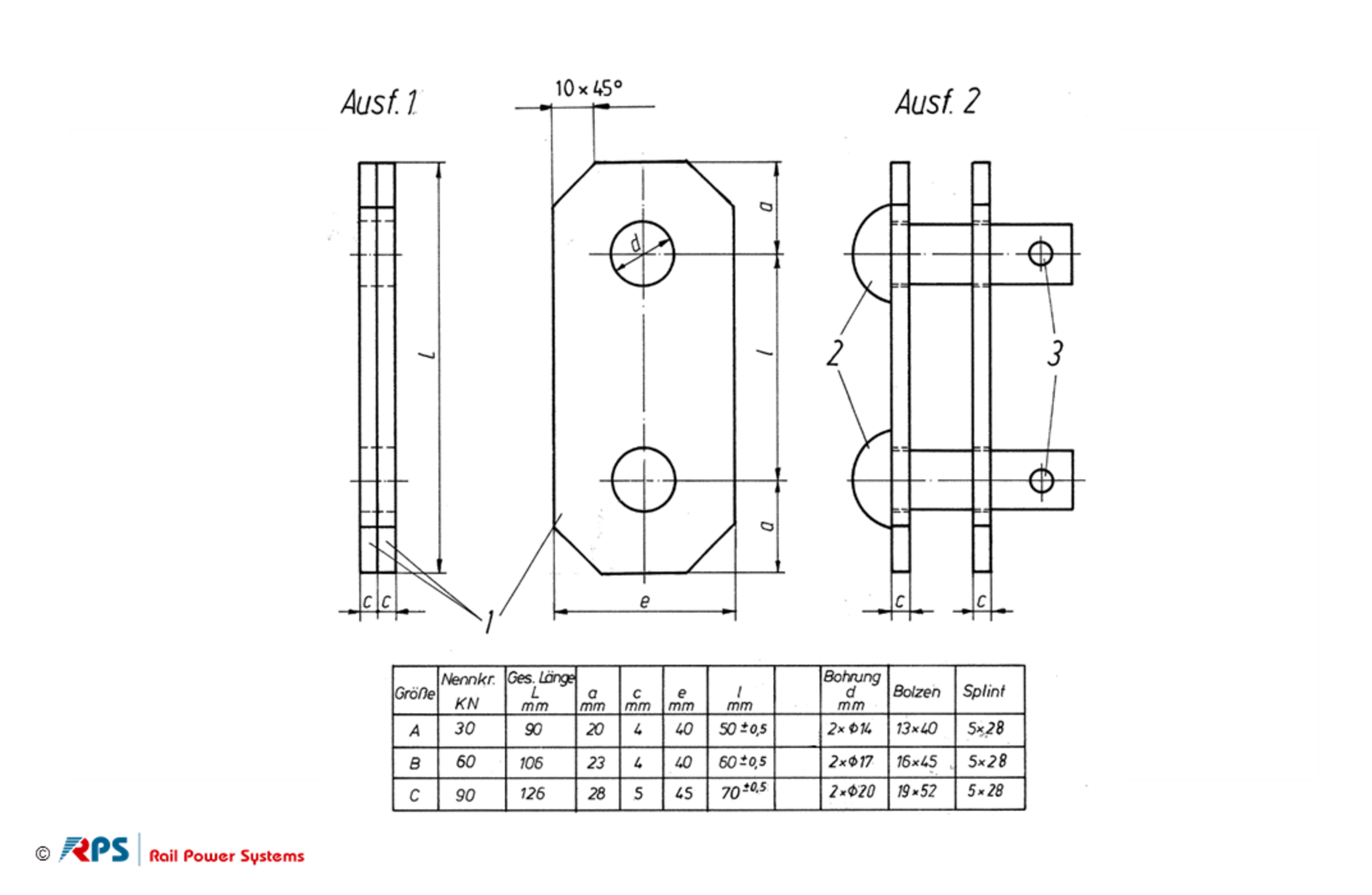

Verbindungs-Doppellasche mit Bolzen

Variante: Verb.-Doppellasche / Bolzen

Produkt	Verb.-Doppellasche / Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF005690

Mechanische Werte

	Wert
Bezeichnung	Verb.-Doppellasche / Bolzen
Werkstoff	nrSt
Zeichnungsnummer	GVT4501060 II
Material-ID	3EGF005690

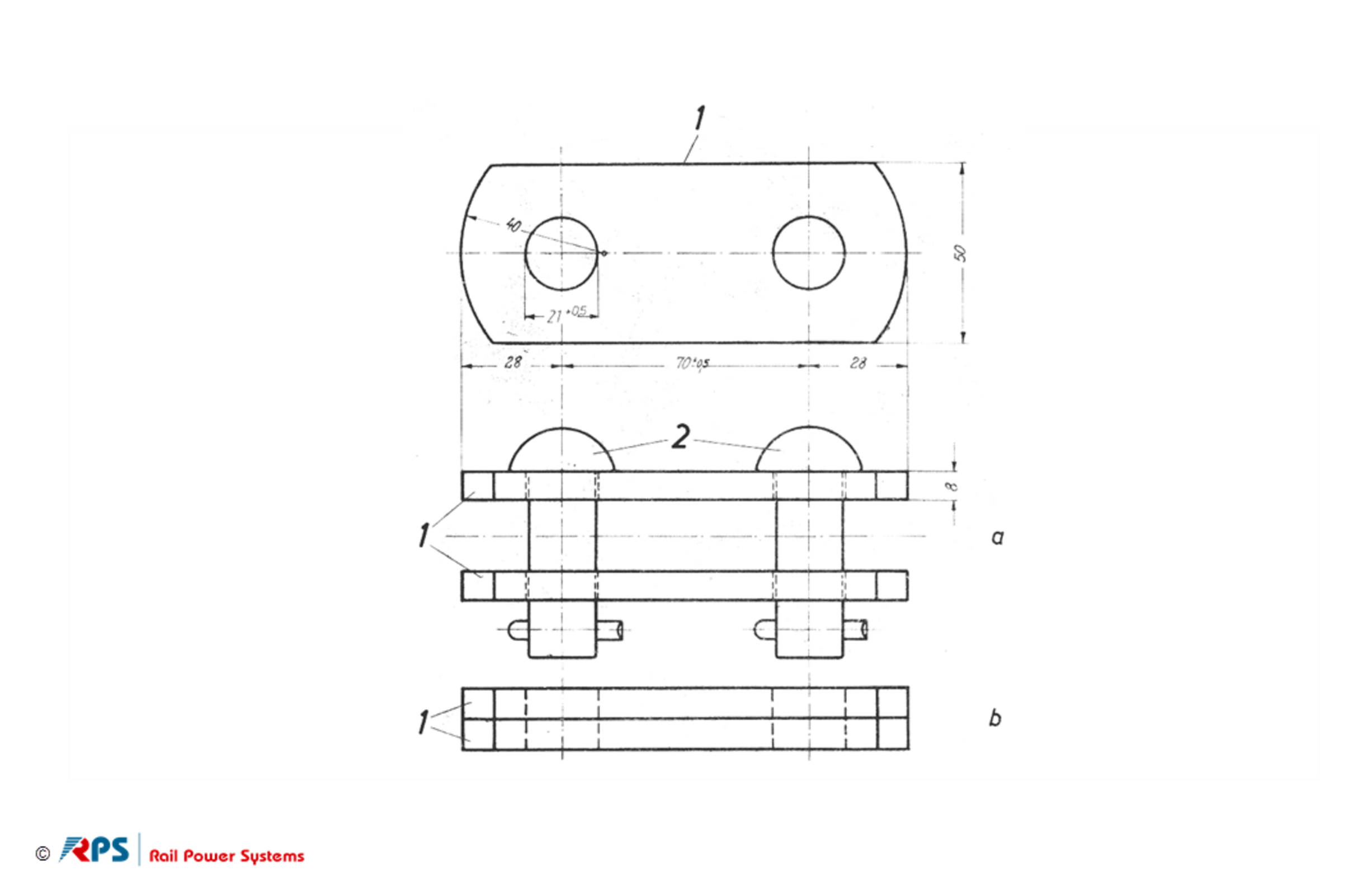

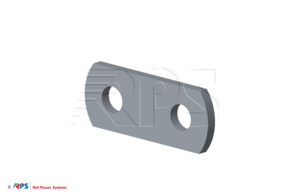

Verbindungslasche

Produkt	Verbindungslasche
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002850

Mechanische Werte

	Wert
Bezeichnung	Verbindungslasche
Ebs	Ebs 20.20.02
Werkstoff	St
Masse	0,33 kg
Zeichnungsnummer	EBS20.20.02
Material-ID	3EGF002850

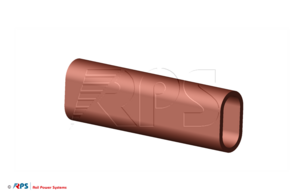

Bahnkerbverbinder für Kupfer- und Bronzeseile (DIN 48201)

Variante: Kerbverbinder

Produkt	Kerbverbinder
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF004386

Kerben: 4

Mechanische Werte

	Wert
Bezeichnung	Kerbverbinder
Werkstoff	Bz II
Masse	0,035 kg
L	60 mm
Seil Q	35 mm²
Zeichnungsnummer	DIN 48217
Material-ID	3EGF004386

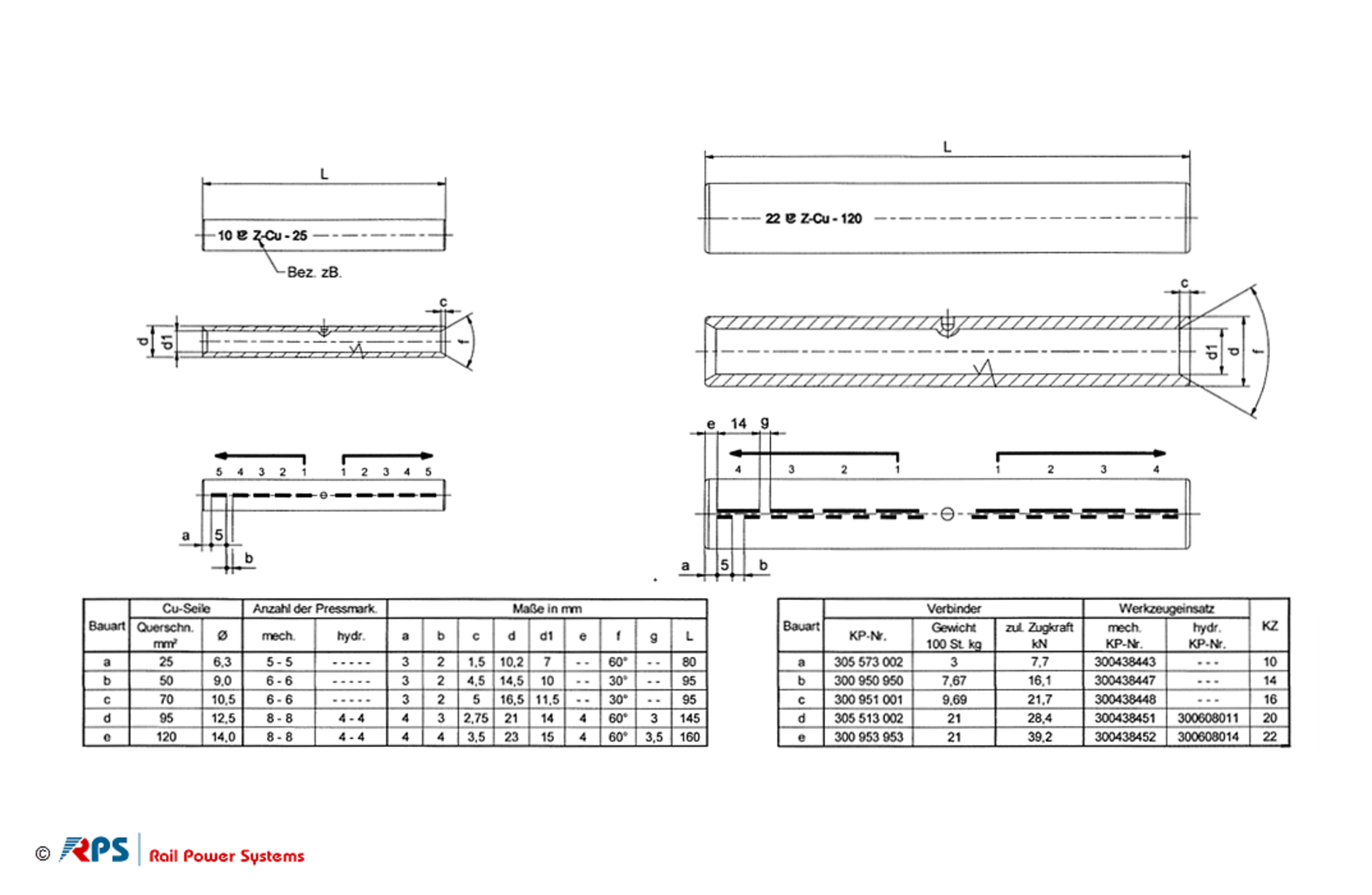

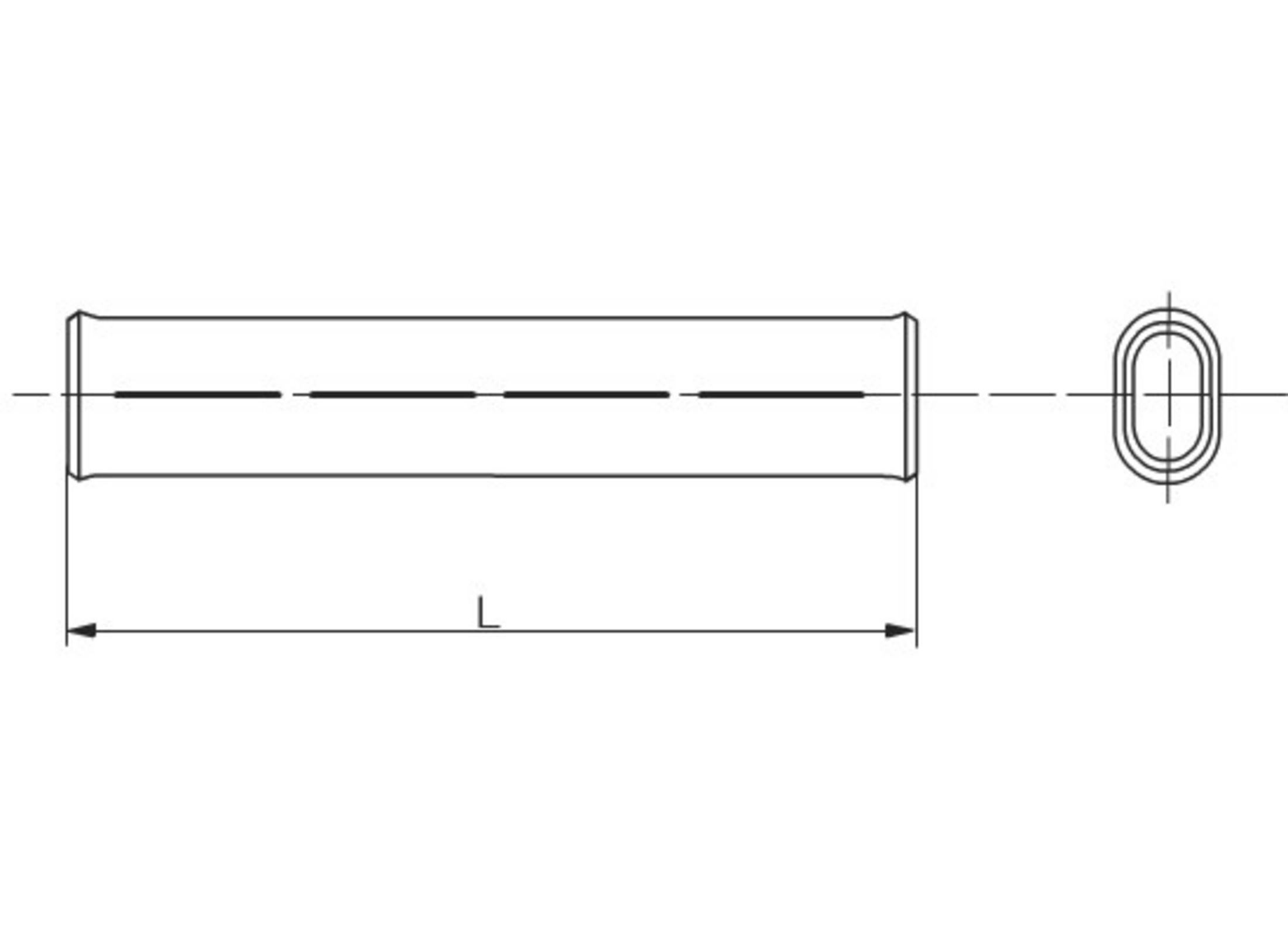

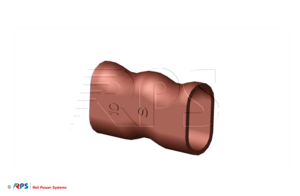

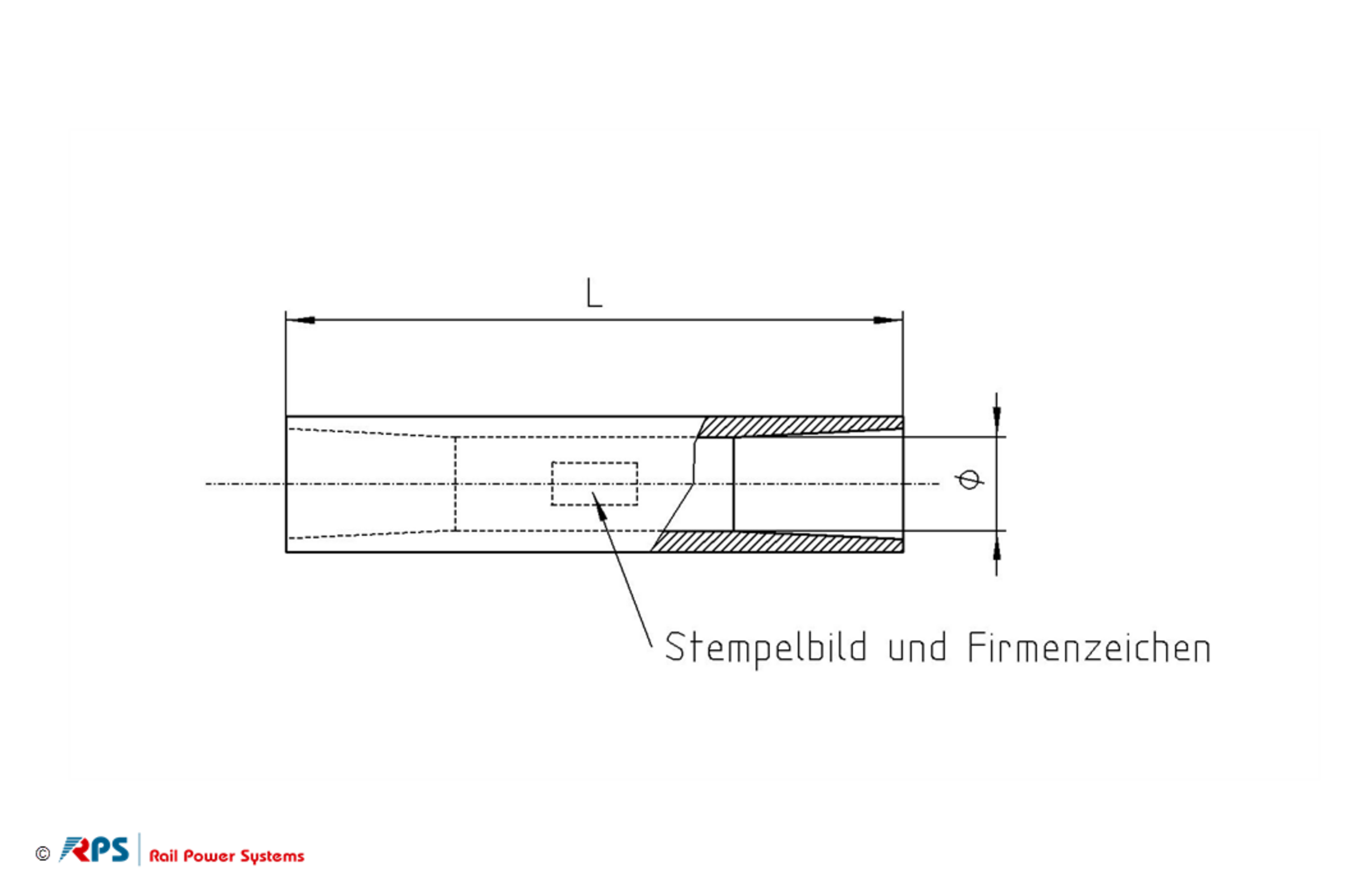

Pressverbinder/Kerbverbinder für Bronze-/Edelstahlseile (DIN 48201)

Variante: Pressverbinder

Produkt	Pressverbinder
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002773

(3EGF02773 auch 3EGF008369Z3184A)

Mechanische Werte

	Wert
Bezeichnung	Pressverbinder
Ebs	Ebs 20.01.07-1
Werkstoff	Cu
Masse	0,004 kg
L	20 mm
Seil Q	10 mm²
Seil ø	6,2 mm
Zeichnungsnummer	Ebs 20.01.07 T.1
Material-ID	3EGF002773

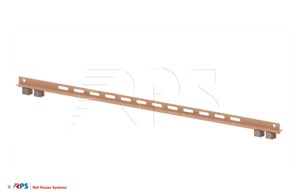

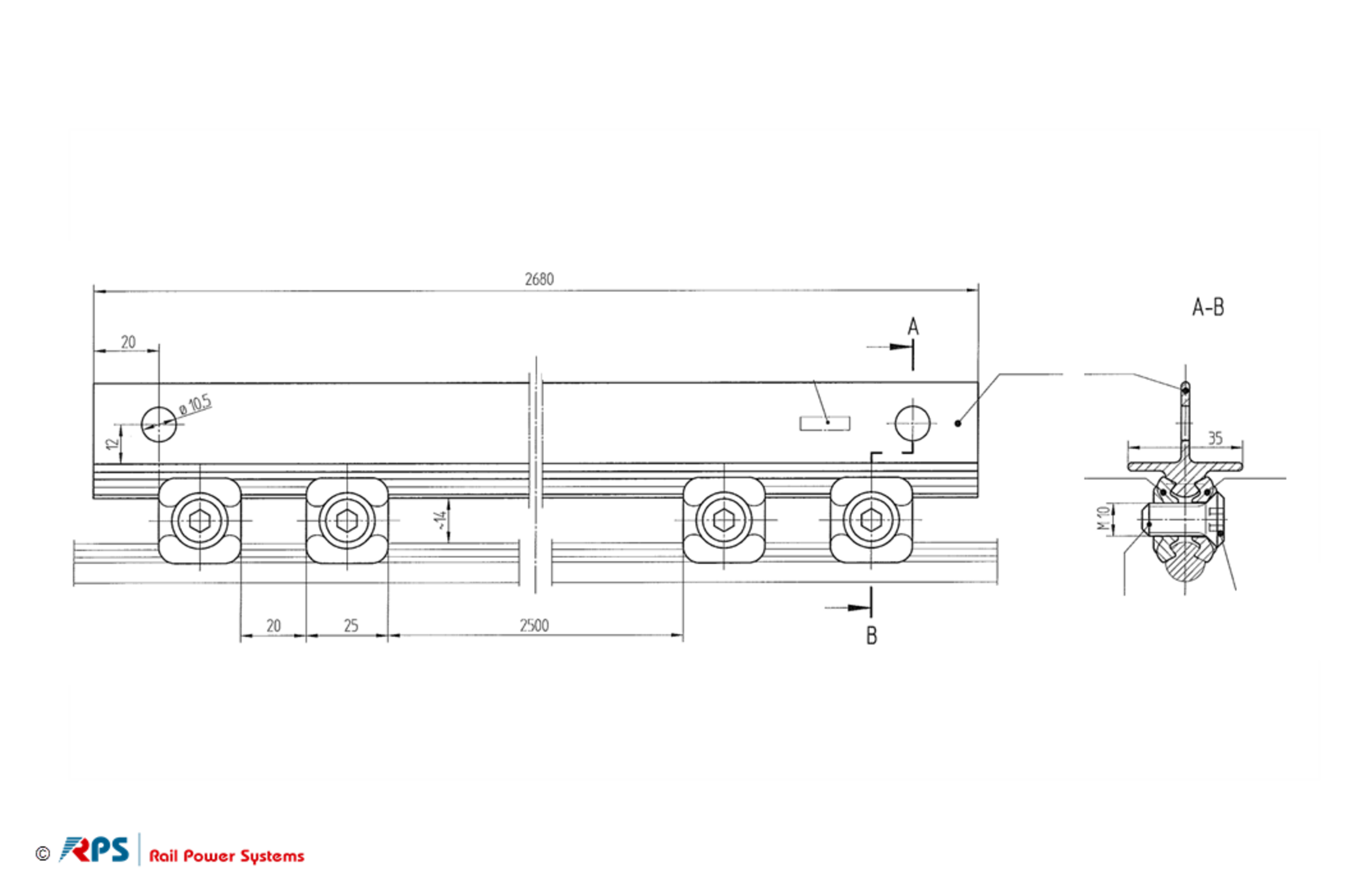

Oberleitungskreuzung

Produkt	Oberleitungskreuzung
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF014597

Mechanische Werte

	Wert
Bezeichnung	Oberleitungskreuzung
Ebs	Ebs 07.41.10-3
Werkstoff	CuNiSi
Masse	5,000 kg
Material-ID	3EGF014597

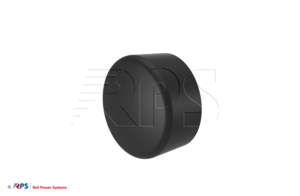

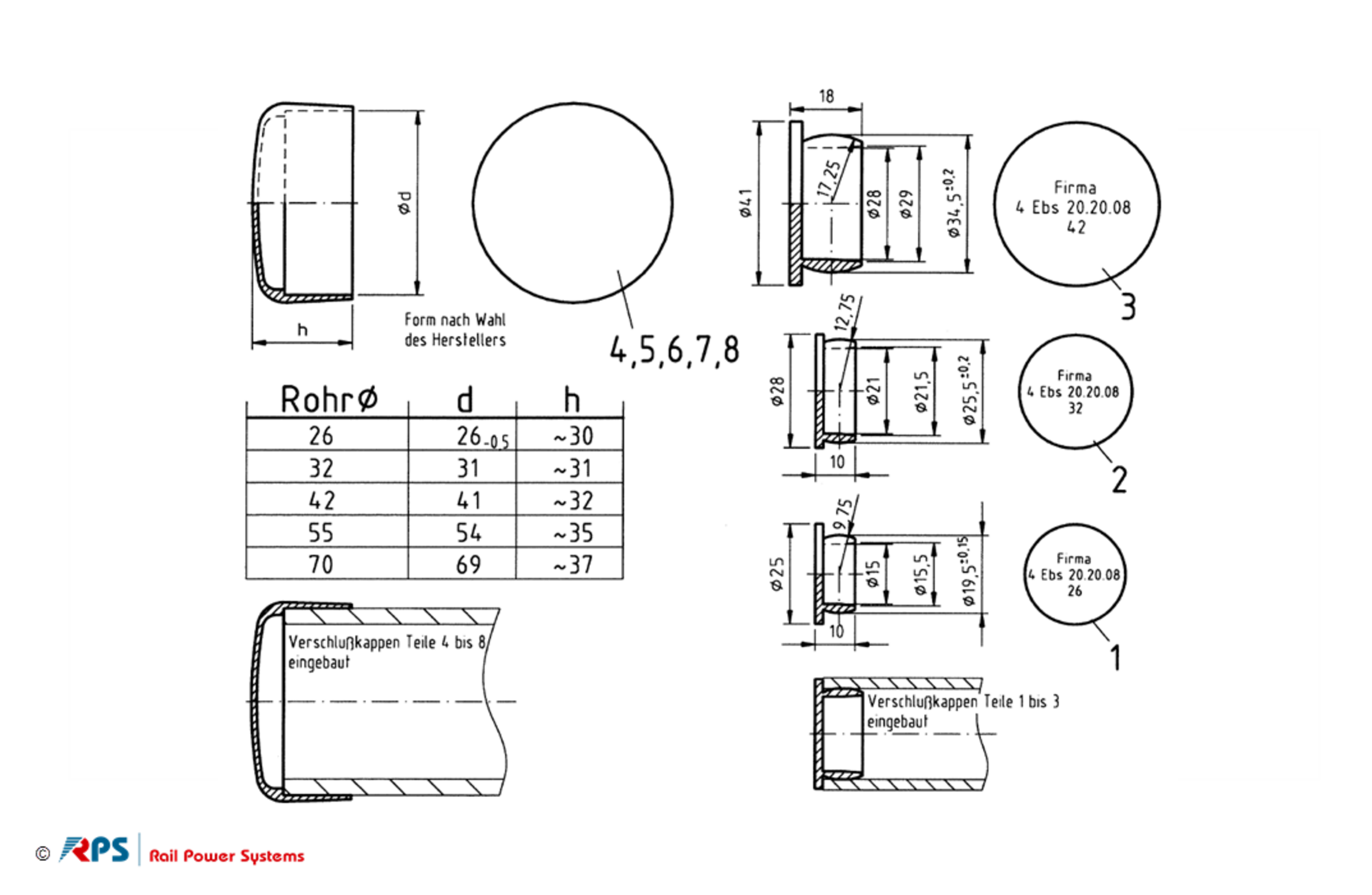

Verschlusskappe zum Verschliessen von Rohren

Variante: Verschlusskappe D55

Produkt	Verschlusskappe D55
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002874

Mechanische Werte

	Wert
Bezeichnung	Verschlusskappe D55
Ebs	Ebs 20.20.08 T4
Werkstoff	Kunststoff
Masse	0,024 kg
Durchmesser	55 mm
Material-ID	3EGF002874

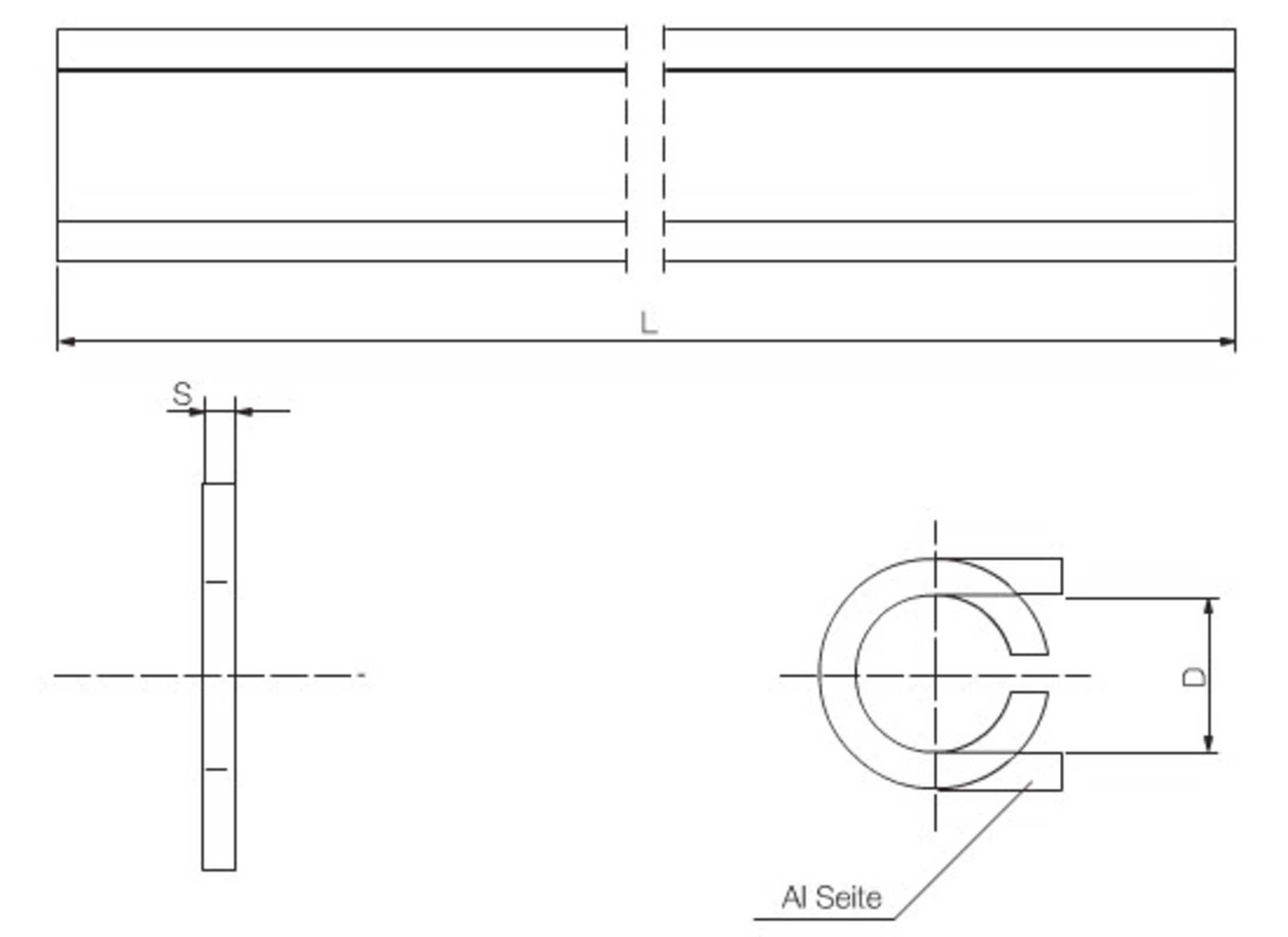

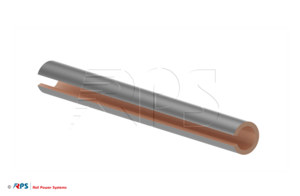

Schutzhülse

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002188

Aus Cupal für Seil DIN 48201 und Seil DIN 43138.

Verwendung: Seil 50/7

Mechanische Werte

	Wert
Ebs	Ebs 10.02.02
Masse	0,03 kg
L	130 mm
Durchmesser	9 mm
S	2 mm
Material-ID	3EGF002188

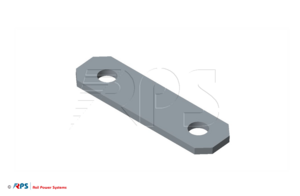

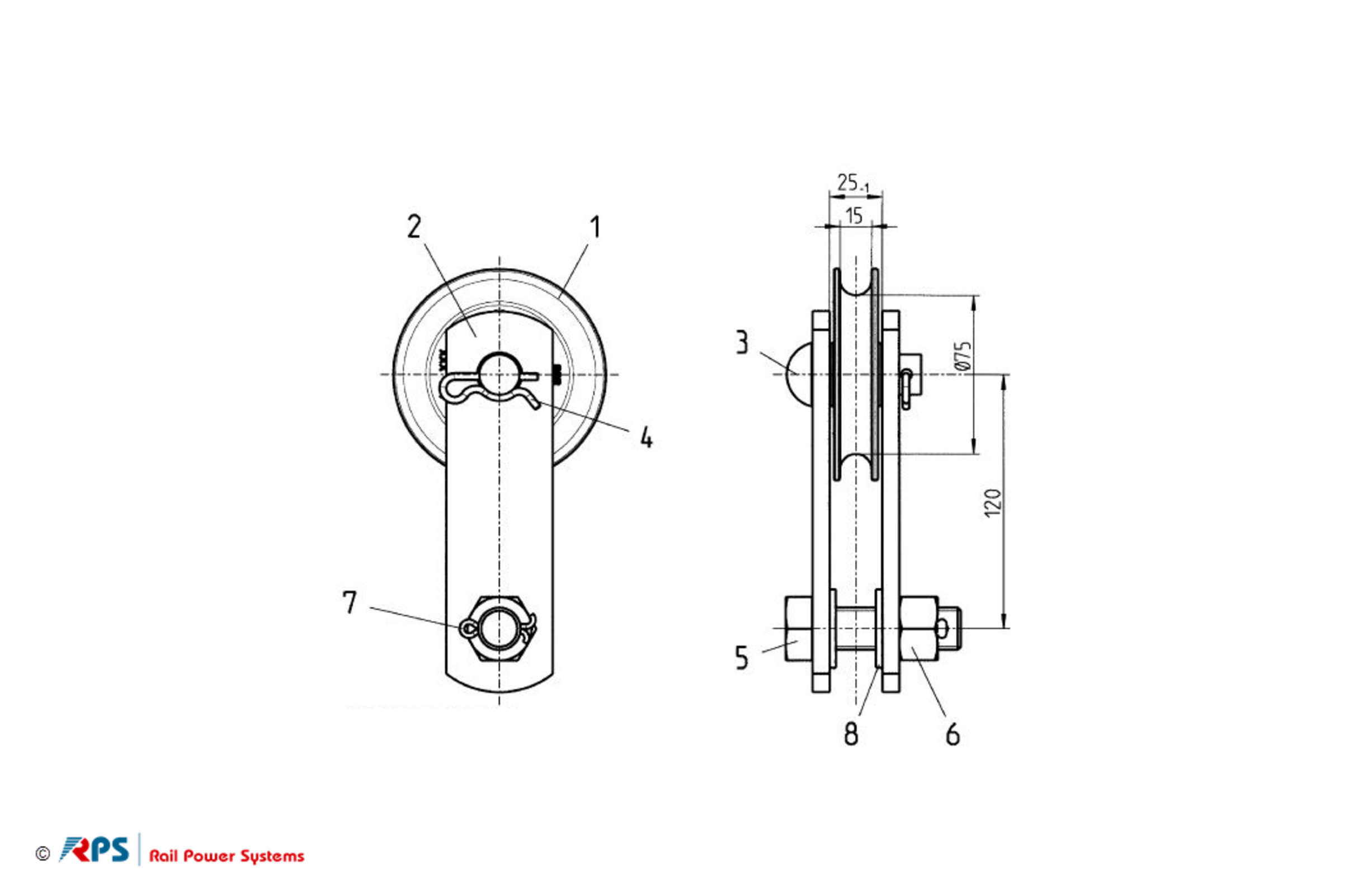

Lasche

Variante: Seilrollenlasche

Produkt	Seilrollenlasche
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001729

Mechanische Werte

	Wert
Bezeichnung	Seilrollenlasche
Ebs	Ebs 08.10.01-4 A
Werkstoff	St-tzn
Zeichnungsnummer	EBS08.10.01-3 A
Material-ID	3EGF001729

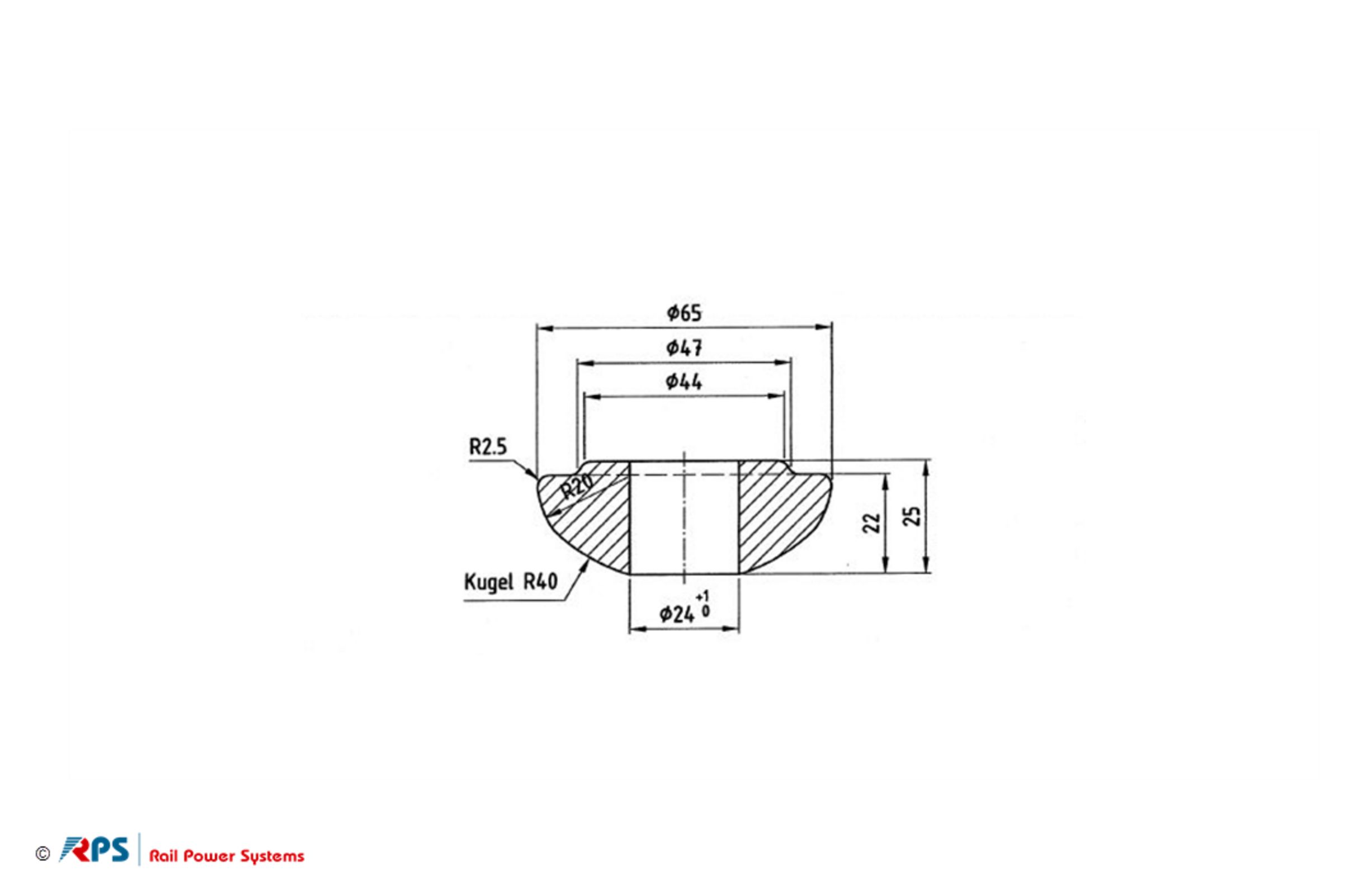

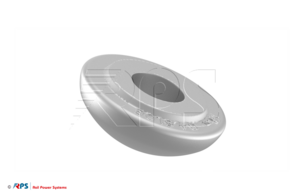

Kugelscheibe

Variante: Scheibe

Produkt	Scheibe
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001113

Mechanische Werte

	Wert
Bezeichnung	Scheibe
Ebs	Ebs 04.61.08 BL1
Werkstoff	G-Al
Durchmesser	24 mm
Material-ID	3EGF001113

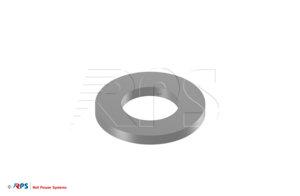

Scheibe

Produkt	Scheibe
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF004520

Mechanische Werte

	Wert
Bezeichnung	Scheibe
Werkstoff	A2-70
Zeichnungsnummer	DIN EN ISO 7089
Material-ID	3EGF004520

Bolzen mit Splint

Variante: Bolzen

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF011353

Mechanische Werte

	Wert
Bezeichnung	Bolzen
Ebs	Ebs 20.20.09
Werkstoff	A2-70
L	45 mm
Material-ID	3EGF011353

Bolzen ohne Splint

Variante: Bolzen

Produkt	Bolzen
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF015049

Mechanische Werte

	Wert
Bezeichnung	Bolzen
Werkstoff	A2-70
Zeichnungsnummer	DIN 43161
Material-ID	3EGF015049

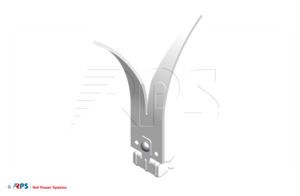

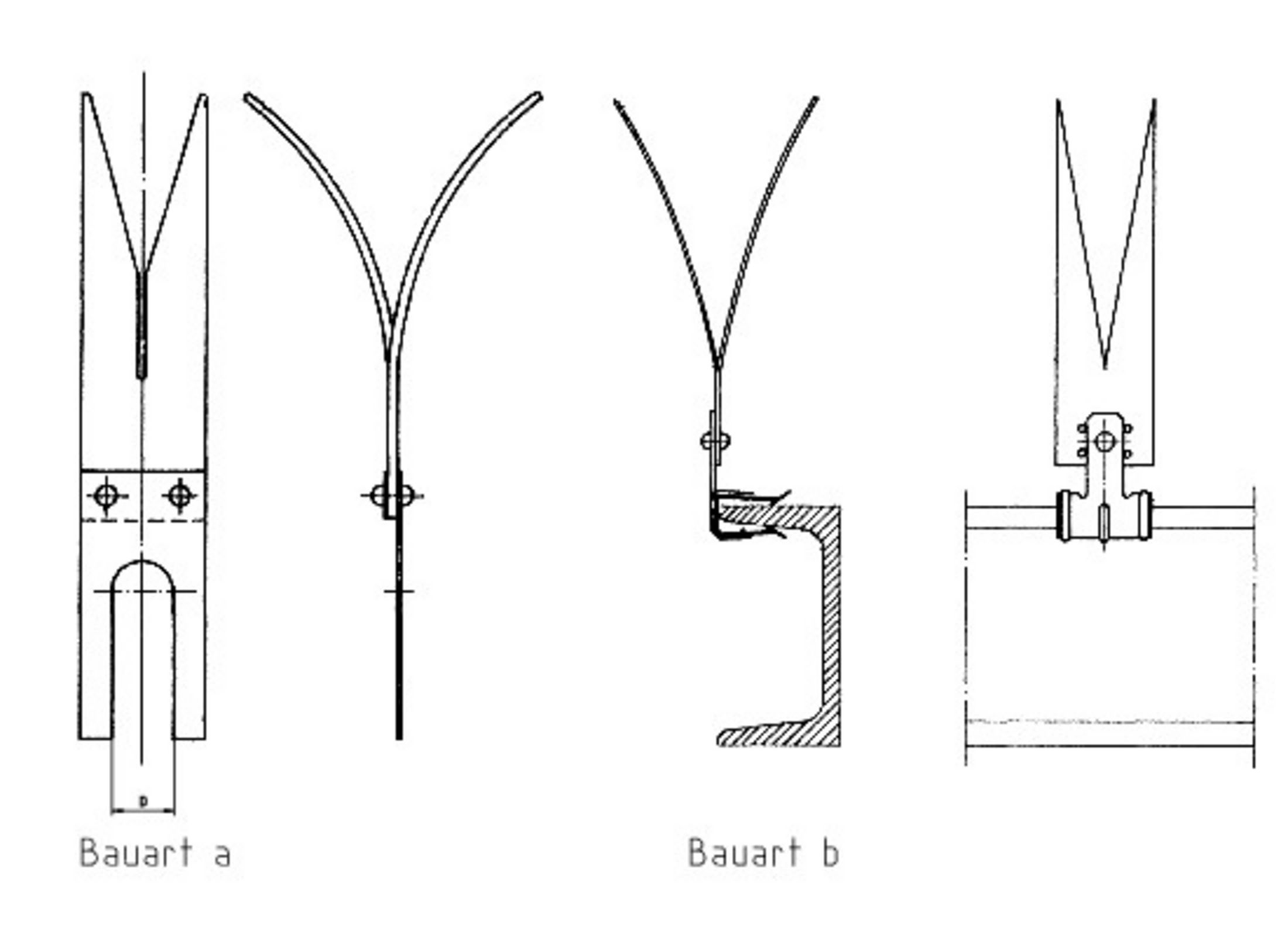

Vogelabwehr

Variante: Vogelabwehr mit Aufschlagklammer

Produkt	Vogelabwehr mit Aufschlagklammer
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF009742

Mechanische Werte

	Wert
Bezeichnung	Vogelabwehr mit Aufschlagklammer
Ebs	Ebs 19.01.05-1 BL2
Werkstoff	Kunststoff
Masse	0,048 kg
Durchmesser	13 mm
Material-ID	3EGF009742

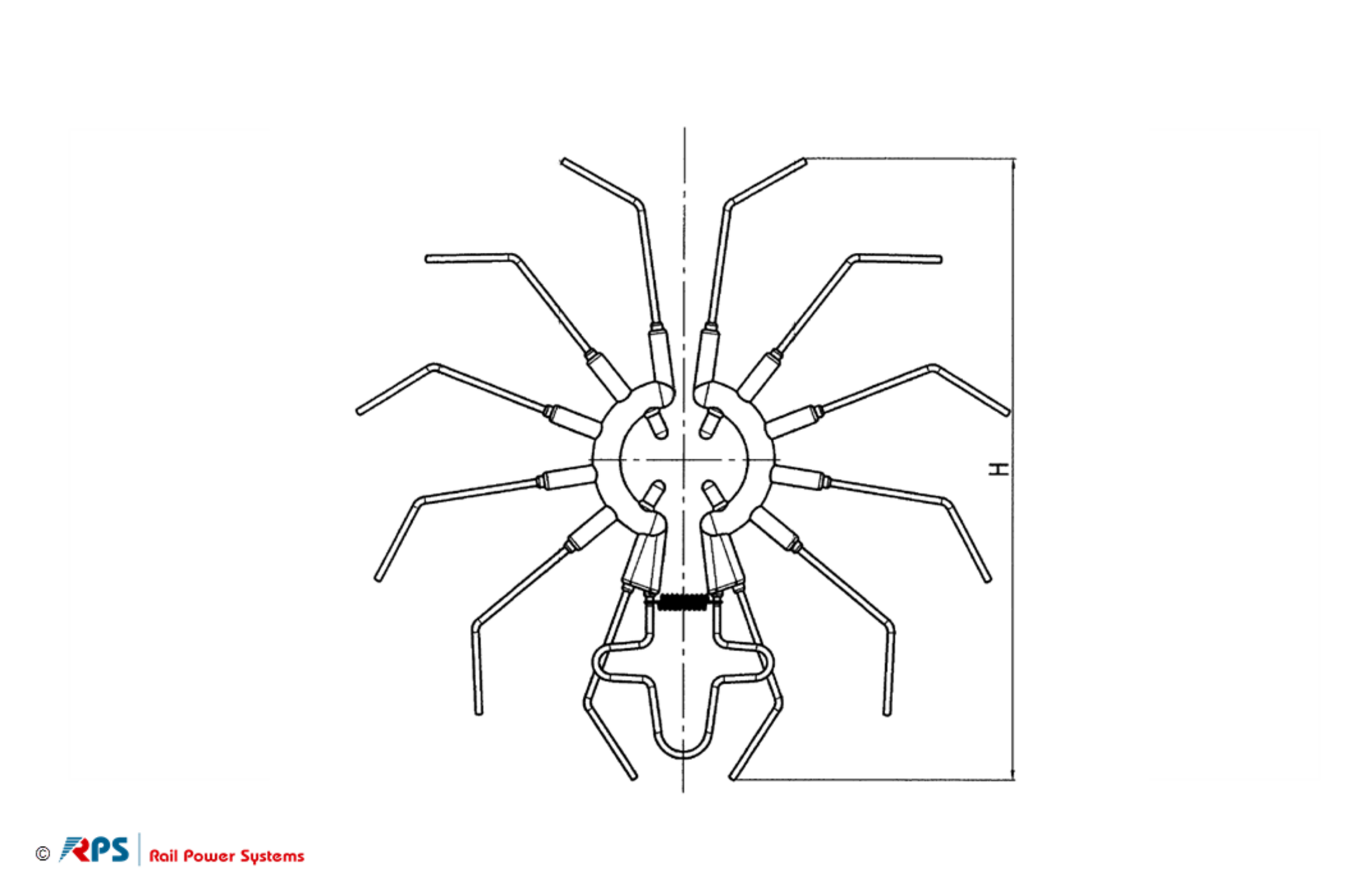

Elektrostatischer Vogel- und Kleintierabweiser

Variante: Vogel- und Kleintierabwehr

Produkt	Vogel- und Kleintierabwehr
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF015743

Mechanische Werte

	Wert
Bezeichnung	Vogel- und Kleintierabwehr
Ebs	Ebs 19.01.28-1 A
Werkstoff	PP, nrSt
Masse	0,096 kg
Höhe	217 mm
Durchmesser	38 - 64 mm
Material-ID	3EGF015743

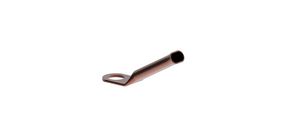

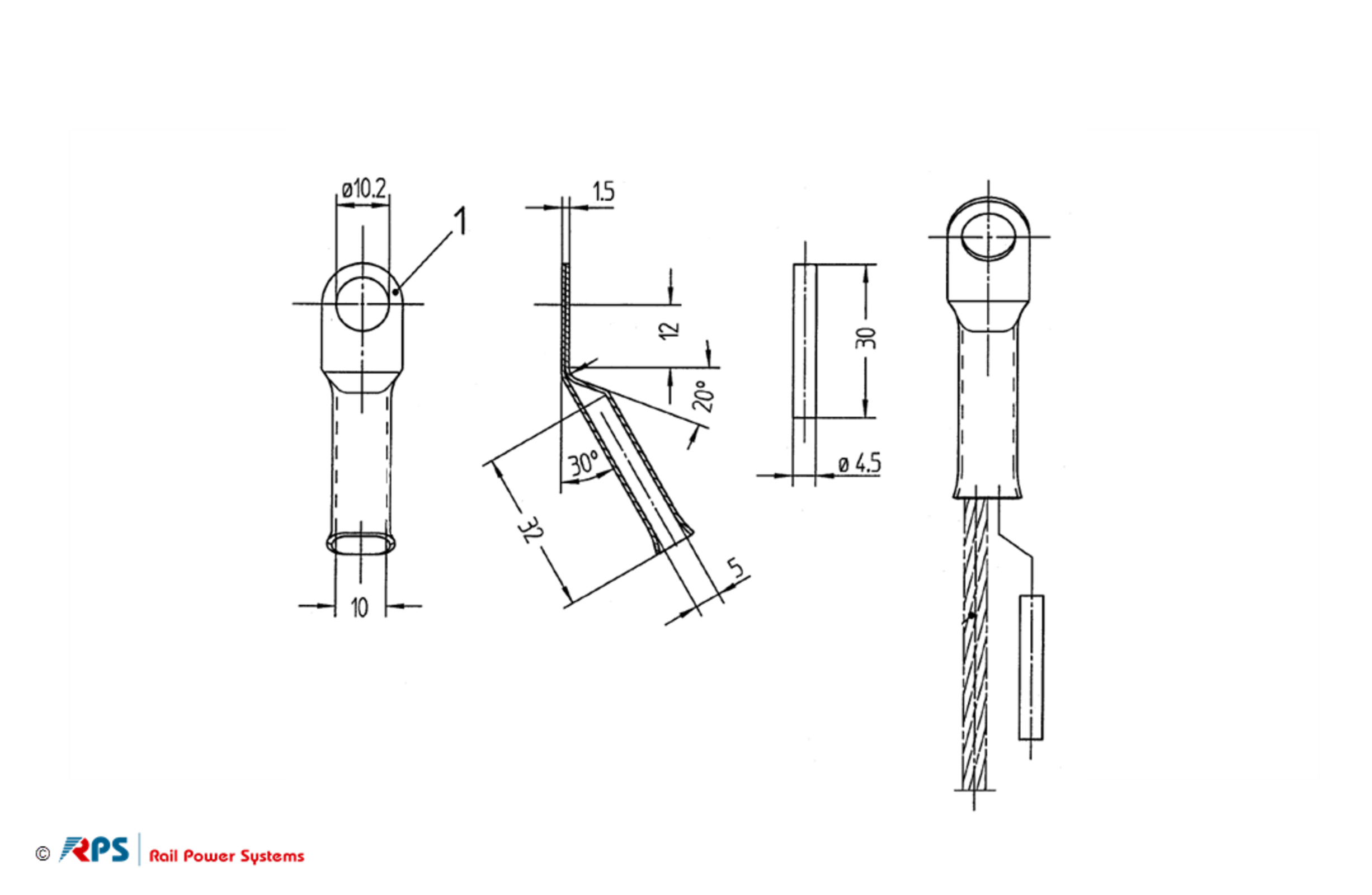

Kerbkabelschuh für stromfeste Hänger

Variante: Kabelschuh

Produkt	Kabelschuh
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF001636

für Seil DIN 43 138 – Bz II

Mechanische Werte

	Wert
Bezeichnung	Kabelschuh
Ebs	Ebs 07.42.26-1
Werkstoff	Cu
Masse	0,012 kg
Material-ID	3EGF001636

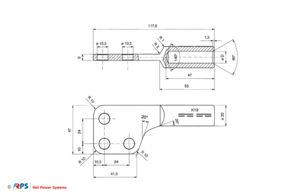

Anschluß-Presskabelschuh

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002518

Verbinder für Drosselstöße

Mechanische Werte

	Wert
Ebs	Ebs 15.13.23 BL1 A
Werkstoff	Bz II
Seil Q	Stahl-Seil 95² mm²
Seil ø	11,5 mm
Material-ID	3EGF002518

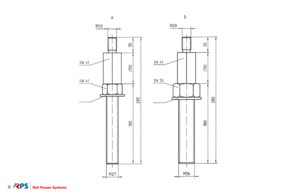

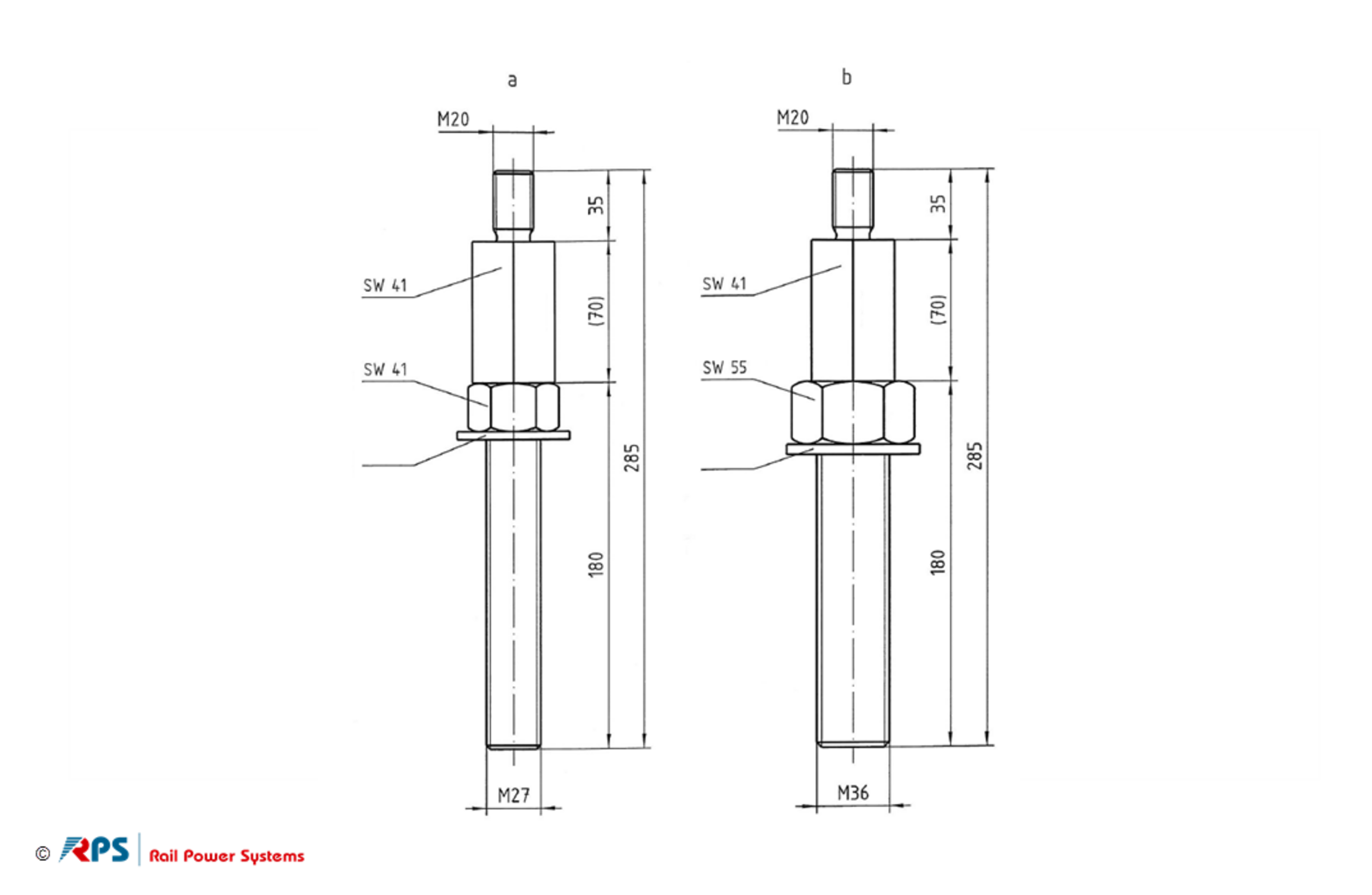

Bolzen für Stützenisolator

Variante: Bolzen M27

Produkt	Bolzen M27
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF012321

Mechanische Werte

	Wert
Bezeichnung	Bolzen M27
Ebs	Ebs 51.94.01-2 A
Werkstoff	nrSt
Masse	0,8 kg
Material-ID	3EGF012321

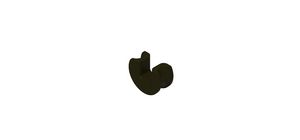

Kunststoffkausche für Schlingenisolator

Variante: Kausche

Produkt	Kausche
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF004283

für Seile bis Ø 10,5 mm

Mechanische Werte

	Wert
Bezeichnung	Kausche
Werkstoff	PA
Masse	0,006 kg
Zeichnungsnummer	GVT4501135
Material-ID	3EGF004283

Pressverbinder für zugfeste Seilverbindungen

Variante: Pressverbinder

Produkt	Pressverbinder
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF008474

Mechanische Werte

	Wert
Bezeichnung	Pressverbinder
Werkstoff	Al
Masse	0,5 kg
L	350 mm
Durchmesser	22 mm
Seil Q	240 mm²
Material-ID	3EGF008474

Pressverbinder für Kupferseile

Variante:

Produkt
Hersteller	Rail Power Systems GmbH
Materialnummer	3EGF002793

Zugfest, für Kupferseile nach DIN 48 201

Mechanische Werte

	Wert
Ebs	Ebs 20.01.17 A
Werkstoff	Bz II
Masse	0,038 kg
L	80 mm
Seil Q	25 mm²
Seil ø	6,3 mm
Zeichnungsnummer	Ebs 20.01.17
Material-ID	3EGF002793
