Werkzeugeinsatz kpl. für hydraulische Hochdruckpresse
Variante: Presseinsatzset
|
|
Mechanische Werte
| Wert | |
|---|---|
| Bezeichnung | Presseinsatzset |
| Material-ID | 3EGF009922 |
Werkzeugeinsatz für elektrhydr. Hochdruckpumpe
Variante: Presseinsatz
|
|
Detailinformationen auf Anfrage
Mechanische Werte
| Wert | |
|---|---|
| Bezeichnung | Presseinsatz |
| Material-ID | 3EGF011792 |

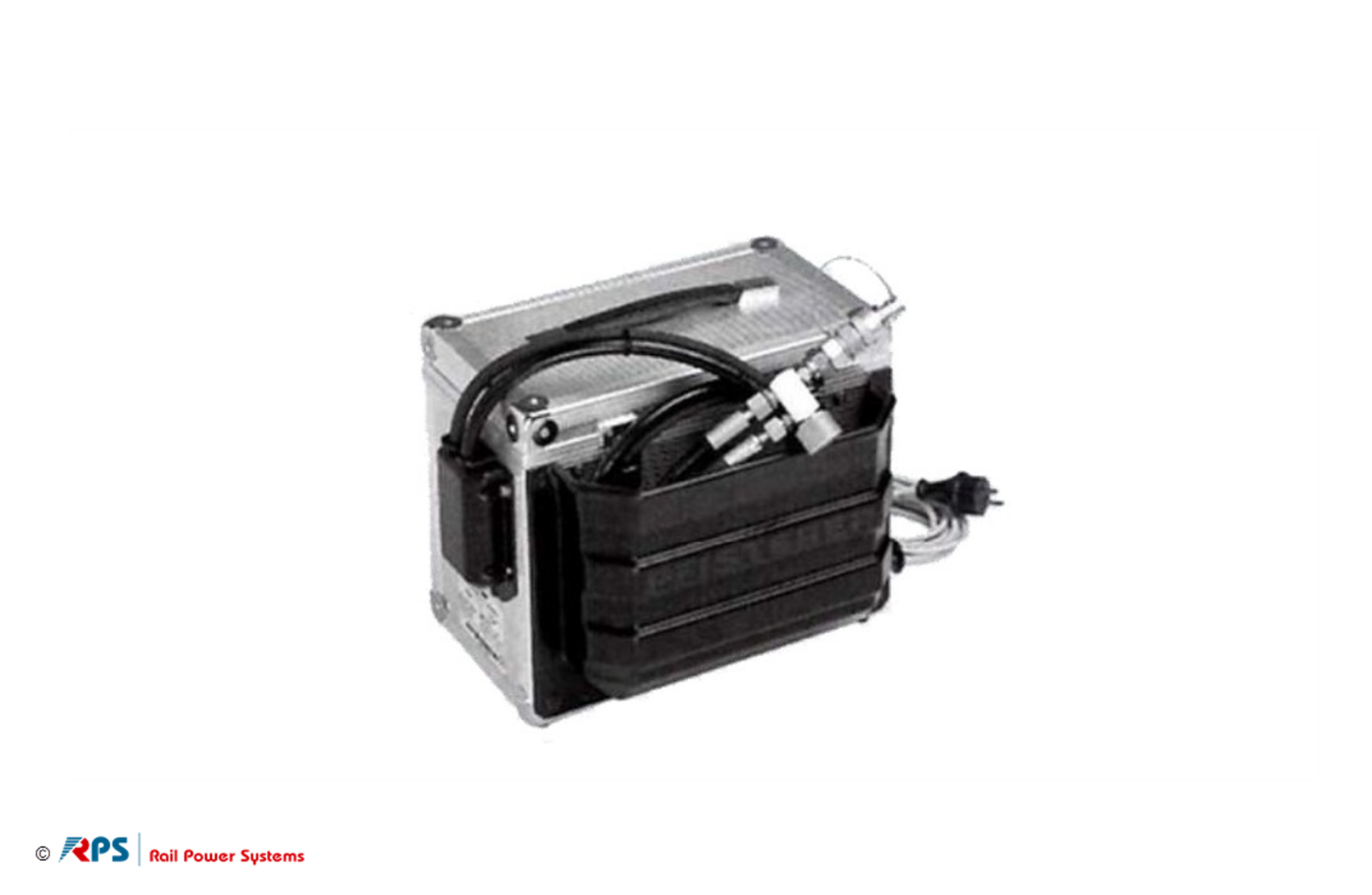

Elektrohydraulische Hochdruckpumpe EHP (850 bar)
Variante: Elektrohydraulische Hochdruckpumpe
|
|
Betriebsdruck: 850 bar
Anschlußkabellänge: 5 m
Leistungsaufnahme elektrischer Antriebsmotor: 500 W bei 220 V Wechselstrom
Die Hochdruckpumpe ist in einem handlichen Tragekoffer montiert und für den Baustelleneinsatz geeignet. Sie kommt mit dem in der Praxis bewährten Doppel-Schlauch-System, Vor- und Rücklauf, mit Steuerventil und ölverlustloser Kupplungsmuffe für den Anschluß eines Presskopfes. Ein Überdruckventil schützt die Hochdruckpumpe vor Überlastung. Die Werkzeug-Einsätze sind aus Einsatzstahl (brüniert).
Mechanische Werte
| Wert | |
|---|---|
| Bezeichnung | Elektrohydraulische Hochdruckpumpe |
| Bauart | Hochdruckschlauchlänge: 4000 mm |
| Masse | 9,6 kg |
| Zeichnungsnummer | 305853013 |
| Material-ID | 3EGF011776 |

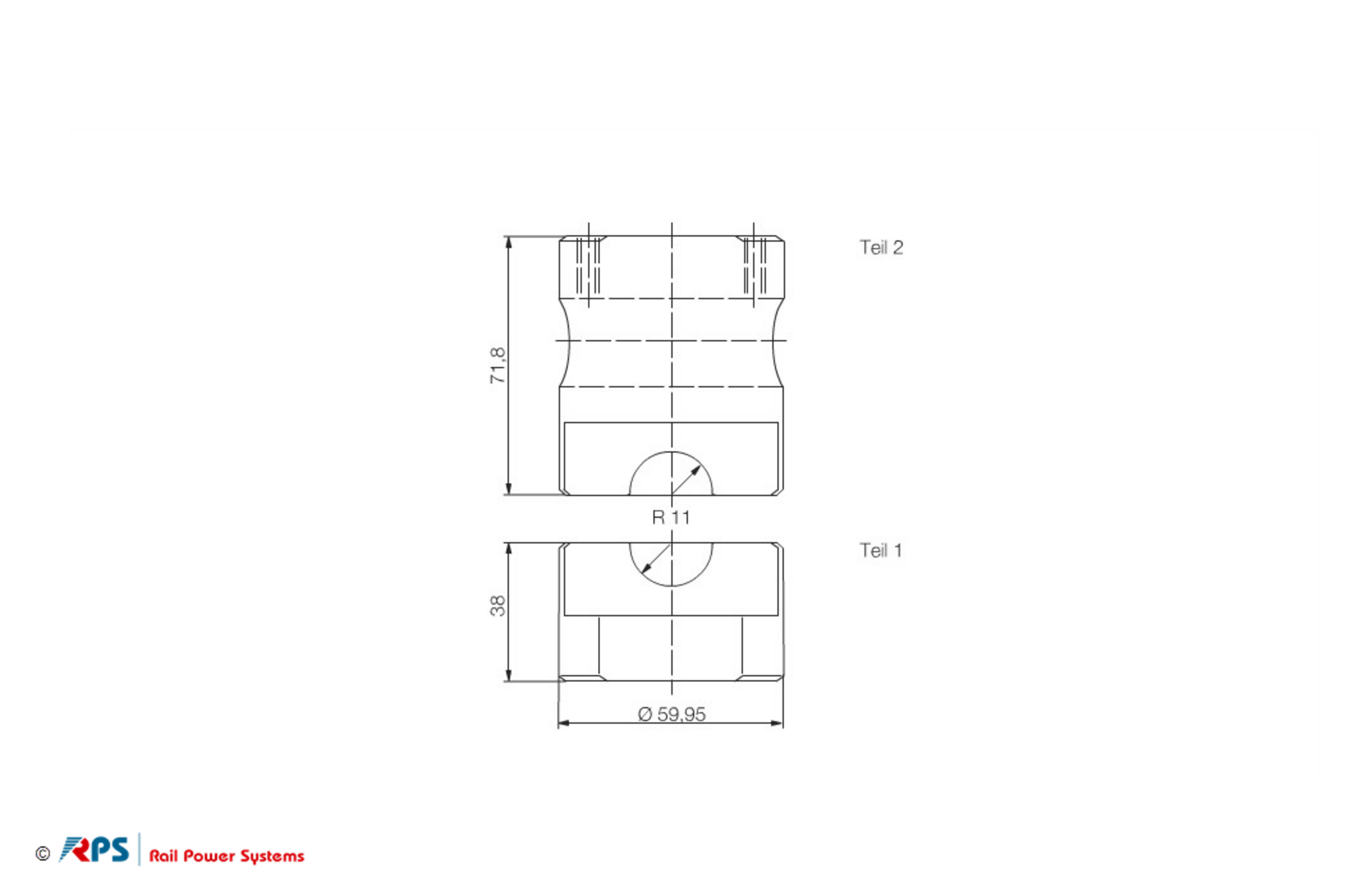

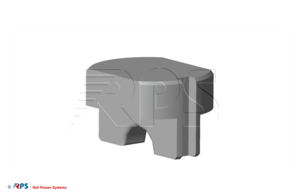

Werkzeugeinsatz für elektro-hydraulische Hochdruckpumpe EHP
Variante: Werkzeug-Einsatz
|
|
zum Pressen der Pressklemme Z 11, für Re 330, Einsatztiefe 0,5 mm, brüniert
Mechanische Werte
| Wert | |
|---|---|
| Bezeichnung | Werkzeug-Einsatz |
| Werkstoff | 1.4301 |
| Masse | 0,414 kg |
| Zeichnungsnummer | GW854.43 BL1.1 |
| Material-ID | 3EGF008020 |

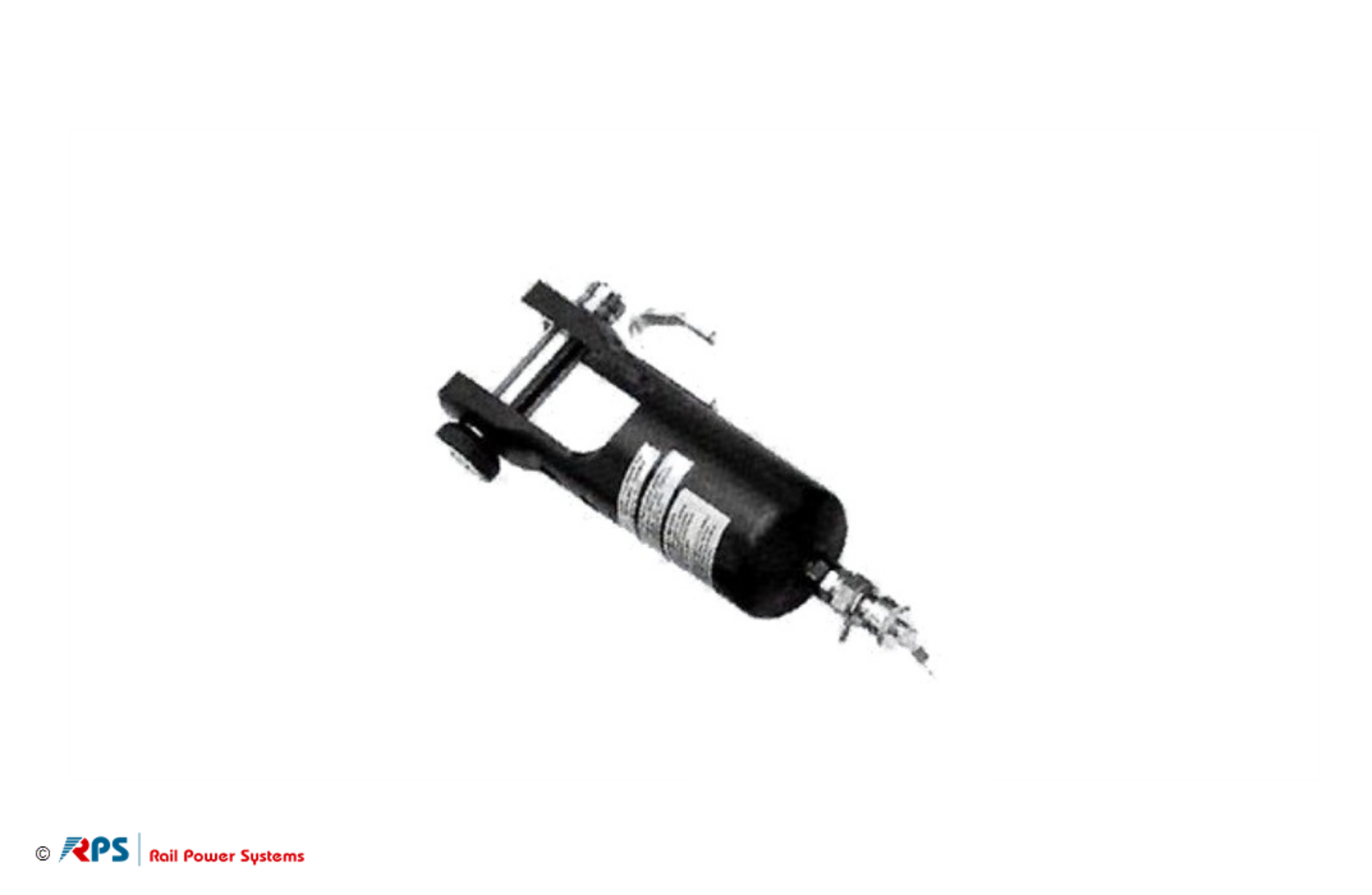

Hydraulischer Pressenkopf (850 bar, Größe III)
Variante: Presskopf Gr.III, hydraulisch
|
|
mit ölverlustlosem Kupplungsstecker, mit Schlauchanschluß. Zubehör mit Hochdruck-Kupplung, Kupplungsstecker und -muffen.
Mechanische Werte
| Wert | |
|---|---|
| Zeichnungsnummer | 305678009 |
| Bezeichnung | Presskopf Gr.III, hydraulisch |
| Material-ID | 3EGF011848 |

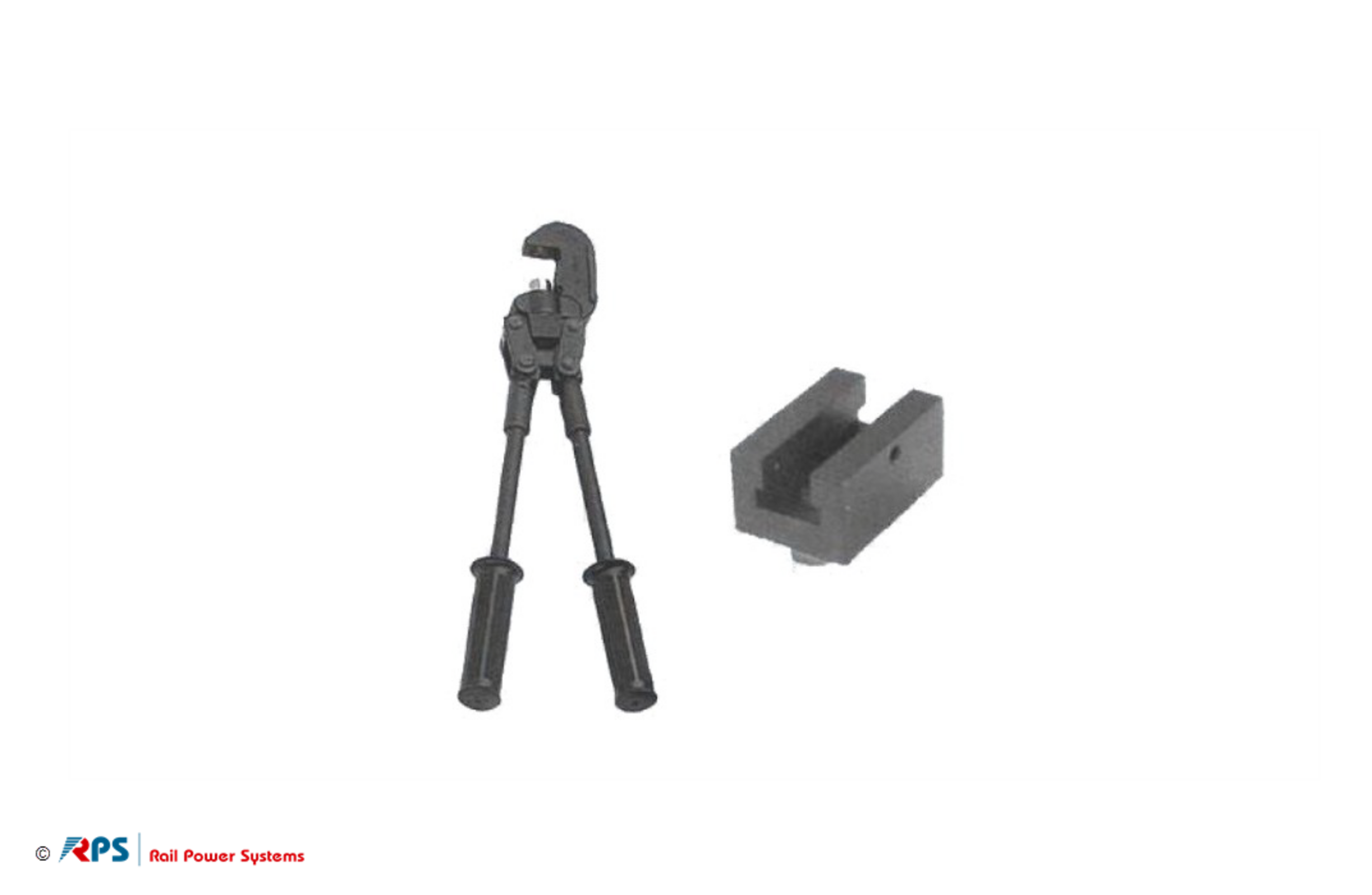

Handpresszange Primat O2
Variante:
|
|
Pressbare Querschnitte in mm²: Kupfer 6 - 35, Aluminium 16 - 50
Mechanische Werte
| Wert | |
|---|---|
| Zeichnungsnummer | 303088088 |
| Material-ID | 3EGF007848 |

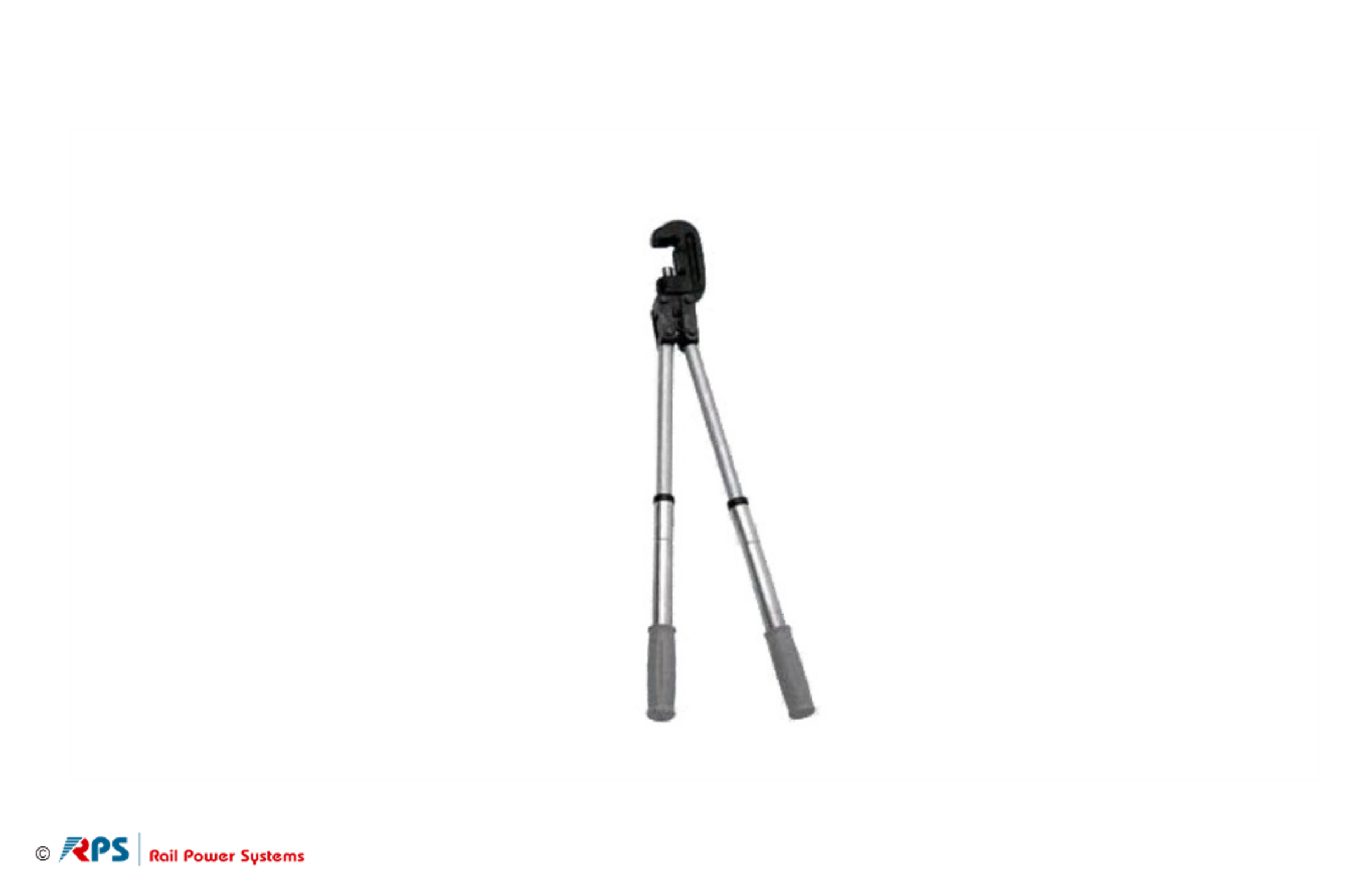

Handpresszange Primat O6
Variante:
|
|
Pressbare Querschnitte in mm² für zugentlastete Verbindungen: Kupfer 6 - 185, Aluminium 16 - 150,
für zugfeste Verbindungen: Kupfer 6 - 150, Aluminium 16 - 120, Aluminium/Stahl 25/4 - 120/20
Mechanische Werte
| Wert | |
|---|---|
| Zeichnungsnummer | 303871002 |
| Masse | 3,10 kg |
| Material-ID | 3EGF010399 |

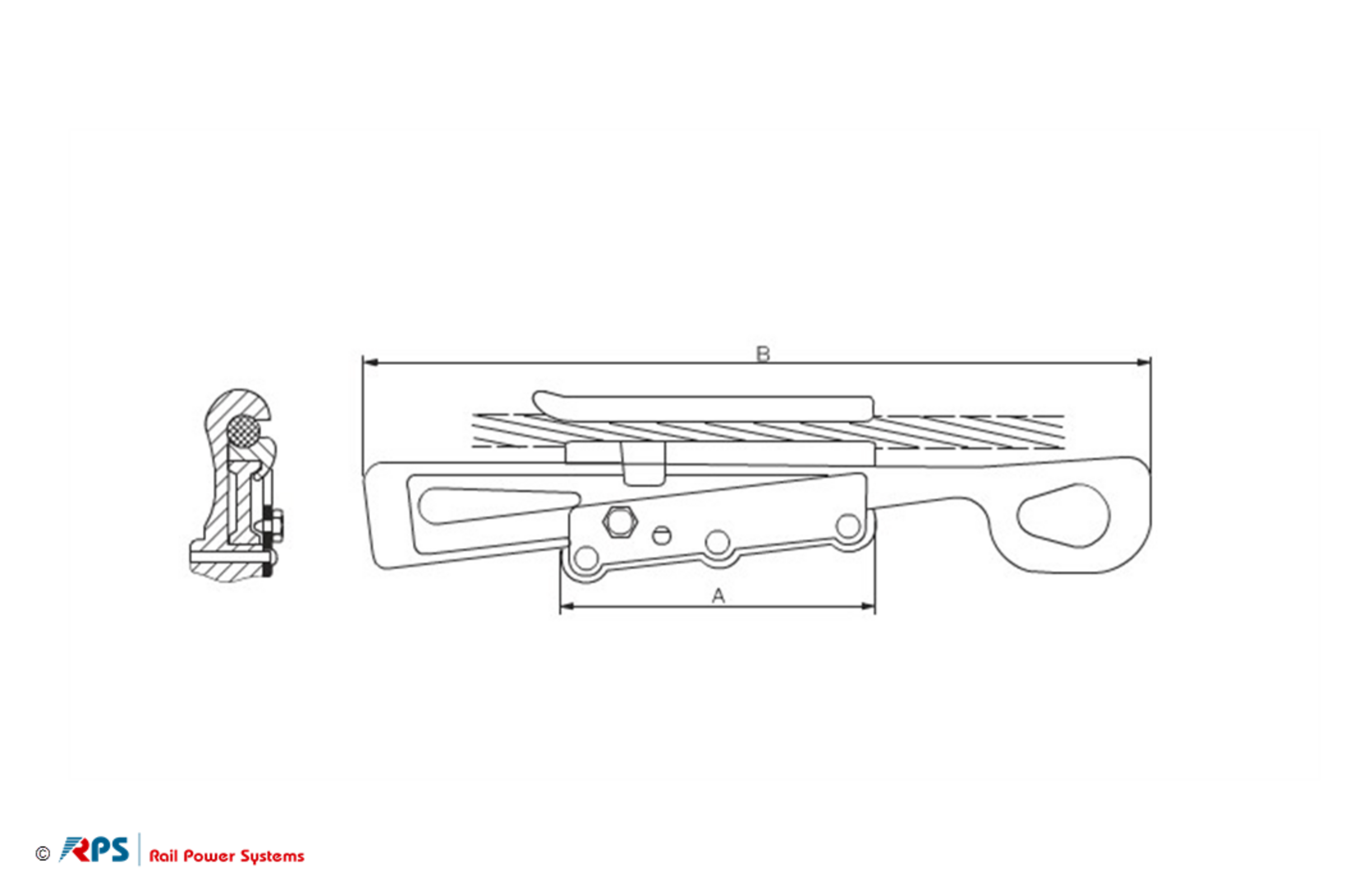

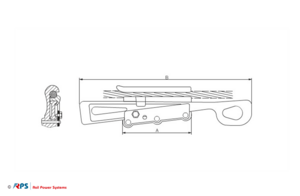

Keil-Spannwerkzeug
Variante:
|
|
Mechanische Werte
| Wert | |
|---|---|
| Bauart | Größe 1 |
| Masse | 1,220 kg |
| Breite | 276 mm |
| Seil ø | 5,0 - 10,0 mm |
| Nennkraft | 10 kN |
| Zeichnungsnummer | 92561 |
| Material-ID | 3EGF009945 |

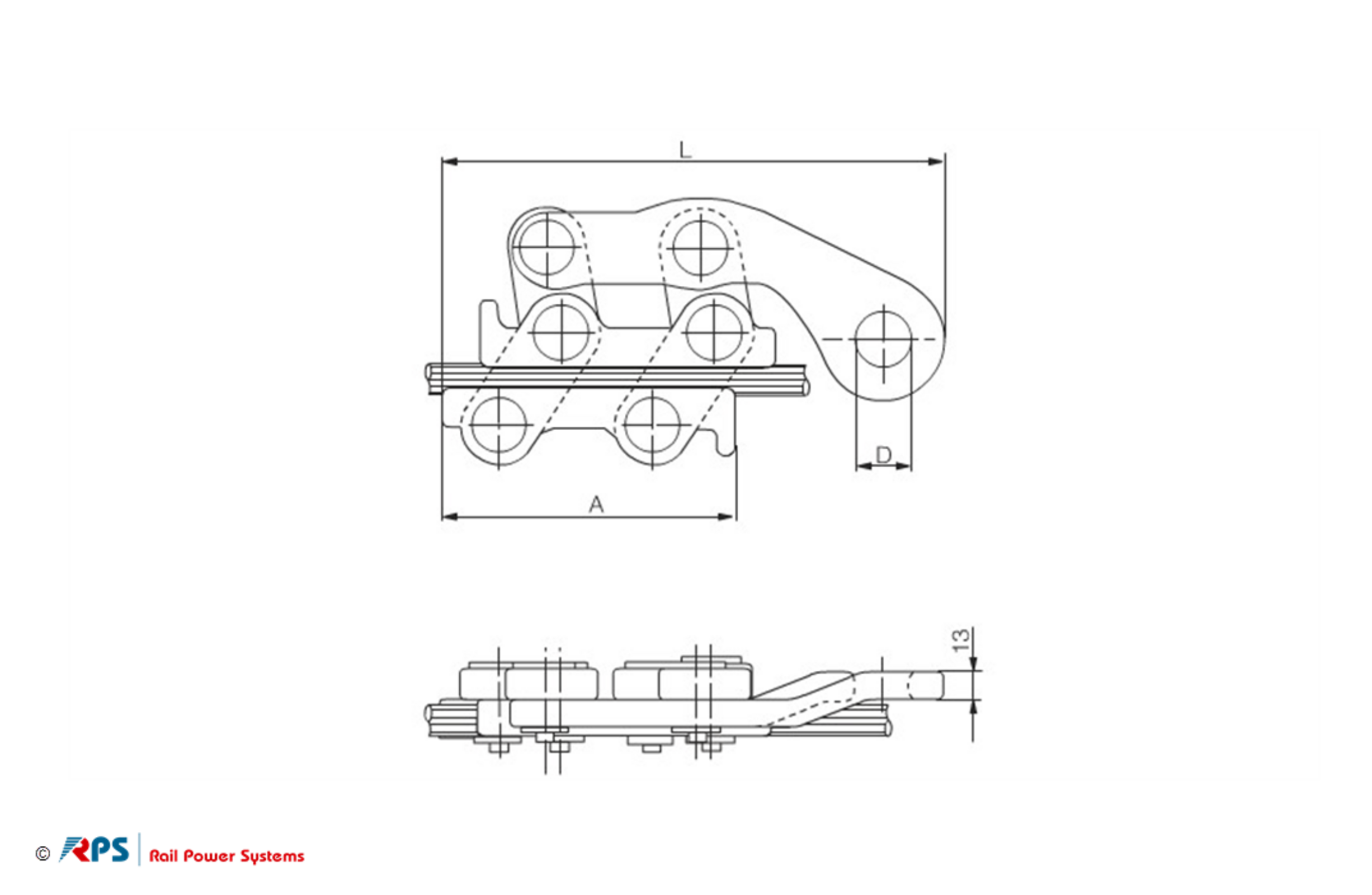

Spannklemme
Variante:
|
|
Mechanische Werte
| Wert | |
|---|---|
| Bauart | Zugkraft: 10 kN |
| Masse | 0,83 kg |
| L | 155 mm |
| Durchmesser | 18 mm |
| Seil Q | 6 - 35 mm² |
| Zeichnungsnummer | 330736736 |
| Material-ID | 3EGF004425 |
Biegezange
Variante:
|
|
für Schutzhülsen mit Außendurchmesser D (siehe Tabelle).
Mechanische Werte
| Wert | |
|---|---|
| Bauart | a |
| Durchmesser | 13,5 mm |
| Masse | 1,50 kg |
| Zeichnungsnummer | GW 89204 Bl. 11 |
| Material-ID | 3EGF004378 |

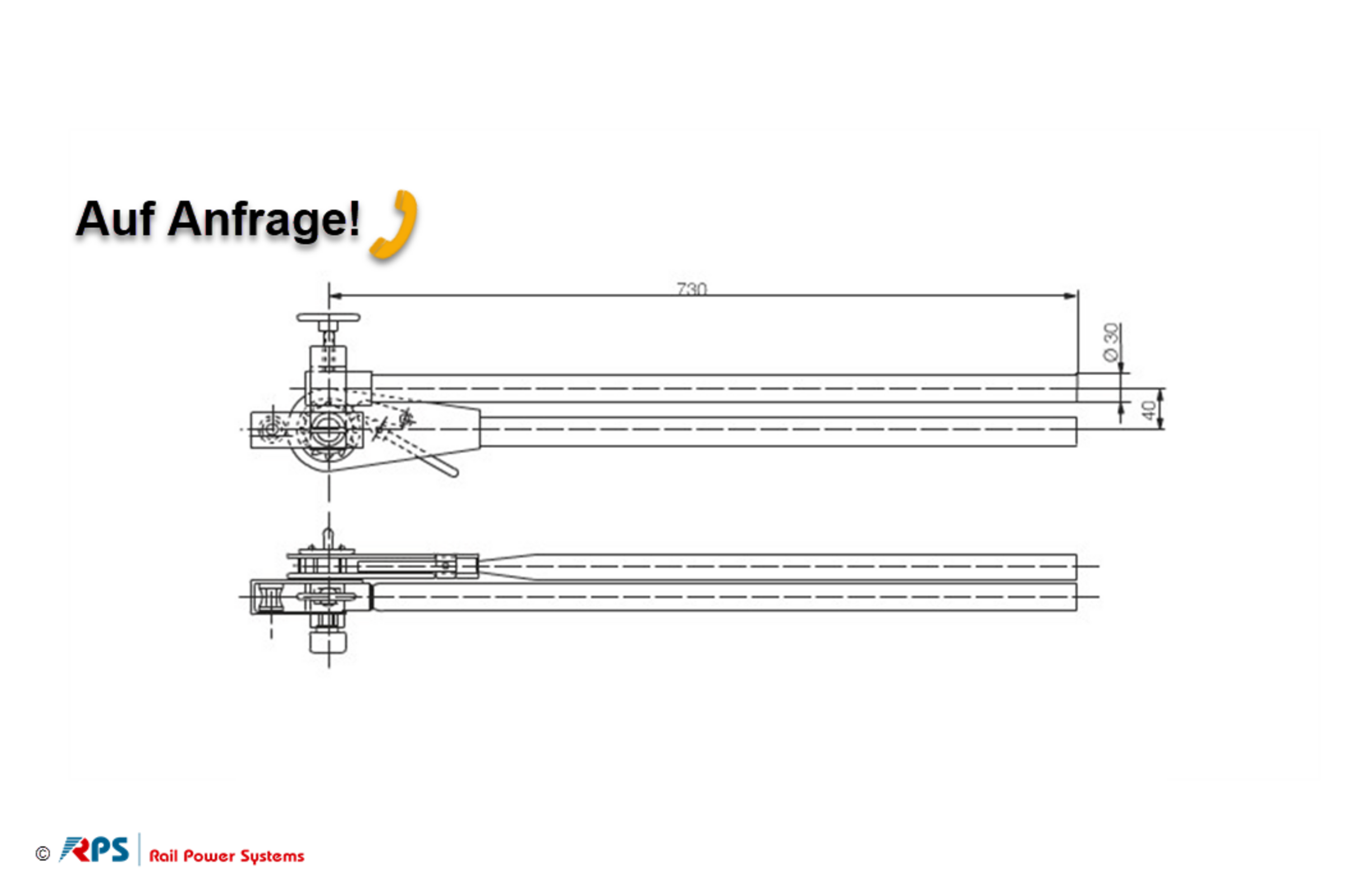

Biegevorrichtung
Variante:
|
|
für Fahrdrähte Ri 80, 100, 120 und RiS 120 mit Ratsche
Mechanische Werte
| Wert | |
|---|---|
| Masse | 6,0 kg |
| Zeichnungsnummer | GW89204 BL6 |
| Material-ID | 3EGF009944 |

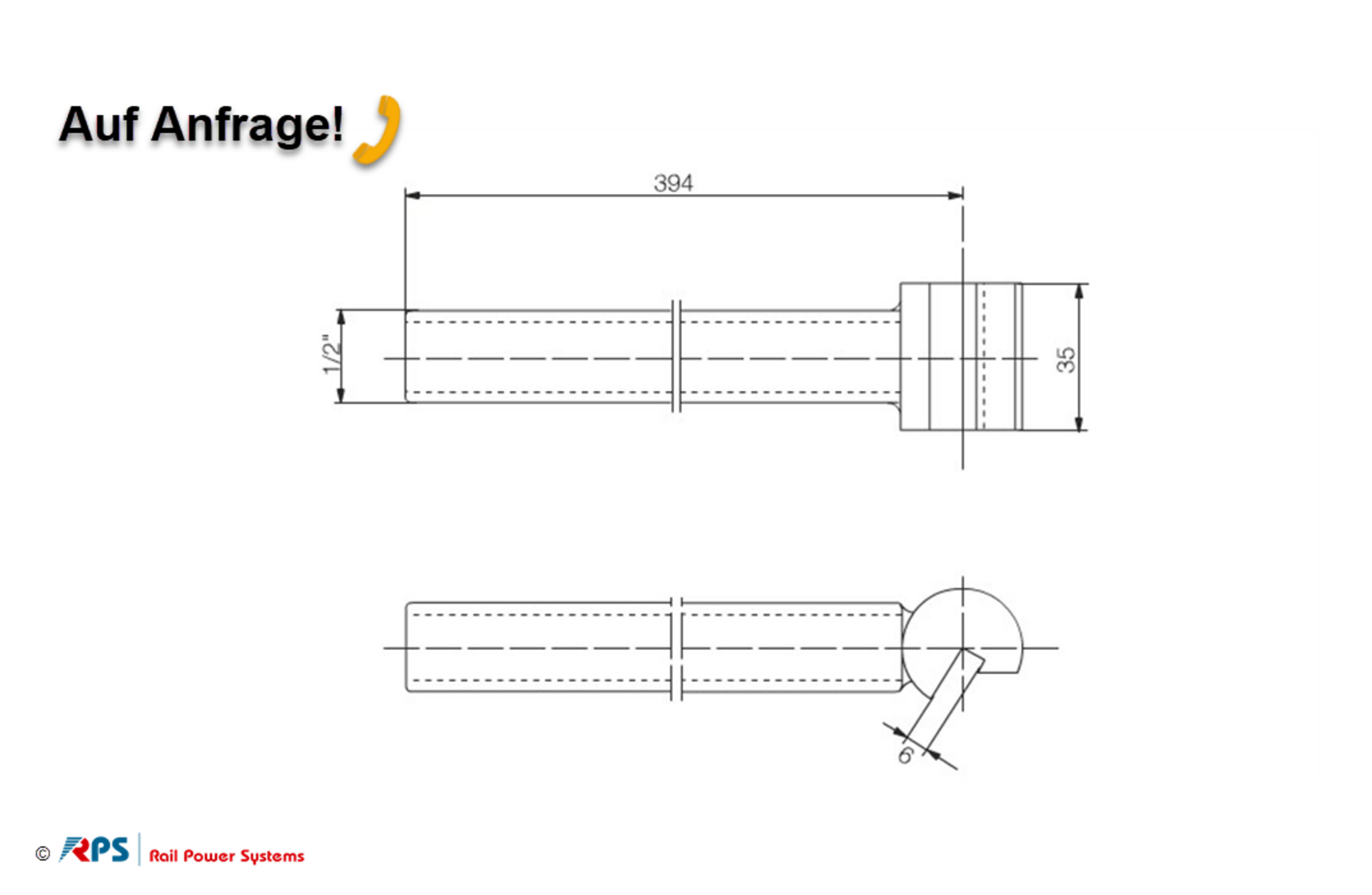

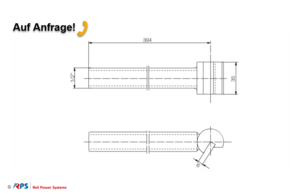

Dreheisen für Rillenfahrdrähte
Variante:
|
|
Mechanische Werte
| Wert | |
|---|---|
| Masse | 0,50 kg |
| Zeichnungsnummer | 4 Ebgw 04.11 |
| Material-ID | 3EGF004341 |

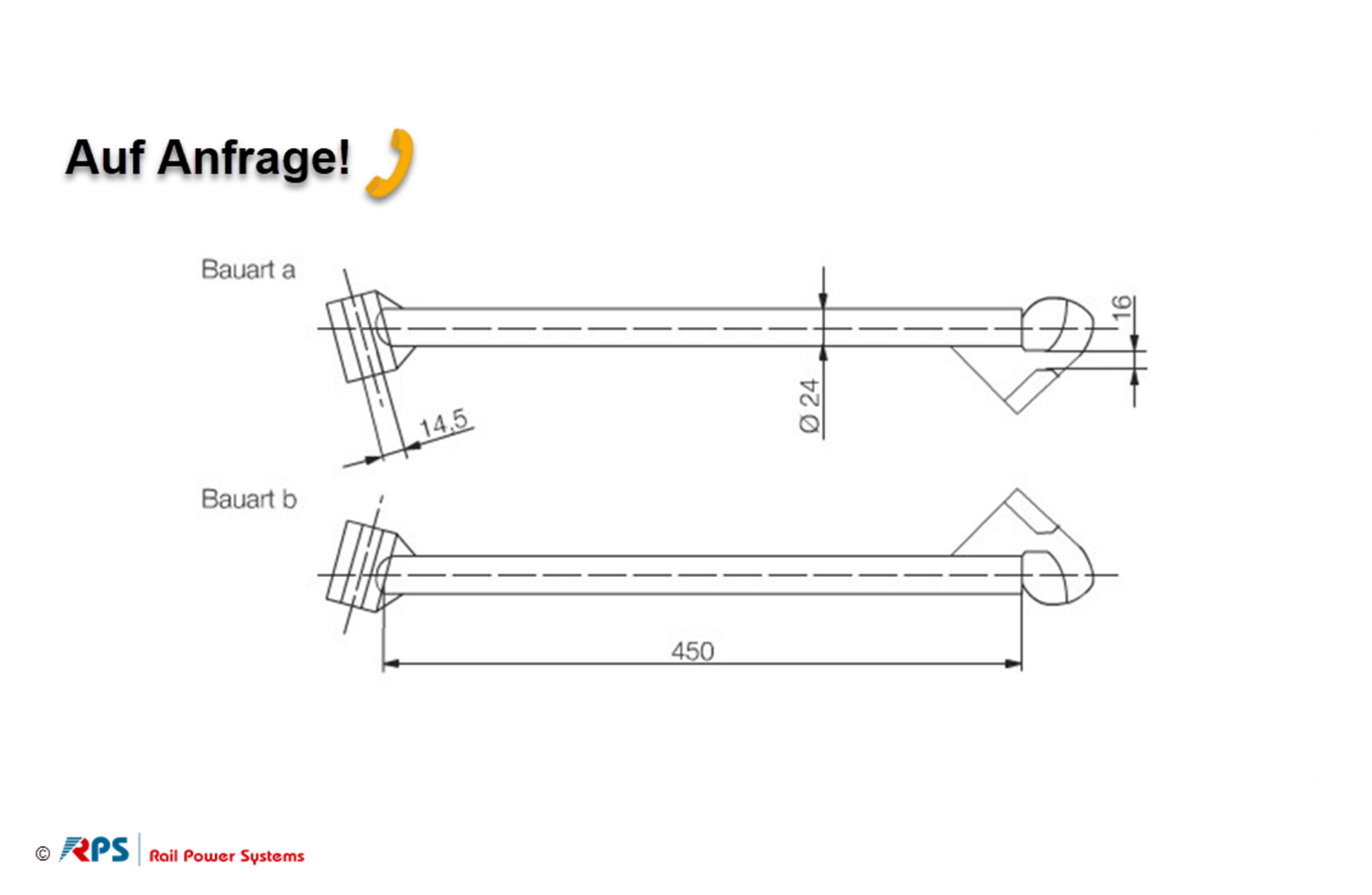

Biegegabel für Erdungsdrähte, Verwendung paarweise
Variante:
|
|
Mechanische Werte
| Wert | |
|---|---|
| Bauart | a) links |
| Masse | 0,55 kg |
| Zeichnungsnummer | Gw 892.19. Bl. 4 |
| Material-ID | 3EGF004340 |
