Verbundisolatoren

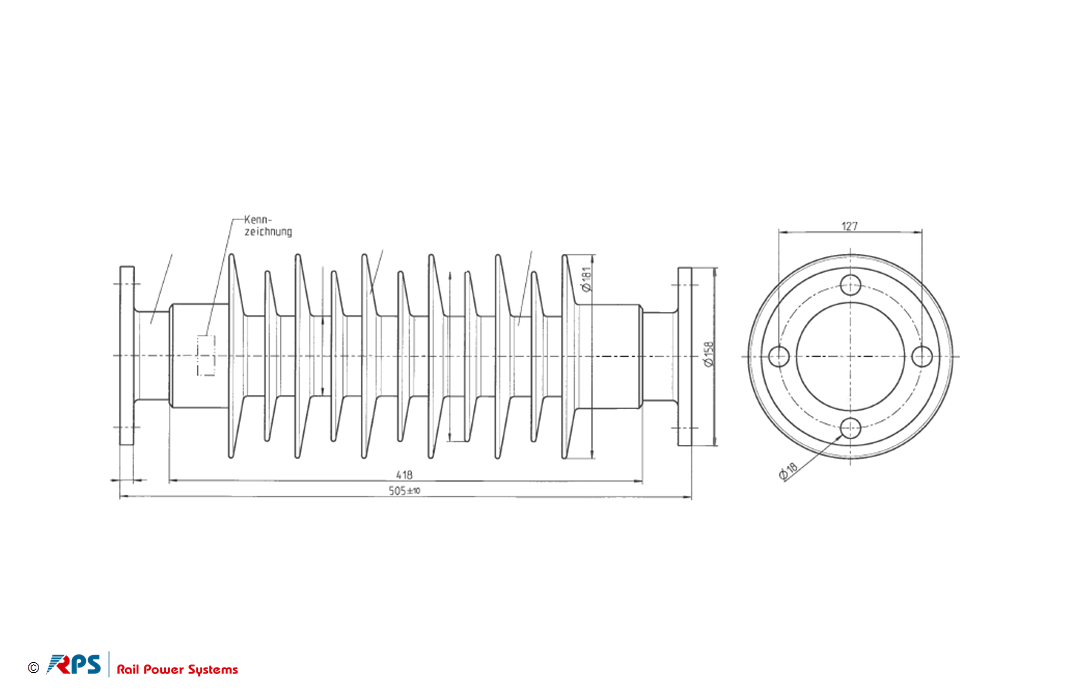

Isolator 25 kV Flansch 11 Schirme
3EGF018630

Anfrage

Varianten

Material ID Bezeichnung Werkstoff Masse Festgelegte Mindestbiegebelastung (SCL) Maximale Auslegungsbiegebelastung (MDCL) Festgelegte Zugbelastung (STL)
3EGF018630 Isolator 25 kV Flansch 11 Schirme Verbundwerkstoff 9,8 kg 20 kN 8 kN 100 kN PDF Anfrage
3EGF020661 Isolator 25 kV Flansch 19 Schirme Verbundwerkstoff 12 kg 16 kN 6,4 kN 100 kN PDF Anfrage
Material ID Bezeichnung Nennspannung Kriechstrecke Bemessungs-Stehstoßspannung Stehwechselspannung, beregnet Schlagweite
3EGF018630 Isolator 25 kV Flansch 11 Schirme 25 kV 1390 mm 250 kV 125 kV 455 mm PDF Anfrage
3EGF020661 Isolator 25 kV Flansch 19 Schirme 25 kV 2200 mm 250 kV 95 kV 650 mm PDF Anfrage
