Isolatoren mit Gewindekappen - Verbundisolatoren

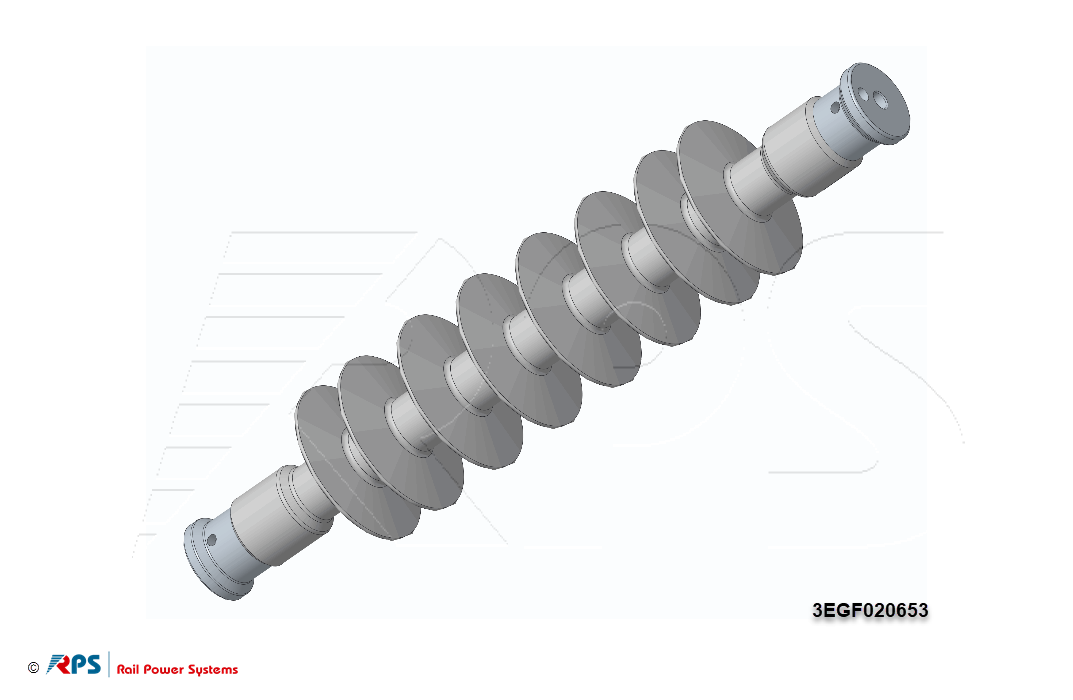

Isolator 25 kV Gewinde M16 8 Schirme
3EGF020653

gem. Vogelschutzrichtlinie

Material ID	Bezeichnung	Werkstoff	Masse	Festgelegte mechanische Last (SML)	Maximale mechanische Auslegungslast (MDTL)	Festgelegte Mindestbiegebelastung (SCL)	Maximale Auslegungsbiegebelastung (MDCL)	Festgelegte Zugbelastung (STL)
3EGF018631	Isolator 25 kV Gewinde M16 8 Schirme	Verbundwerkstoff	2,1 kg	25 kN	10 kN	6 kN	2,4 kN		PDF	Anfrage
3EGF020653	Isolator 25 kV Gewinde M16 8 Schirme	Verbundwerkstoff	4,3 kg			5,5 kN	2,2 kN	100 kN	PDF	Anfrage
3EGF019386	Isolator 15 kV Gewinde M16 6 Schirme	Verbundwerkstoff	2,5 kg	25 kN		6 kN	2,4 kN		PDF	Anfrage

Material ID	Bezeichnung	Nennspannung	Kriechstrecke	Bemessungs-Stehstoßspannung	Stehwechselspannung, beregnet	Schlagweite
3EGF018631	Isolator 25 kV Gewinde M16 8 Schirme	25 kV	944 mm	220 kV	70 kV	338 mm	PDF	Anfrage
3EGF020653	Isolator 25 kV Gewinde M16 8 Schirme	25 kV	1240 mm	250 kV	95 kV	625 mm	PDF	Anfrage
3EGF019386	Isolator 15 kV Gewinde M16 6 Schirme	15 kV	720 mm	170 kV	70 kV	285 mm	PDF	Anfrage
