Passende Bügelschrauben:
- D42: 3EGF008725
- D55: 3EGF001152
- D70: 3EGF008520
| Material ID | Bezeichnung | Werkstoff | Masse | Festgelegte Mindestbiegebelastung (SCL) | Maximale Auslegungsbiegebelastung (MDCL) | ||
|---|---|---|---|---|---|---|---|

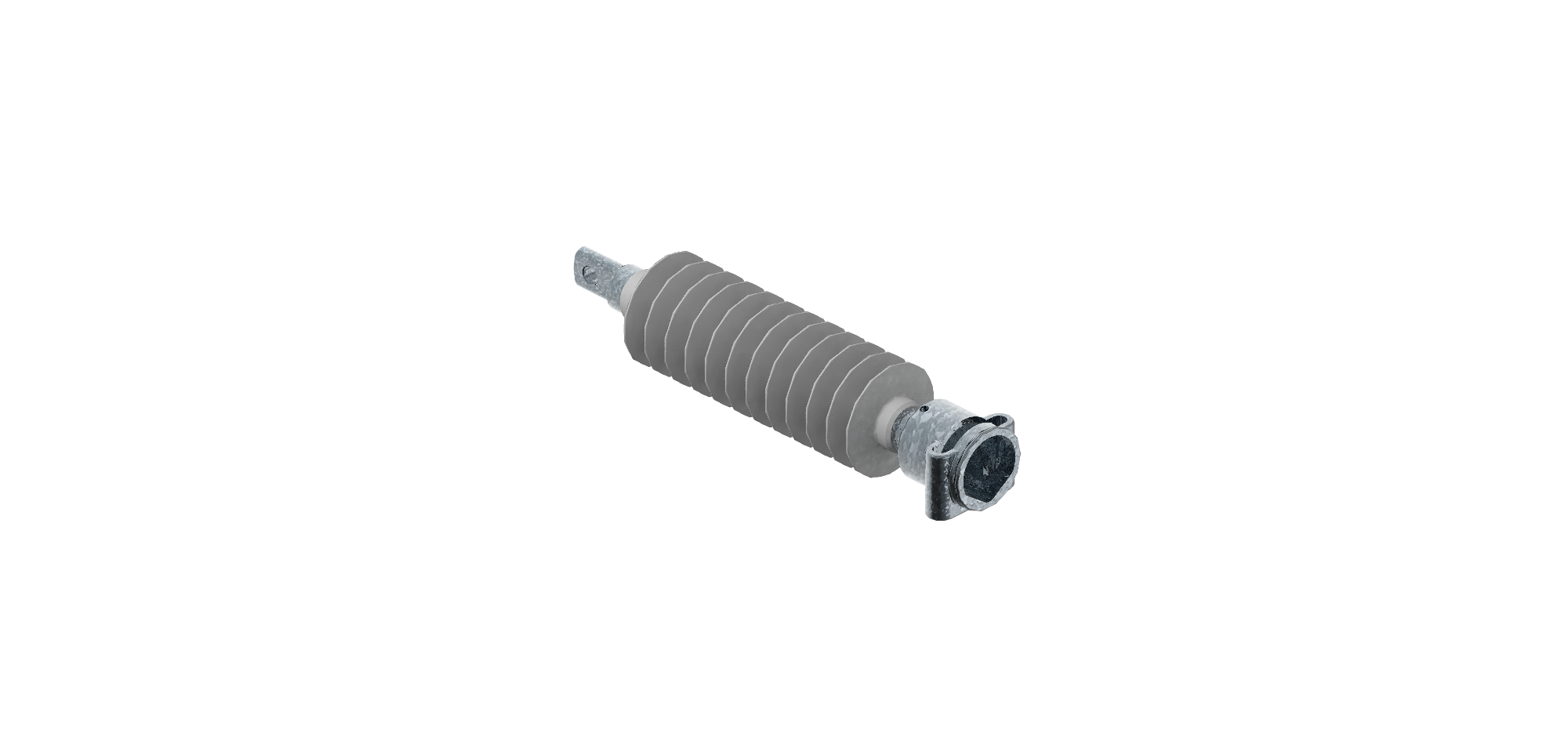

| 3EGF019573 | Isolator 25 kV Lasche/Rohrkappe D42-70 12 Schirme | Verbundwerkstoff | 6,3 kg | 8 kN | 4 kN | Anfrage | |
| 3EGF019087 | Isolator 25 kV Lasche/Rohrkappe D42 12 Schirme | Verbundwerkstoff | 6,7 kg | 12 kN | 6 kN | Anfrage | |
| 3EGF019086 | Isolator 25 kV Lasche/Rohrkappe D55 12 Schirme | Verbundwerkstoff | 6,80 kg | 12 kN | 4 kN | Anfrage | |
| 3EGF019085 | Isolator 25 kV Lasche/Rohrkappe D70 12 Schirme | Verbundwerkstoff | 6,88 kg | 8 kN | 4 kN | Anfrage | |
| 3EGF018716 | Isolator 15 kV Lasche/Rohrkappe D42-70 10 Schirme | Verbundwerkstoff | 5,9 kg | 8 kN | 4 kN | Anfrage | |
| 3EGF019858 | Isolator 15 kV Lasche/Rohrkappe D42 10 Schirme | Verbundwerkstoff | 6,6 kg | 8 kN | 4 kN | Anfrage | |
| 3EGF019575 | Isolator 15 kV Lasche/Rohrkappe D55 10 Schirme | Verbundwerkstoff | 6,65 kg | 8 kN | 4 kN | Anfrage | |
| 3EGF019574 | Isolator 15 kV Lasche/Rohrkappe D70 10 Schirme | Verbundwerkstoff | 6,72 kg | 8 kN | 4 kN | Anfrage |
| Material ID | Bezeichnung | Nennspannung | Kriechstrecke | Bemessungs-Stehstoßspannung | Stehwechselspannung, beregnet | Schlagweite | ||
|---|---|---|---|---|---|---|---|---|
| 3EGF019573 | Isolator 25 kV Lasche/Rohrkappe D42-70 12 Schirme | 25 kV | 1390 mm | 200 kV | 95 kV | 450 mm | Anfrage | |
| 3EGF019087 | Isolator 25 kV Lasche/Rohrkappe D42 12 Schirme | 25 kV | 1390 mm | 250 kV | 450 mm | Anfrage | ||
| 3EGF019086 | Isolator 25 kV Lasche/Rohrkappe D55 12 Schirme | 25 kV | 1390 mm | 200 kV | 95 kV | 450 mm | Anfrage | |
| 3EGF019085 | Isolator 25 kV Lasche/Rohrkappe D70 12 Schirme | 25 kV | Anfrage | |||||
| 3EGF018716 | Isolator 15 kV Lasche/Rohrkappe D42-70 10 Schirme | 15 kV | 1205 mm | 250 kV | 90 kV | 410 mm | Anfrage | |
| 3EGF019858 | Isolator 15 kV Lasche/Rohrkappe D42 10 Schirme | 1205 mm | 250 kV | 90 kV | 410 mm | Anfrage | ||
| 3EGF019575 | Isolator 15 kV Lasche/Rohrkappe D55 10 Schirme | 1205 mm | 25 kV | 90 kV | 410 mm | Anfrage | ||
| 3EGF019574 | Isolator 15 kV Lasche/Rohrkappe D70 10 Schirme | 1205 mm | 250 kV | 90 kV | 410 mm | Anfrage |
