Isolatoren mit Rohrkappen - Verbundisolatoren

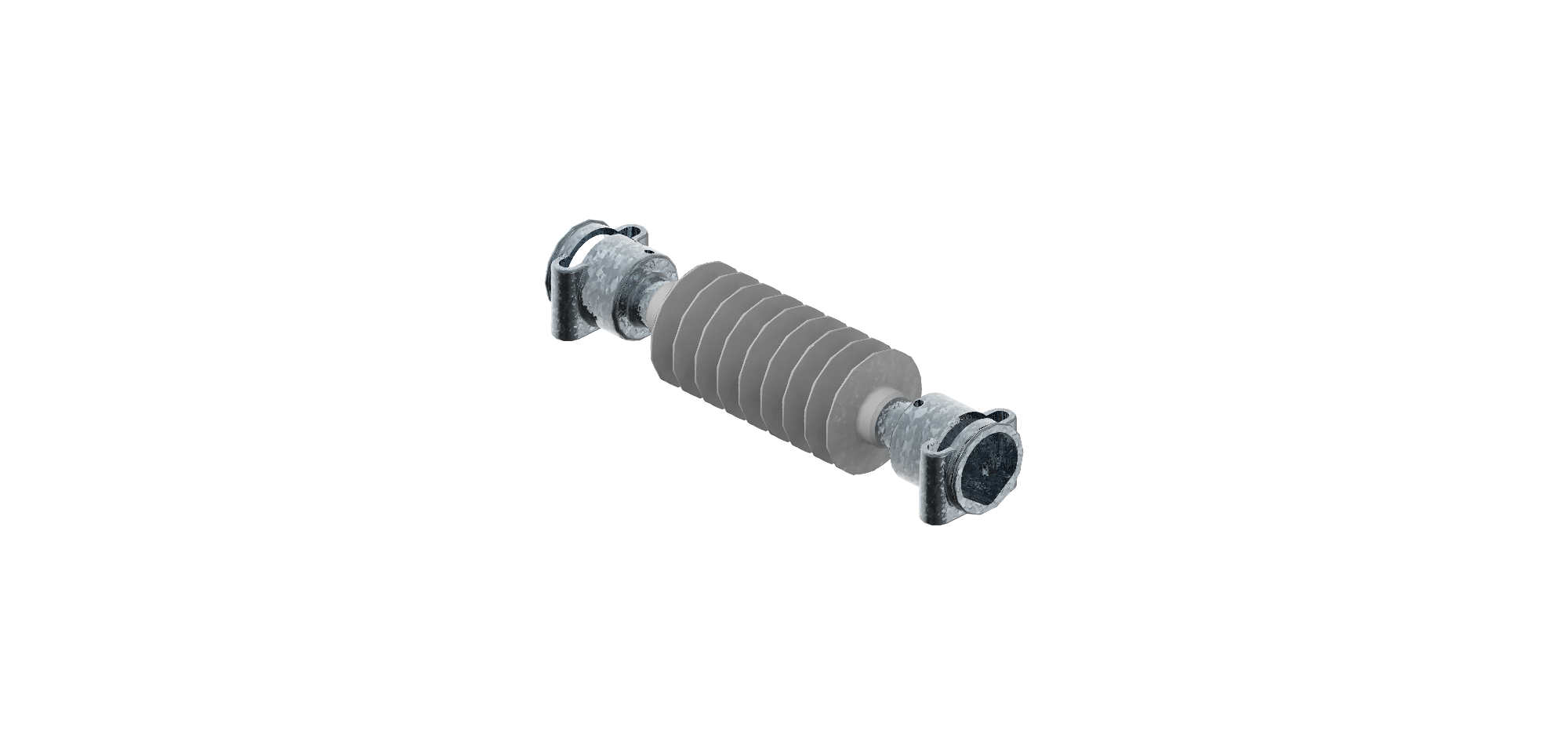

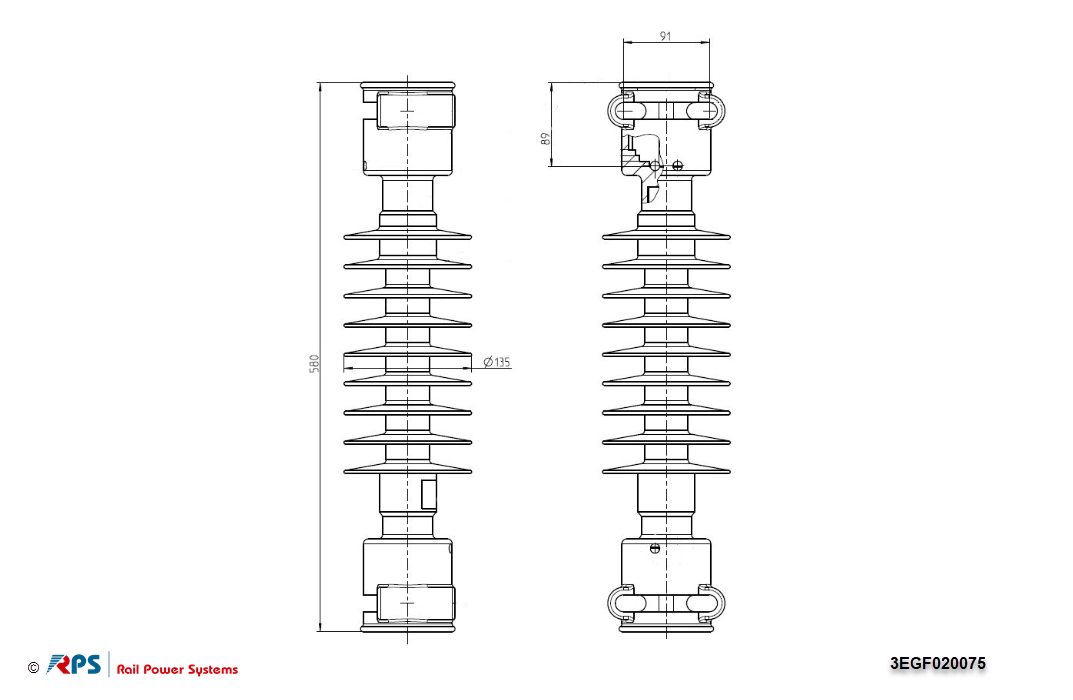

Isolator 25 kV Rohrkappen D42-70 9 Schirme
3EGF020075

Passende Bügelschrauben:
- D42: 3EGF008725
- D55: 3EGF001152
- D70: 3EGF008520

Material ID	Bezeichnung	Werkstoff	Masse	Festgelegte Mindestbiegebelastung (SCL)	Maximale Auslegungsbiegebelastung (MDCL)
3EGF020075	Isolator 25 kV Rohrkappen D42-70 9 Schirme	Verbundwerkstoff	8,1 kg	8 kN	4 kN	PDF	Anfrage
3EGF020166	Isolator 25 kV Rohrkappen D42 9 Schirme	Verbundwerkstoff	8,6 kg	8 kN	4 kN	PDF	Anfrage
3EGF020101	Isolator 25 kV Rohrkappen D55 9 Schirme	Verbundwerkstoff	9,079 kg	8 kN	4 kN	PDF	Anfrage
3EGF020102	Isolator 25 kV Rohrkappen D70 9 Schirme	Verbundwerkstoff	8,7 kg	8 kN	4 kN	PDF	Anfrage
3EGF018715	Isolator 15 kV Rohrkappen D42-70 7 Schirme	Verbundwerkstoff	7,9 kg	8 kN	4 kN	PDF	Anfrage
3EGF020806	Isolator 15 kV Rohrkappen D42 7 Schirme	Verbundwerkstoff	8,6 kg	8 kN	4 kN	PDF	Anfrage
3EGF020805	Isolator 15 kV Rohrkappen D55 7 Schirme	Verbundwerkstoff	4 kg	8 kN	4 kN	PDF	Anfrage
3EGF019854	Isolator 15 kV Rohrkappen D70 7 Schirme	Verbundwerkstoff	8,8 kg	8 kN	4 kN	PDF	Anfrage

Material ID	Bezeichnung	Nennspannung	Kriechstrecke	Bemessungs-Stehstoßspannung	Stehwechselspannung, beregnet	Schlagweite
3EGF020075	Isolator 25 kV Rohrkappen D42-70 9 Schirme	25 kV	1047 mm	200 kV	95 kV	359 mm	PDF	Anfrage
3EGF020166	Isolator 25 kV Rohrkappen D42 9 Schirme	25 kV					PDF	Anfrage
3EGF020101	Isolator 25 kV Rohrkappen D55 9 Schirme	25 kV					PDF	Anfrage
3EGF020102	Isolator 25 kV Rohrkappen D70 9 Schirme	25 kV					PDF	Anfrage
3EGF018715	Isolator 15 kV Rohrkappen D42-70 7 Schirme	15 kV	860 mm	190 kV	90 kV	320 mm	PDF	Anfrage
3EGF020806	Isolator 15 kV Rohrkappen D42 7 Schirme	15 kV	860 mm	190 kV	90 kV	320 mm	PDF	Anfrage
3EGF020805	Isolator 15 kV Rohrkappen D55 7 Schirme	15 kV	860 mm	190 kV	90 kV	320 mm	PDF	Anfrage
3EGF019854	Isolator 15 kV Rohrkappen D70 7 Schirme	15 kV	860 mm	190 kV	90 kV	320 mm	PDF	Anfrage
