TracFeed® ALU2000

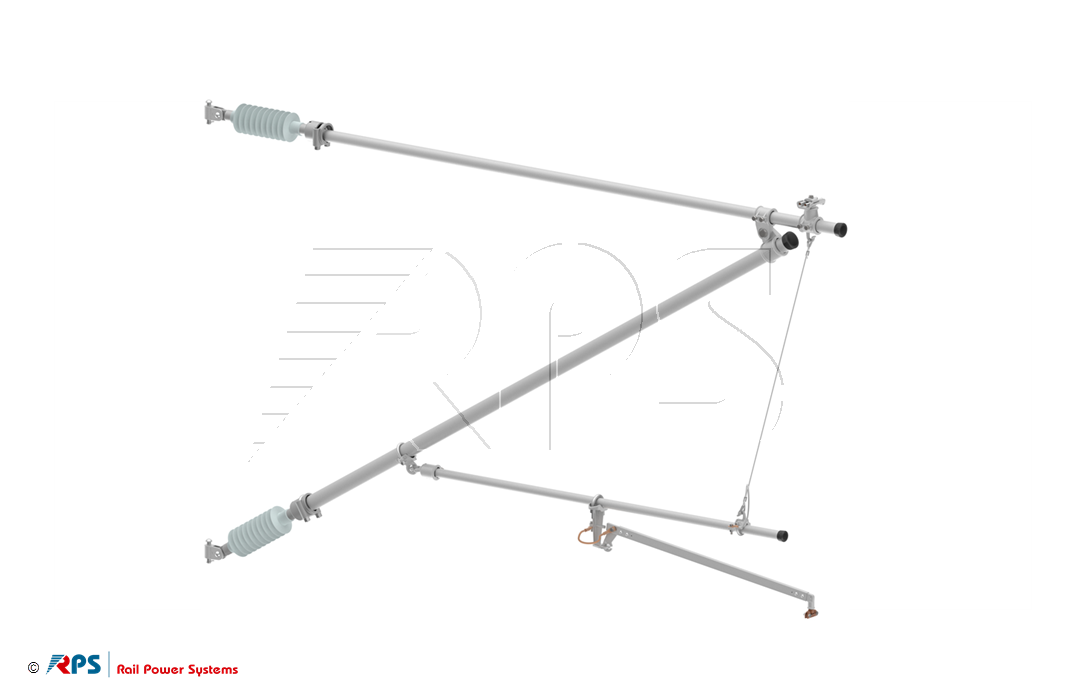

Ausleger, angelenkt, ohne Windsicherung

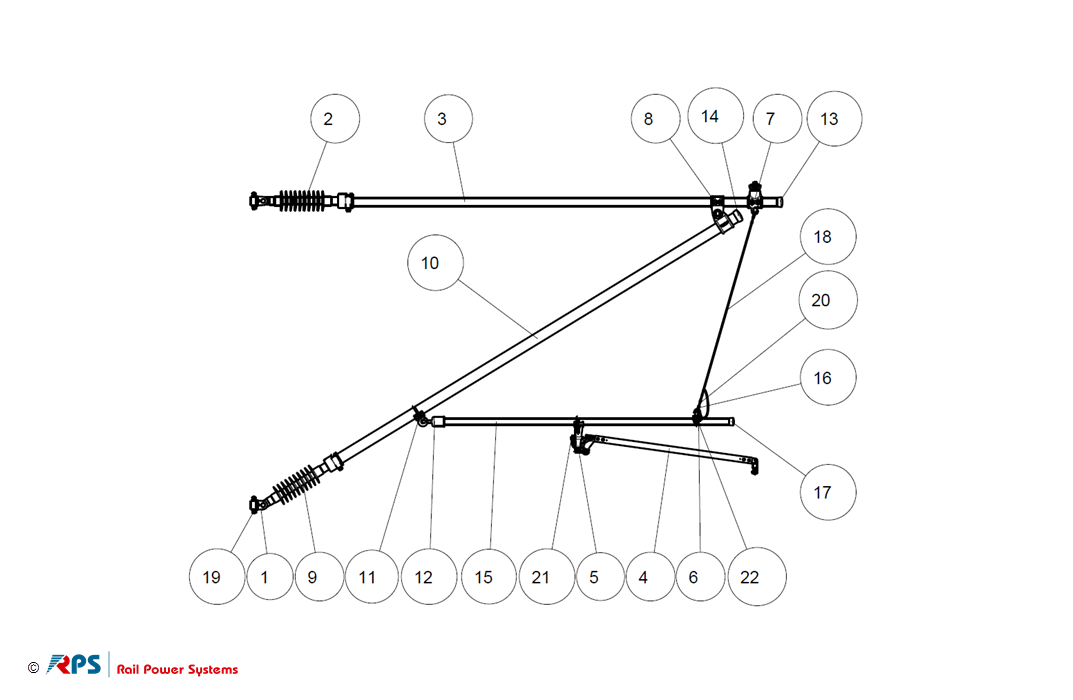

Pos. Material-ID Bezeichnung Masse Werkstoff Nennkraft Zeichnungsnummer
0 3EGF017826Z1023B Ausleger, angelenkt, ohne Windsicherung 3EGF017826Z1023B
1 3EGF001345 Drehgelenk mit Bolzen 0,385 kg G-AlSi7Mg wa 65 kN EBS05.96.17
2 3EGF019086 Verbundisolator 6,80 kg Silikon 3EGF021882Z2123/B
3 3EGF004170 Rohr 2,540 kg Al Ebs 20.20.16
4 3EGF015589 Fahrdraht-Seitenhalter Al EBS05.96.28-2 A
5 3EGF015479 Abzughalter Al 3EGF010589Z3063
6 3EGF015502 Hakenschelle G-Al 3EGF010588Z3063 A
7 3EGF016034 Tragseildrehklemme G-Al 3EGF012720Z3163 A
8 3EGF007082 Befestigung 2,15 kg A2, G-AlSi7Mg wa GVT3516820 B
9 3EGF019085 Verbundisolator 6,88 kg Silikon 3EGF026442Z3123
10 3EGF004171 Rohr 3,256 kg Al Ebs 20.20.16
11 3EGF001398 Ösenschelle 0,55 kg EPH 20 kN Ebs 05.96.56 a
12 3EGF007088 Hakenkloben 0,564 kg EPH 10 kN GVT3516862 B
13 3EGF002874 Verschlusskappe 0,024 kg Kunststoff Ebs 20.20.08 T. 4
14 3EGF002875 Verschlusskappe 0,038 kg Kunststoff Ebs 20.20.08 T. 5
15 3EGF004169 Rohr 1,289 kg Al Ebs 20.20.16
16 3EGF002782 Kausche 35 0,018 kg nrSt Ebs 20.01.11
17 3EGF002877 Verschlusskappe 0,014 kg Kunststoff Ebs 20.20.08 T. 7
18 3EGF002695 Seil 6 SE-bk 1570 sZ 0,15 kg nrSt EN 12385-4
19 3EGF011360 Bolzen mit Splint A2-70 EBS20.20.09
20 3EGF004416 Pressverbinder 0,050 kg A2 Ebs 20.01.07 T.6
21 3EGF015246 Elektrischer Verbinder Cu 3EGF010594Z3063
22 3EGF011311 Kabelschuh Cu DIN 46235
