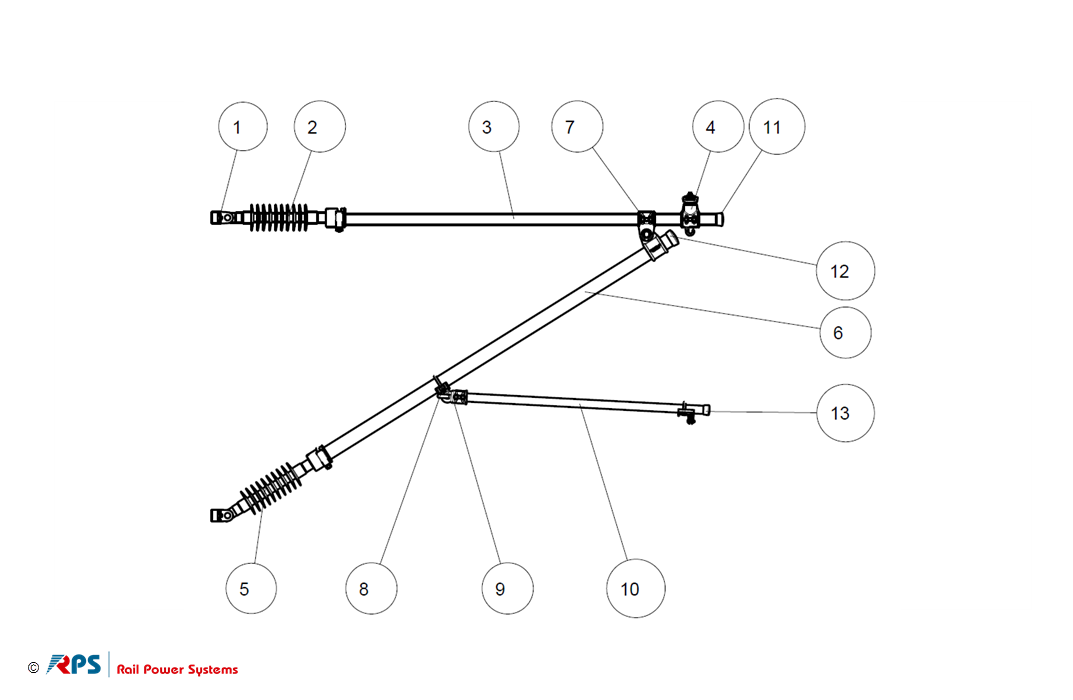

Pos. | Material-ID | Bezeichnung | Masse | Werkstoff | Nennkraft | Zeichnungsnummer | ||
---|---|---|---|---|---|---|---|---|

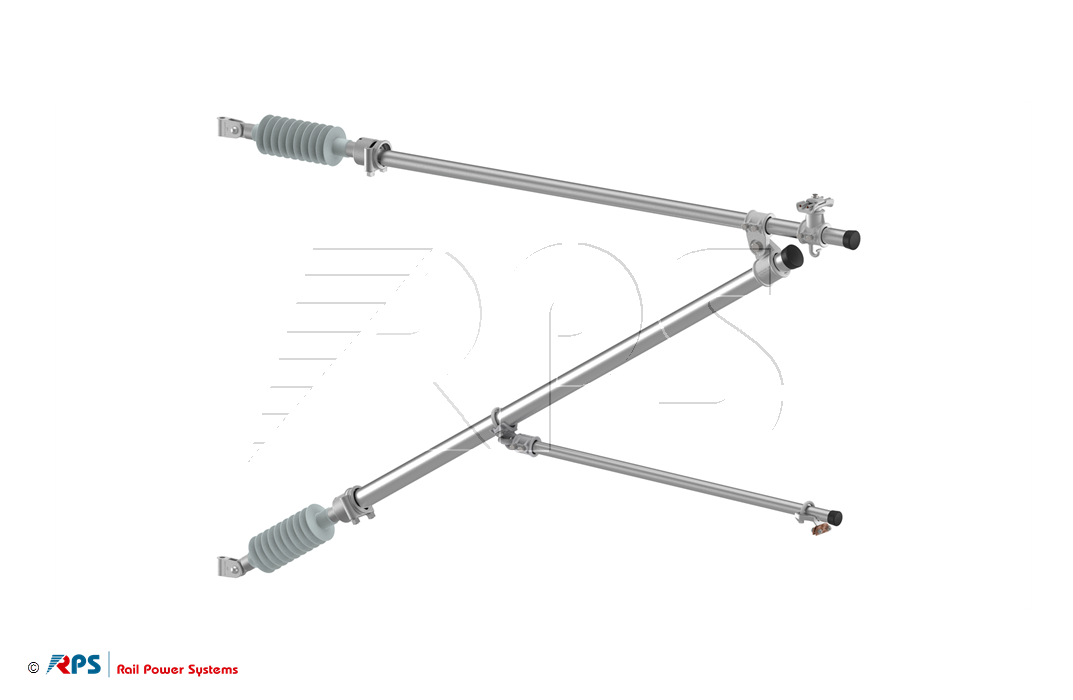

0 | 3EGF025124Z1023 | Ausleger, hochgezogen | 3EGF025124Z1023 | |||||
1 | 3EGF001345 | Drehgelenk mit Bolzen | 0,385 kg | G-AlSi7Mg wa | 65 kN | EBS05.96.17 | ||
2 | 3EGF019575 | Verbundisolator | 6,65 kg | Silikon | Ebs 13.07.31-7 A | |||
3 | 3EGF004170 | Rohr | 2,540 kg | Al | Ebs 20.20.16 | |||
4 | 3EGF016034 | Tragseildrehklemme | G-Al | 3EGF012720Z3163 A | ||||
5 | 3EGF004171 | Rohr | 3,256 kg | Al | Ebs 20.20.16 | |||
6 | 3EGF007082 | Befestigung | 2,15 kg | A2, G-AlSi7Mg wa | GVT3516820 B | |||
7 | 3EGF001398 | Ösenschelle | 0,55 kg | EPH | 20 kN | Ebs 05.96.56 a | ||
8 | 3EGF007088 | Hakenkloben | 0,564 kg | EPH | 10 kN | GVT3516862 B | ||
9 | 3EGF004169 | Rohr | 1,289 kg | Al | Ebs 20.20.16 | |||
10 | 3EGF002874 | Verschlusskappe | 0,024 kg | Kunststoff | Ebs 20.20.08 T. 4 | |||
11 | 3EGF002875 | Verschlusskappe | 0,038 kg | Kunststoff | Ebs 20.20.08 T. 5 | |||
12 | 3EGF002877 | Verschlusskappe | 0,014 kg | Kunststoff | Ebs 20.20.08 T. 7 | |||
13 | 3EGF001401 | Fahrdrahtklemmenhalter | 0,48 kg | Diverse | 7,5 kN | Ebs 05.96.60 a |
